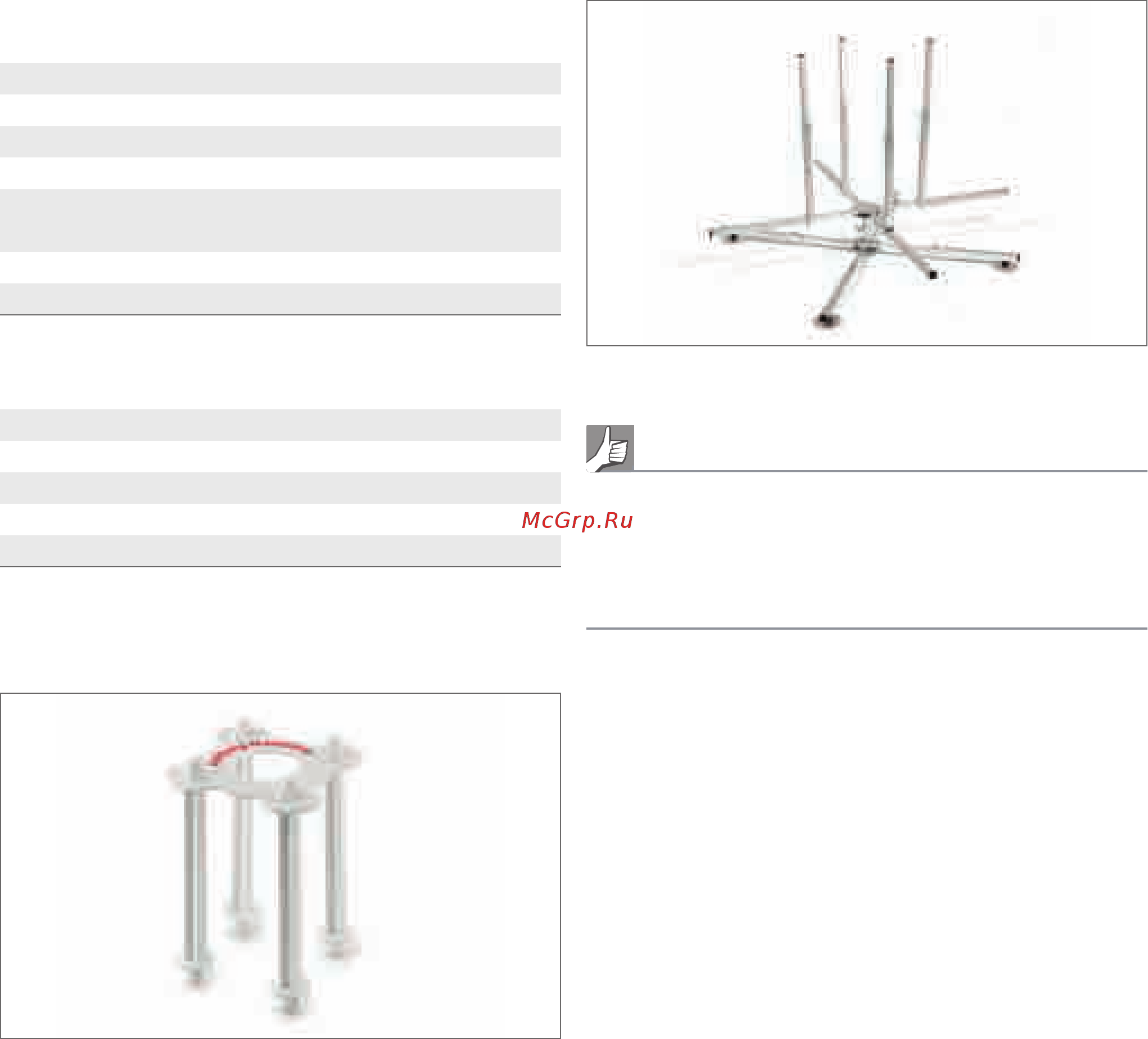

100
Расход
- примерно 0,2 кг присадки Mini на каждый см толщины стяжки и м
²
площади;
- примерно 10 г полимерных волокон на каждый см толщины стяжки
и м
²
площади.
Технические характеристики присадки «Mini»
Единица поставки канистра 25 кг
Плотность 1,05 г/cм
³
Величина pH 8
Горючесть сильно горючая
Хранение в «сухом» помещении
при температуре ≥ 0 °C
Срок хранения см. инструкцию
Экологический показатель подлежит биологической переработке
Технические характеристики полимерных волокон
единица поставки упаковка 1 кг материал
волокон полипропилен форма
поставки полимерные волокна
длина волокна 19–20 мм
плотность около 0,9 г/см
³
6.8 Прибор для измерения остаточной влажности
Рис. 6-10 Установка для измерения остаточной влажности
Описание
В зависимости от вида напольного покрытия количество остаточной
влажности в стяжке не может превышать определенной величины.
Для определения остаточной влажности специалист по укладке пола
проводит измерения в стяжке. Для этого берутся пробы стяжки.
При определении влажности методом взятия проб стяжки и неотме-
ченных на поверхности стяжки мест укладки трубы нельзя исключить
повреждения системы отопления.
Места для измерений остаточной влажности определяются перед за-
ливкой стяжки. Число и расположение мест для измерений опреде-
ляются архитектором или проектировщиком. Если они не определе-
ны, в каждом помещении должно быть выбрано хотя бы одно место
для измерения остаточной влажности.
6.9 Устройство для размотки труб
Рис. 6-11 Устройство для размотки труб
- Быстрое и несложное использование;
- быстрая и экономящая время раскладка труб RAUTHERM S,
RAUTITAN stabil и RAUTITAN flex;
- укладку может производить один человек.
Подходит для труб:
- RAUTHERM S;
- RAUTITAN flex;
- RAUTITAN stabil.
С номинальными внутренними диаметрами до 20 мм и длиной трубы
до 600 м.
Описание
С помощью устройства для размотки труб возможна быстрая и про-
стая раскладка труб REHAU на монтажной площадке.
Монтаж
1. Отвернуть винты крепления.
2. Откинуть выдвижные ножки.
3. Выдвинуть удлинители ножек.
4. Раскрыть подвижные держатели.
5. Откинуть фиксирующие ручки вверх.
6. Выдвинуть удлинители до максимальной высоты / ширины
бухты.
