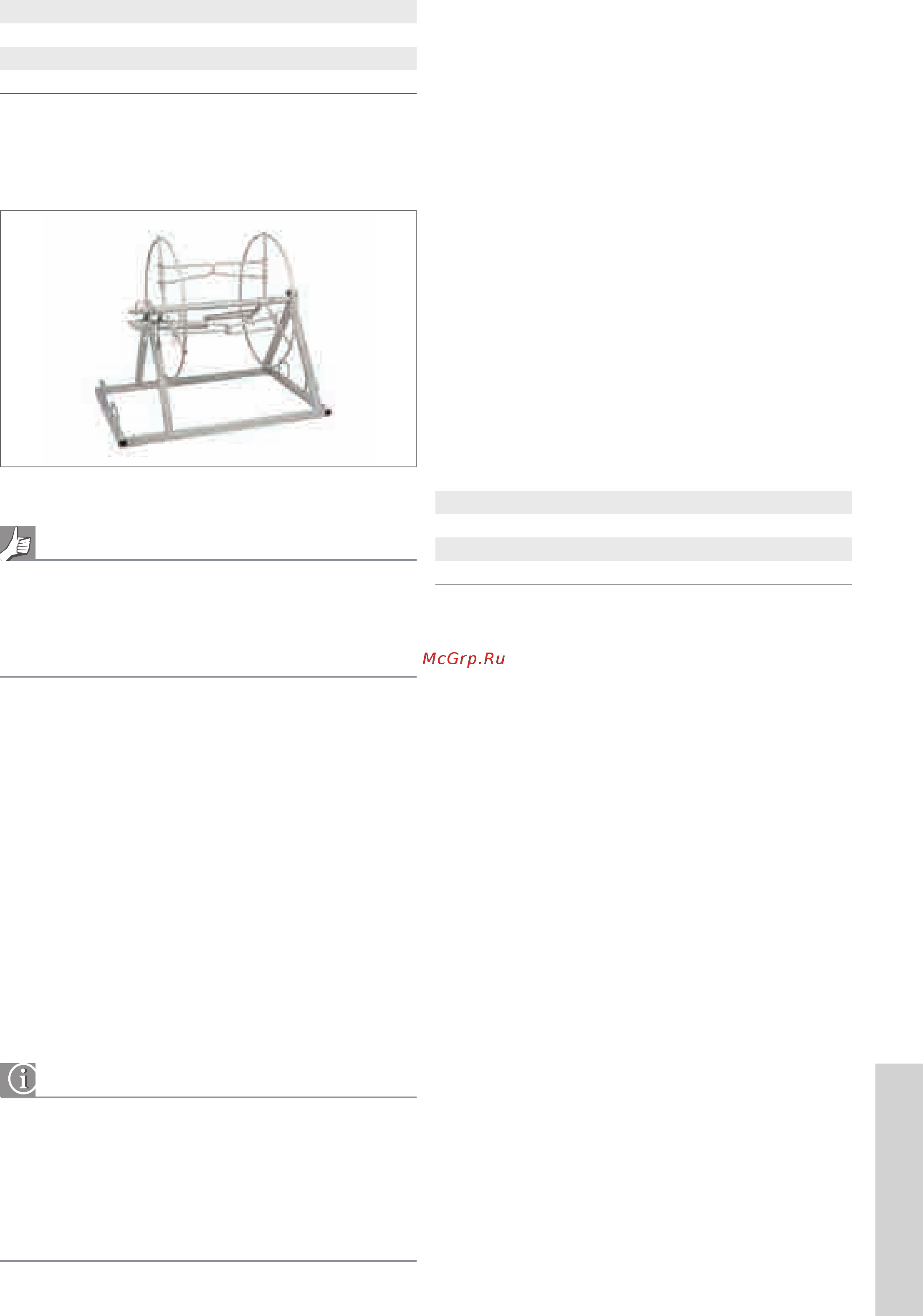

101
КОМПЛЕКТУЮЩИЕ СИСТЕМЫ
Технические характеристики
Диаметр 1,40 м
Высота прибл. 86 см
Материал оцинкованная сталь
Вес без бухты прибл. 12,5 кг
6.10 Устройство для размотки труб с подогревом
Рис. 6-12 Устройство для размотки труб с подогревом
Облегченная раскладка труб при:
- низких наружных температурах и в неотапливаемых помещениях;
- малом шаге укладки;
- прокладке больших бухт труб (до 600 м в длину).
Область применения
Предназначено для бухт труб следующих длин:
- до 600 м при наружном диаметре трубы до 17 мм;
- до 500 м при наружном диаметре трубы 20 мм;
- до 350 м при наружном диаметре трубы 25 мм;
- до 200 м при наружном диаметре трубы 32 мм.
Рекомендации к применению:
- переменный ток 400 В/16 A для аппарата подогрева;
- подключение воды;
- коллектор должен быть размещен в специально предусмотренном
месте.
Устройство для размотки труб с подогревом следует обязательно
применять при монтаже систем напольного отопления/охлаждения
REHAU с фиксирующими шинами RAUFIX в сочетании с трубами
RAUTHERM S с внутренними диаметрами 17 x 2,0 мм, 20 x 2,0 мм, а
также с трубами RAUTITAN flex 16 x 2,2 мм с шагом укладки не более
15 см и температурой ниже +10 °C.
Описание
Устройство для размотки труб с подогревом состоит из разматы-
вающего устройства, к которому подключен аппарат подогрева и
циркуляционный насос. За счет циркуляции горячей воды с темпера-
турой 50-60 °C даже при неблагоприятных условиях трубы сохраняют
эластичность и мягкость, что способствует быстрой и легкой укладке.
Монтаж
1. Соединить подающую и обратную линии прибора подогрева с
подающей и обратной линиями распределительного коллектора
REHAU.
2. Установить бухту трубы на барабан.
3. Подсоединить подающую часть бухты к распределительному
коллектору.
4. Обратную магистраль бухты на барабане разматывающего
устройства присоединить к разъему на барабане.
5. Заполнить водой аппарат подогрева и бухту.
Технические характеристики
Диаметр 1,20 м
Высота 0,78 м
Высота 0,93 м
Вес без бухты прибл. 37 кг
