110
Распределительный шкаф UP 75 мм

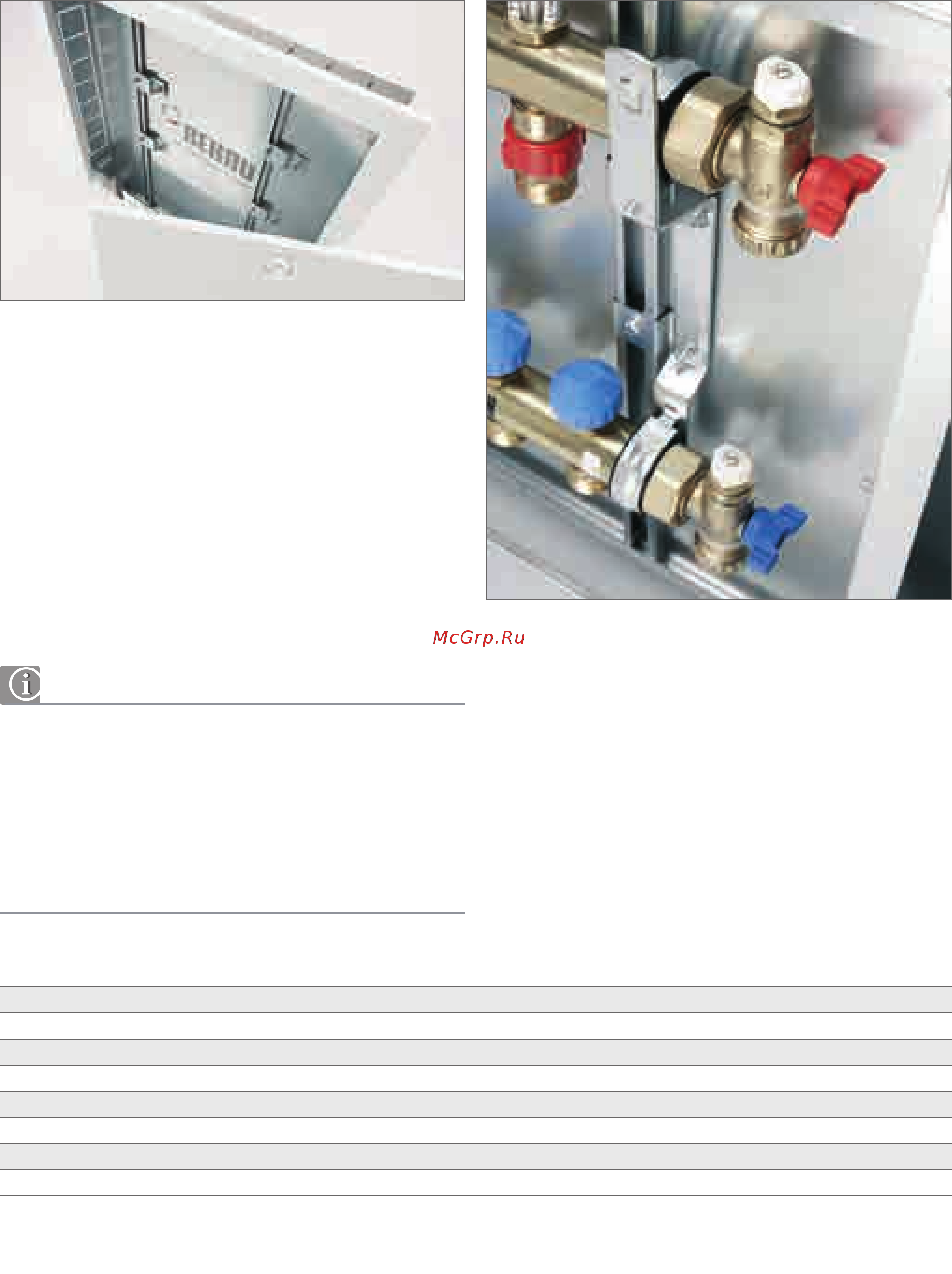

Рис. 7-9 Распределительный шкаф UP 75 мм
Распределительный шкаф UP 75 мм предназначен для скрытого
монтажа, например, в стенах, обшитых гипсокартоном. Он регули-
руется по высоте и глубине. Боковые стенки имеют отверстия для
подающих и обратных трубопроводов, на выбор: справа или слева.
Регулируемый экран обеспечивает оптимальную подгонку к поверх-
ности. В верхней части распределительный шкаф оборудован специ-
альной шиной для крепления регулирующих устройств. Следующая
таблица описывает 4 различных модели распределительных шкафов.
Материал: сталь, покрытая белой эмалью (аналогично RAL 9016).
Из-за небольшой глубины распределительного шкафа в него не мо-
гут быть встроены дополнительные устройства (например, комплект
регулирования с постоянными параметрами, температурная регули-
рующая станция). Комплект для присоединения теплосчетчика может
быть встроен только при глубине шкафа 100 мм.
При глубине шкафа 75-90 мм консоли шкафа должны быть поверну-
ты на 180°и закреплены, как показано на рис. 7-10.
Рис. 7-10 Монтаж консоли шкафа глубиной 75–90 мм
Подключение электропитания к циркуляционному насосу системы
отопления Класса 1 по безопасности должно проводиться квали-
фицированным электриком при соблюдении указаний по технике
безопасности. К ним относятся региональные положения по технике
безопасности по подключению распределительных шкафов, а также
трубчатых металлических деталей. Все подключаемые нагрузки не
должны превышать нормативов.
Типоразмер шкафа UP 75 550 750 905 1150
Высота шкафа [мм]
1)
, без коробки 705–885 705–885 705–885 705–885
Общая ширина шкафа снаружи [мм], без коробки 550 750 950 1150
Общая глубина шкафа
2)
снаружи [мм] 75–125 75–125 75–125 75–125
Необходимая ширина [мм] 600 800 1000 1200
Необходимая высота [мм] мин./макс. 707/852 707/852 707/852 707/852
Необходимая глубина проема [мм] мин./макс. 90/135 90/135 90/135 90/135
Вес шкафа [кг] 12,1 16,3 18,9 21,5
1)
Высота свободно регулируется в диапазоне 705–885 мм с помощью ножек корпуса.
2)
Благодаря возможности регулировать положение наружной рамы в диапазоне между 75 и 125 мм осуществляется удобное встраивание шкафа.
