111
РАСПРЕДЕЛИТЕЛЬНЫЕ
КОЛЛЕКТОРЫ
50
32
110
12,5
86
110,5
160,5
210,5
260,5
310,5
360,5
410,5
c

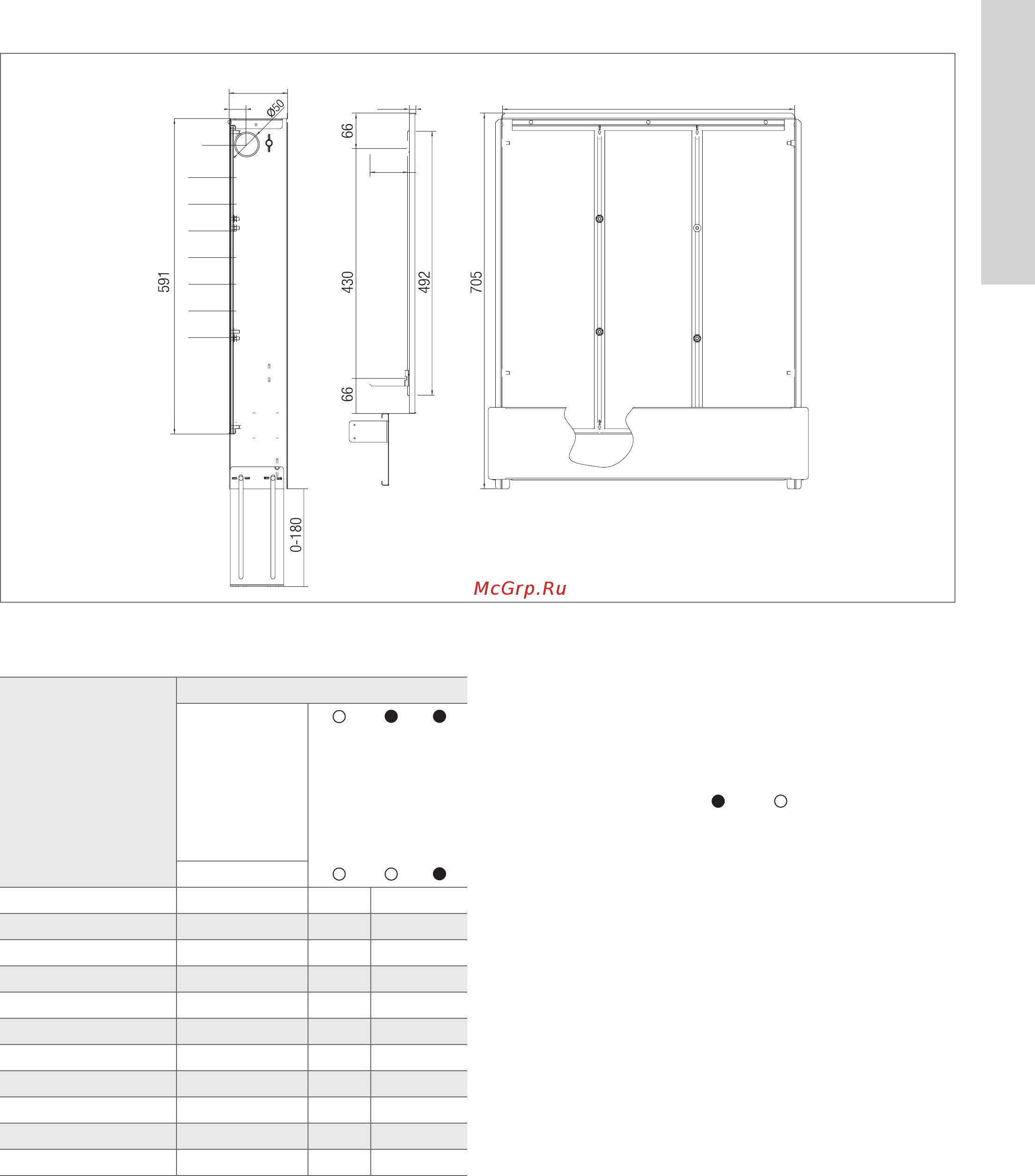

Рис. 7-11 Размеры распределительного шкафа UP 75 мм
C ширина корпуса с внутренней стороны
Число присоединения
коллекторов HKV/
HKV-D
Оснащение
Кран шаровой
Клапан балан-
сировочный
Регулировоч-
ный вентиль
HKV
WMZ
1)
2
550 550 750
3
550 550 750
4
550 550 750
5
550 750 750
6
550 750 950
7
750 750 950
8
750 750 950
9
750 950 950
10
750 950 1150
11
950 950 1150
12
950 950 1150
1)
Внимание: комплект для присоединения теплосчетчика (WMZ) может быть
установлен только при глубине шкафа ≥ 100 мм.
Таблица подбора размера
распределительного шкафа
Использование таблицы подбора.
1. Выбор необходимого количества присоединений для HKV-D.
2. Выбор варианта оснащения: с ( ) / без ( ).
- Кран шаровой;
- клапан балансировочный;
- регулировочный вентиль HKV;
- комплект для присоединения теплосчетчика (WMZ).
