Монтаж
ВНИМАНИЕ
Монтаж системы должен выполняться квалифицированным
электриком.
При установке устройств с циркуляционными насосами системы
отопления класса защиты I электрик должен удостовериться в
правильности подключения устройств, а также в том, что приняты не-
обходимые меры безопасности, к которым относятся, в зависимости
от местных норм, выравнивание потенциалов распределительного
шкафа контура и металлических деталей труб.
Подключение любых соединительных кабелей должно выполняться с
разгрузкой от натяжения.
При этом необходимо соблюдать:
- действующие нормы ПУЭ, или VDE;
- указания, входящие в комплект поставки.
Капиллярная трубка выносного датчика не должна переламываться.
1. Смонтировать все элементы согласно схеме (см. рис. 8-6).
2. Выставить настройку дроссельного вентиля на обратной под-
водке согласно прилагаемой инструкции.

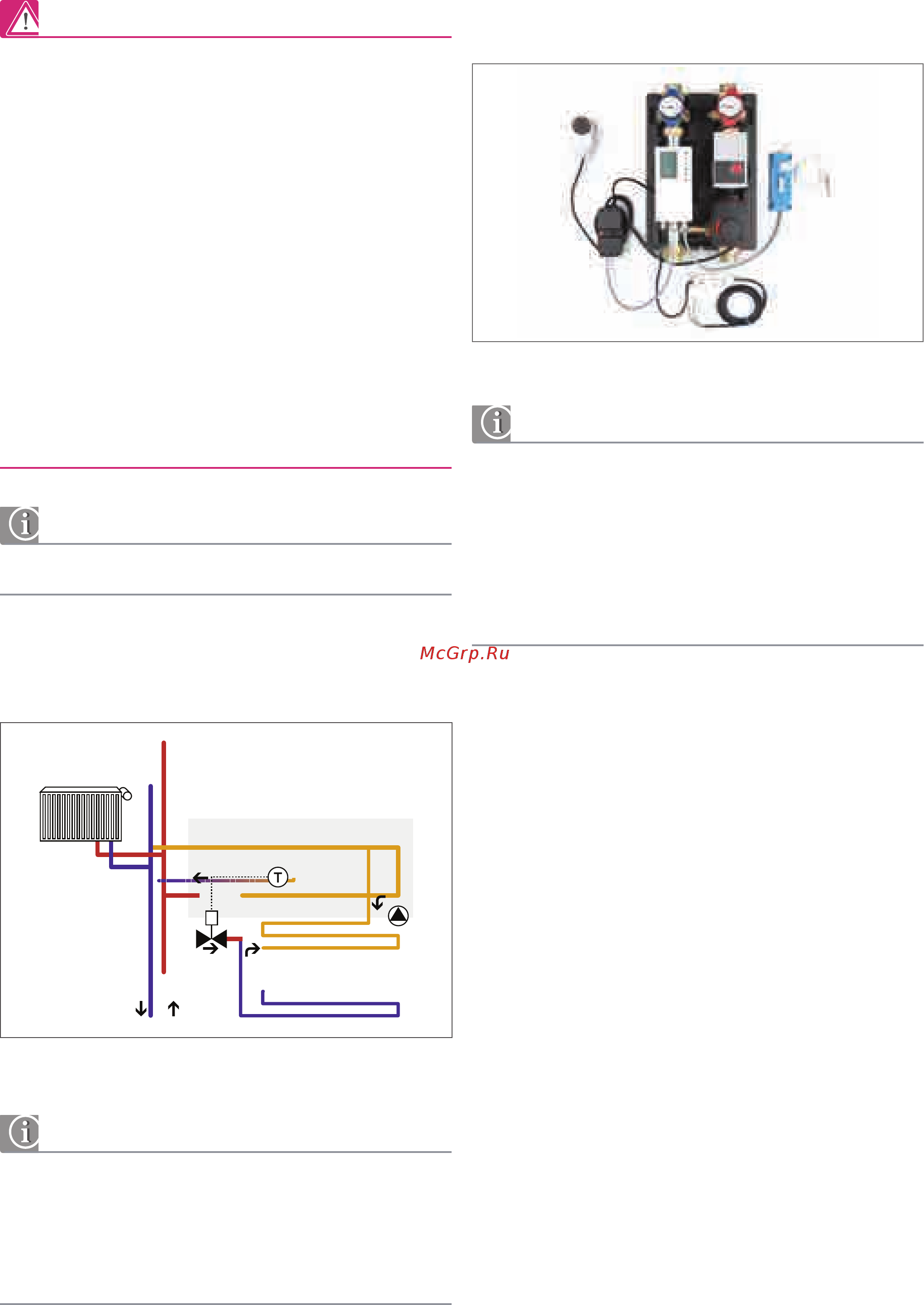

Рис. 8-6 Схема системы
В системах с переключающим вентилем на горячее водоснабжение
могут возникнуть проблемы с гидравликой, т.к. будут перекрыты по-
дающая и обратная линии на первичной стороне.
Сначала проверьте правильность гидравлической схемы.
8.4 Компактные станции
8.4.1 Смесительная станция температурного
регулирования TRS-20 ErP
Рис. 8-7 Смесительная станция температурного регулирования TRS-20 ErP
- Компактный, готовый к монтажу модуль;
- надежное плоское уплотнение соединений;
- регулирование по температуре наружного воздуха;
- экономит электроэнергию за счет насоса с электронным регулиро-
ванием;
- тепло- и звукоизоляция из EPP;
- регулятор с функцией прогрева стяжки.
Компоненты системы:
- электронный регулятор отопления с заложенной программой;
- трехходовой вентиль kvs = 4,0 м³/ч DN 20 с сервоприводом;
- насос с электронным регулированием Wilo Yonos Para Red Knob 25/6;
- защитный термостат, каблированный с насосом;
- датчик температуры наружного воздуха;
- датчик температуры подачи, смонтированный и каблированный;
- термометры на магистралях подачи и обратной.
Область применения
Станция температурного регулирования систем обогрева поверхно-
стей для монтажа в ЦТП или на котле.
Комплектующие:
- датчик температуры помещения для корректировки температуры
подачи (регулирование по температуре помещения);
- датчик температуры в обратной магистрали (для функции
ускоренного обогрева или ограничения температуры в обратной
магистрали).
