ТЕХНИКА РЕГУЛИРОВАНИЯ
Описание
Насосная группа монтируется на настенной консоли и предваритель-
но каблирована.
Электронный регулятор имеет заводскую установку следующей
конфигурации:
- регулирование температуры подачи по температурному графику с
тангенсом угла наклона 0,6 в зависимости от температуры
наружного воздуха;
- ночное понижение температуры ежедневно с 22 ч - 6 ч;
- автоматическое включение насоса в режиме отопления.
Монтаж
ВНИМАНИЕ
Монтаж системы должен выполняться квалифицированным
электриком.
При этом следует соблюдать:
- действующие нормы VDE и ПУЭ;
- указания данной Технической информации.
1. Присоединить трубопроводы.
2. Смонтировать модуль.
3. Кабель датчика температуры наружного воздуха вставить в
штекер на держателе.
4. Вставить сетевой кабель в розетку.

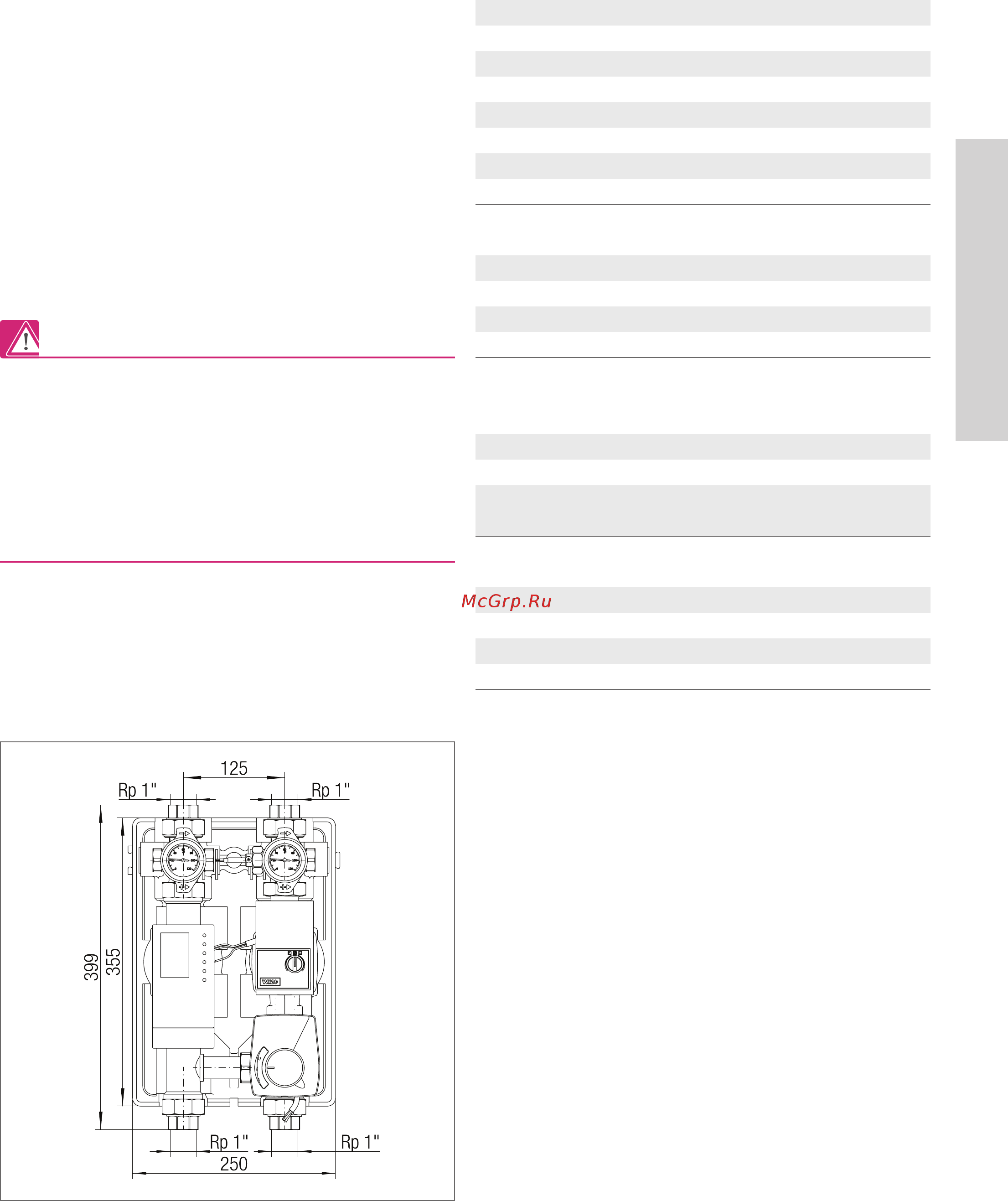

Рис. 8-8 Размеры станции температурного регулирования TRS-20 ErP
Технические характеристики
Габариты (ШхВхГ) 250 х 399 х 260 мм
Расстояние от стены оси трубы 100 мм
Датчик температуры Ni1000
Сетевое напряжение 230 В AC
Макс. рабочая температура +80 °C
Мин. рабочая температура +15 °C
Макс. раб. давление 6 бар
Подводки 1"
Насос
Напор 1–6,2 м
Подача макс. 3,3 м
³
/ч
Мощность 3–45 Вт
Длина 130 мм
Трехходовой смесительный вентиль
Значение kvs 4,0 м
³
/ч
Условный диаметр DN 20
Корпус из бронзы с матовой никели-
ровкой
Материал
Арматура латунь
Трубы латунь
Уплотнительные кольца EPDM-эластомер
Теплоизоляционный кожух EPP
