118
8.4.2 Насосная смесительная группа PMG-25, PMG-32 ErP

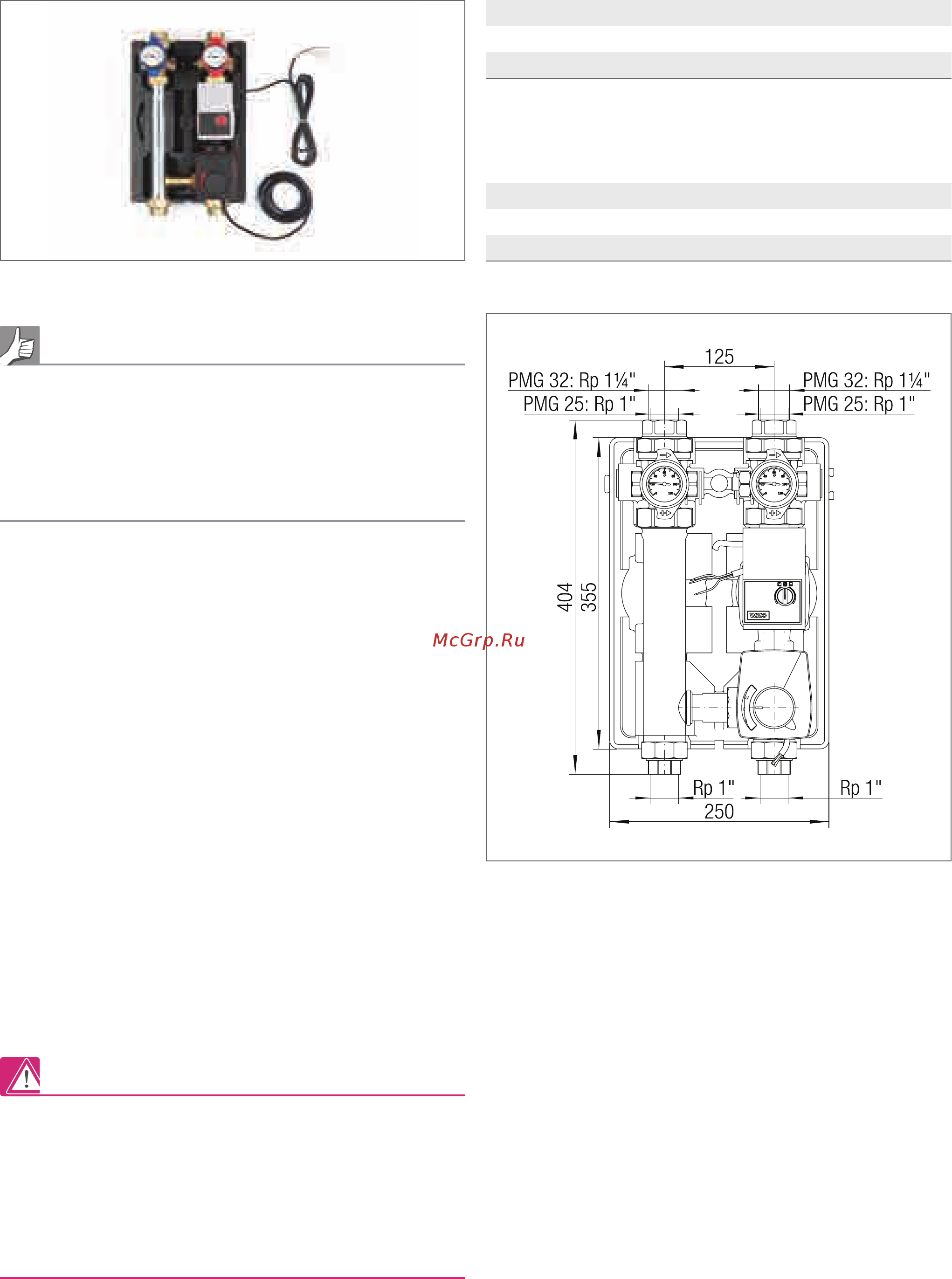

Рис. 8-9 Насосная смесительная группа PMG-25/32 ErP
- Компактный, готовый к монтажу модуль;
- надежное плоское уплотнение соединений;
- экономит электроэнергию за счет насоса с электронным управле-
нием;
- тепло/звукоизоляционный кожух из EPP.
Компоненты системы:
- трехходовой вентиль DN 25 / DN 32 с трехпозиционным сервопри-
водом, 230 В;
- насос Wilo Yonos Para Red Knob 25/6 (PMG 25) или 30/6 (PMG 32) с
электронным регулированием;
- термометры на магистралях подачи и обратной.
Область применения
Насосная смесительная группа для систем напольного отопления для
монтажа в ЦТП или у котла.
Описание
Насосная группа монтируется на настенной консоли. Может быть до-
полнена комплектом для регулирования температуры подачи REHAU
и расширена тем самым в самостоятельную регулирующую станцию.
станцию.
ВНИМАНИЕ
Монтаж системы должен выполняться квалифицированным
электриком.
При этом следует соблюдать:
- действующие нормы VDE и ПУЭ;
- указания данной Технической информации.
Технические характеристики
Ширина 250 мм
Высота 404 мм
Глубина 230 мм
Трехходовой смеситель
kvs 8,0 м³/ч или 18 м³/ч
Диаметр DN 25 или DN 32
Корпус никелированная бронза
Рис. 8-10 Размеры насосной смесительной группы PMG-25/32 ErP
