137
ТЕХНИКА РЕГУЛИРОВАНИЯ
8.9 Комплектующие
Проходной вентиль DV

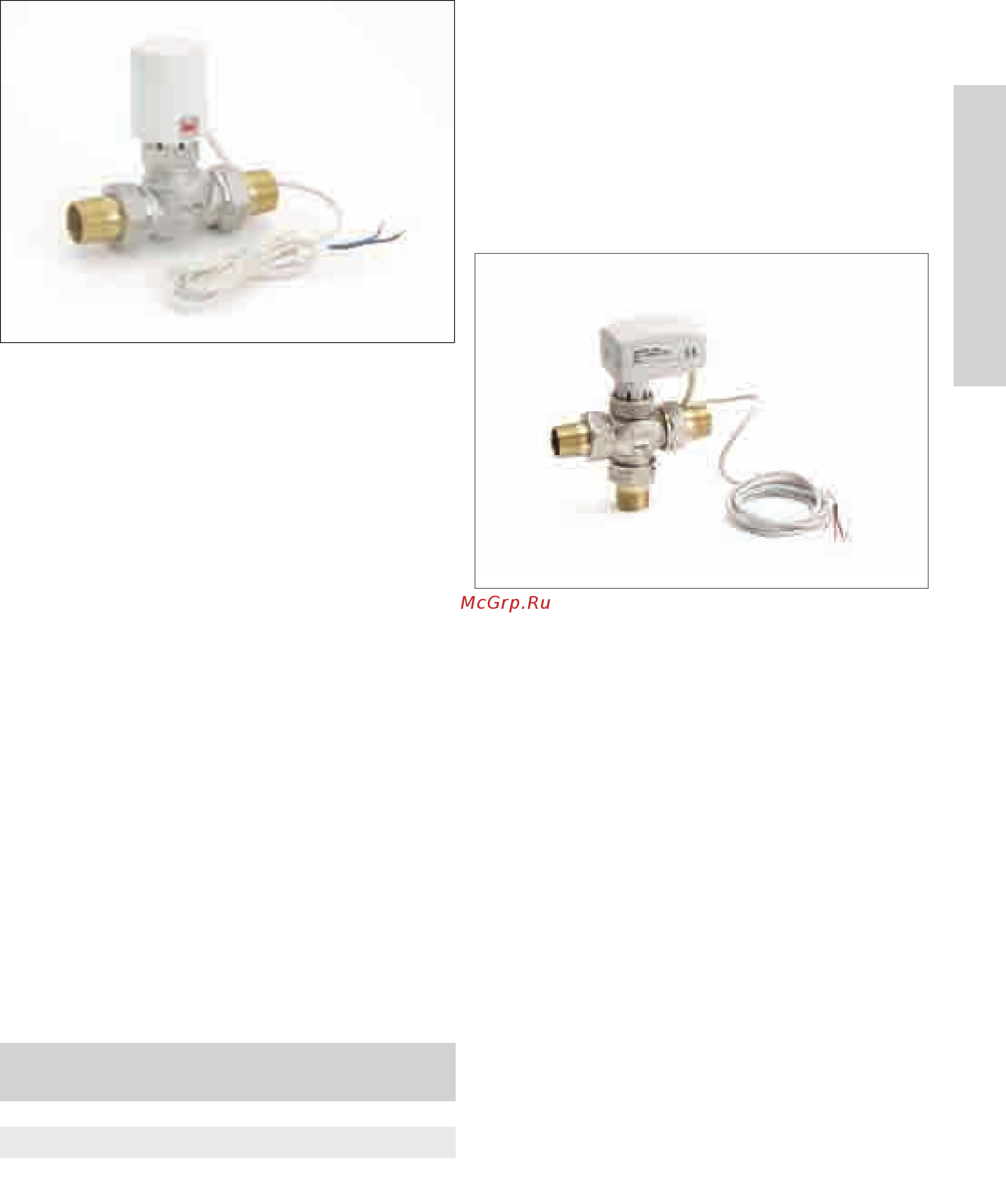

Рис. 8-35 Проходной вентиль DV с сервоприводом
- Для открытия и закрытия отопительных и охладительных линий
при переключении режимов с помощью 4-х вентилей;
- в комплекте с приводом 24 В AC.
В стандартную поставку входят следующие вентили:
- проходной вентиль DV 20
номинальный диаметр DN 20, kvs 4,5 м³/ч;
- проходной клапан DV 25
номинальный диаметр DN 25, kvs 5,5 м³/ч;
- проходной клапан DV 32
номинальный диаметр DN 32, kvs 10 м³/ч.
Технические характеристики
- материал корпуса клапана – латунь с наружной резьбой на трубе
- шток из нержавеющей стали с герметичным седлом клапана
- сальник с двойной О-образной уплотняющей прокладкой
- номинальное давление PN 16
- протечка 0,0001 % от kvs
- ход штока 4 мм
- в комплекте поставки термический сервопривод, а также соответ-
ствующий комплект насадок с резьбой, накидная гайка и прокладка
Проходной клапан Номинальный
диаметр
kvs Dpmax
DV 20 DN 20
4,5 м
³
/ч
1,5 бар
DV 25 DN 25
5,5 м
³
/ч
1,0 бар
DV 32 DN 32
10,0 м
³
/ч
3,5 бар
Табл. 8-6 Вентили проходные
Сервопривод для вентилей проходных:
- с индикацией позиции;
- время открытия - 3 мин;
- ход 4,5 мм;
- усилие 125 Н;
- рабочее напряжение 24 V AC +20 %;
- потребляемая мощность при работе 3 Вт;
- мощность включения 6 ВA, пусковой ток 250 мА;
- возможно изменение с позиции «нормально открытого» на
«нормально закрытый» путем удаления элемента соединения;
- материал корпуса – самозатухающий пластик, цвет- белый.
Трехходовой вентиль MV
Рис. 8-36 Трехходовый вентиль MV с сервоприводом
- Для регулирования температуры подачи с подмешиванием
обратной воды;
- в комплекте привод на 24 В AC/DC;
- управление 0–10 В.
В стандартную поставку входят следующие вентили:
- трехходовой вентиль MV 15
номинальный диаметр DN 15, kvs 2,5 м
³
/ч
- трехходовой вентиль MV 20
номинальный диаметр DN 20, kvs 5,0 м
³
/ч;
- трехходовой вентиль MV 25
номинальный DN 25, kvs 6,5 м
³
/ч.
