138
Технические характеристики:
- корпус из красной латуни с наружной резьбой;
- корпус никелирован;
- шток из нержавеющей стали с герметичным седлом клапана;
- сальник с двойной О-образной уплотняющей прокладкой;
- номинальное давление PN 16;
- в комплекте привод, а также соответствующий комплект насадок
с резьбой, накидная гайка и прокладка.
Вентиль Номинальный диаметр kvs
MV 15 DN 15
2,5 м
³/ч
МV 20 DN 20
5,0 м
³/ч
МV 25
1)
DN 25
6,5 м
³/ч
1)
Корпус вентиля без никелировки.
Табл. 8-7 Трехходовые вентили
Сервопривод для трехходового вентиля:
- встроенный ЖК-дисплей для контроля положения;
- длительность хода 60 сек.;
- длина хода 4,5 мм;
- касательное усилие 120 Н;
- рабочее напряжение 24 В DC/AC;
- потребляемая мощность 5 ВA;
- материал корпуса – пластик, цвет – светло-серый;
- соединительный кабель 1,5 м;
- вид защиты IP40 согласно EN 60529;
Контроллер температуры точки росы TPW

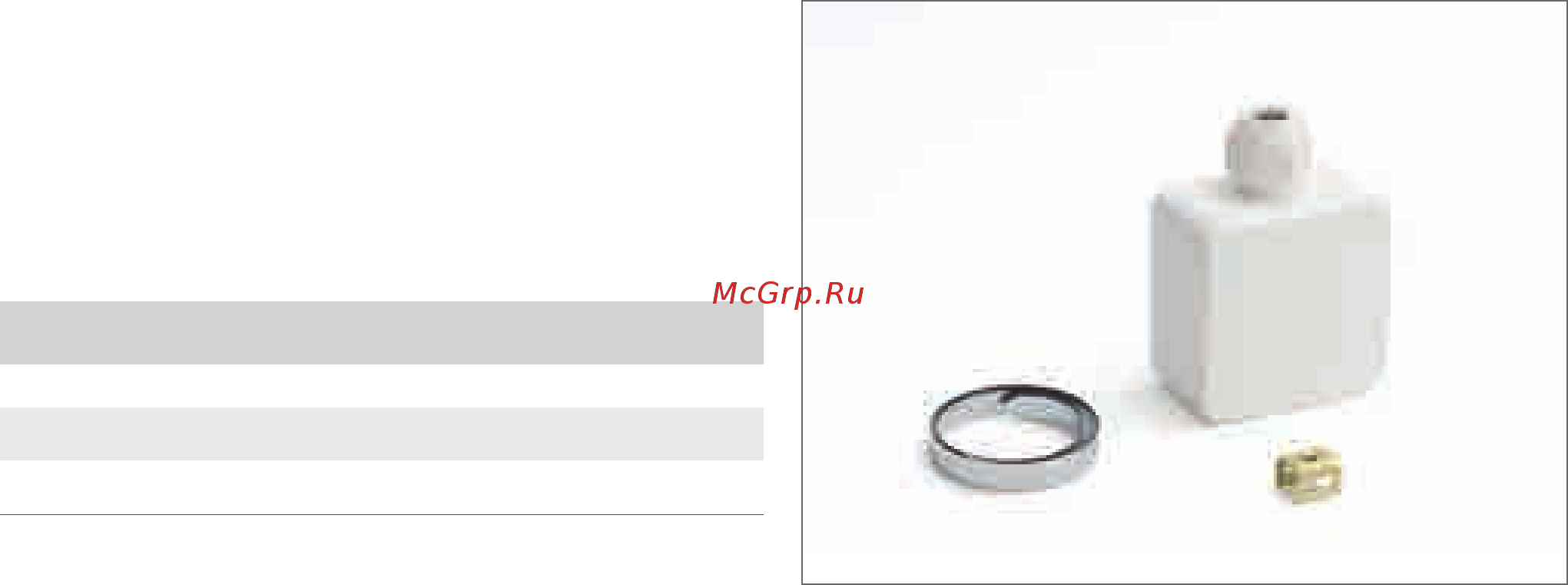

Рис. 8-37 Контроллер температуры точки росы TPW
Контроллер температуры точки росы – это важный инструмент
системы регулирования, который вступает в действие при нарушении
работы системы, обеспечивая безопасность ее работы. Установку
контроллера температуры точки росы следует предусматривать,
таким образом, в самых холодных точках на трубопроводах.
При начале конденсации на прибор регулирования подается сигнал.
Температура воды в подающей магистрали при этом повышается, а
если в системе предусмотрен воздухоосушитель, то он включается.
В качестве альтернативы может быть произведено отключение на-
пряжения на терморегуляторах отдельных помещений или проходных
вентилях для прекращения циркуляции холодоносителя.
При правильной установке контроллера исключаются также:
- опасность поскользнуться на охлаждаемых поверхностях;
- повреждение ограждений из-за переувлажнения,
поэтому на каждом объекте должен внимательно рассматриваться
вопрос о месте установки контроллера температуры точки росы.
Технические характеристики:
- для защиты от переувлажнения. Фиксация стяжным хомутом на
трубе, диаметр 15–60 мм.;
- переключающий контакт 1 A, 24 В (срабатывает при 95 % ± 4 %) с
выходным сигналом 0–10 В при относительной влажности
70–85%;
- цвет корпуса – светло-серый, материал – негорючий термопласт,
датчик точки росы на амортизирующей опоре;
- соединительный кабель с кабельным вводом PG, длина 1,5 м, 5 x
0,5 мм²;
- рабочее напряжение: 24 В AC/DC ±20 %;
- потребляемая мощность: макс. 1 ВA;
- диапазон измерения относительной влажности: 70–85%;
- вид защиты: IP 40 согласно EN 60529.
