166
11.3 Система напольного отопления виброполов с
трубным распределительным коллектором

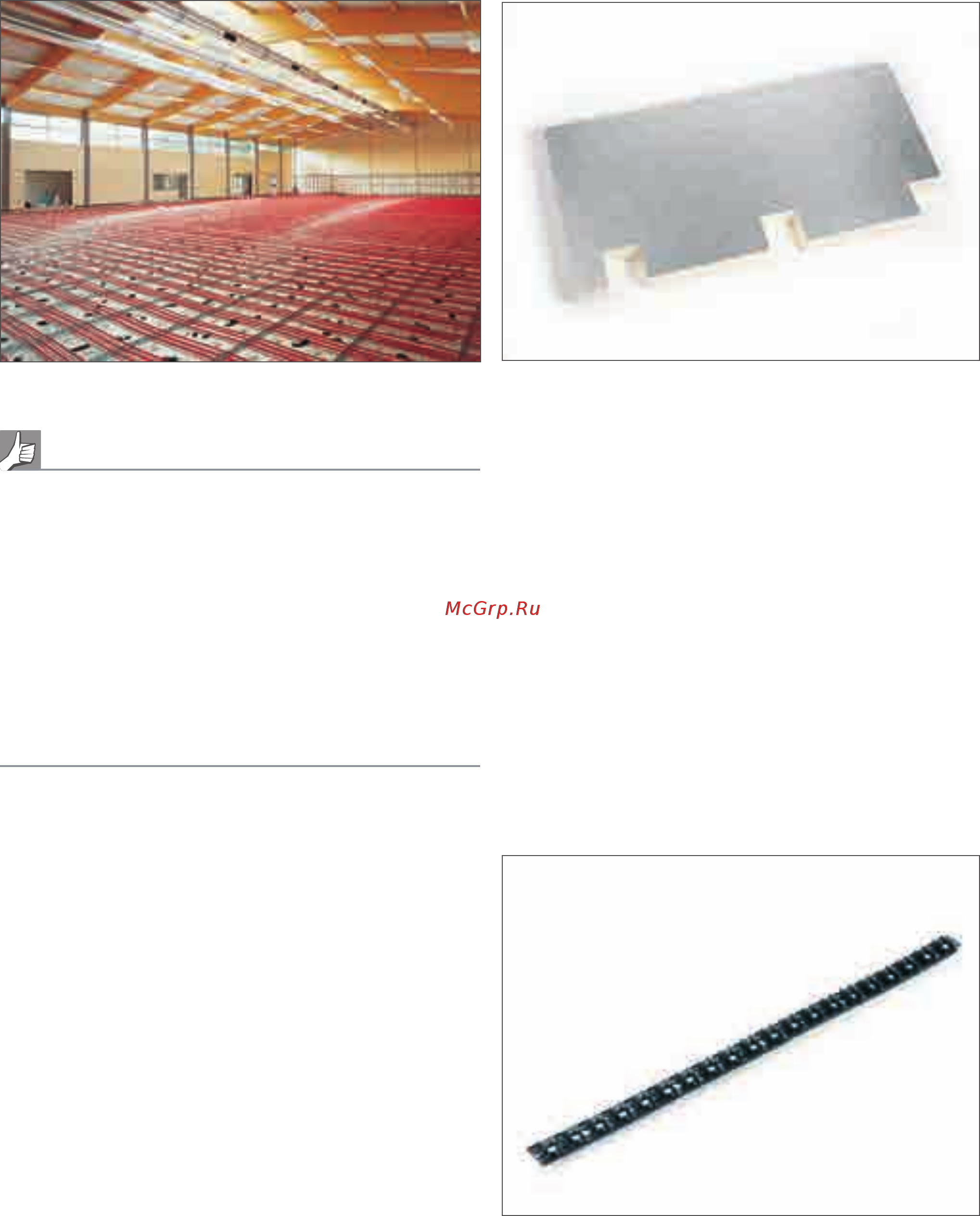

Рис. 11-19 Система напольного отопления виброполов с трубным распределитель-
ным коллектором
- Быстрый монтаж;
- комфортная температура поверхности пола;
- экономия энергии за счет высокой радиационной составляющей;
- отсутствие разноса пыли;
- низкая скорость потока воздуха;
- отсутствие влияния способа крепления труб на конструкцию пола;
- отсутствие снижения вибрационных свойств пола за счет того, что
трубы не связаны с покрытием;
- низкие капитальные затраты по сравнению с другими видами
систем отопления.
Система напольного отопления виброполов предъявляет высокие
требования к проектированию и расчетам. Требуется совместная
работа архитектора, проектировщика, конструктора спортивного пола
и эксплуатирующей организации для достижения результата, отвеча-
ющего высоким требованиям.
Проектирование всегда осуществляется для каждого объекта в
отдельности по согласованию с архитектором и изготовителем
вибрационного пола.
Компоненты системы
- теплоизоляционная плита с предварительно выштампованными
отверстиями;
- шина RAUFIX;
- гарпун-скобы;
- трубный распределительный коллектор.
Диаметры труб
- RAUTHERM S 25 x 2,3 м.
Изоляционная плита с предварительно выштампованными
отверстиями
Рис. 11-20 Теплоизоляционная плита с предварительно выштампованными
отверстиями
Теплоизоляционная плита состоит из жесткого пенополиуретана
без содержания фторхлоруглеводородов, покрытого с двух сторон
антидиффузионной алюминиевой фольгой. Теплоизоляционная
плита относится к группе теплоизоляционных материалов 025 с рас-
четным значением теплопроводности 0,025 Вт/мК согласно DIN 4108.
Согласно DIN 4102 плита относится к нормально воспламеняемым
материалам строительного класса B2.
Теплоизоляционная плита поставляется с предварительно выштам-
пованными отверстиями. Поэтому разметка размеров конструкции
пола должна быть согласована уже на стадии проектирования. За
счет этого отпадает необходимость в трудоемкой и неточной вырезке
отверстий под имеющиеся конструкции на монтажной площадке.
Шина RAILFIX
Рис. 11-21 Шина RAILFIX
Шиной RAILFIX можно выполнять шаг укладки, кратный 10 см. Она
используется в качестве точной распорки труб.
