168
68
Abb. 8-25 Schwingbodenheizung System Rohrverteiler
15,20 м
27,00 м
30 x 50,0 = 1500,0 см
50,0 50,0 50,0
40,0 40,0 40,0
40,0 40,0
n x 40,0 см

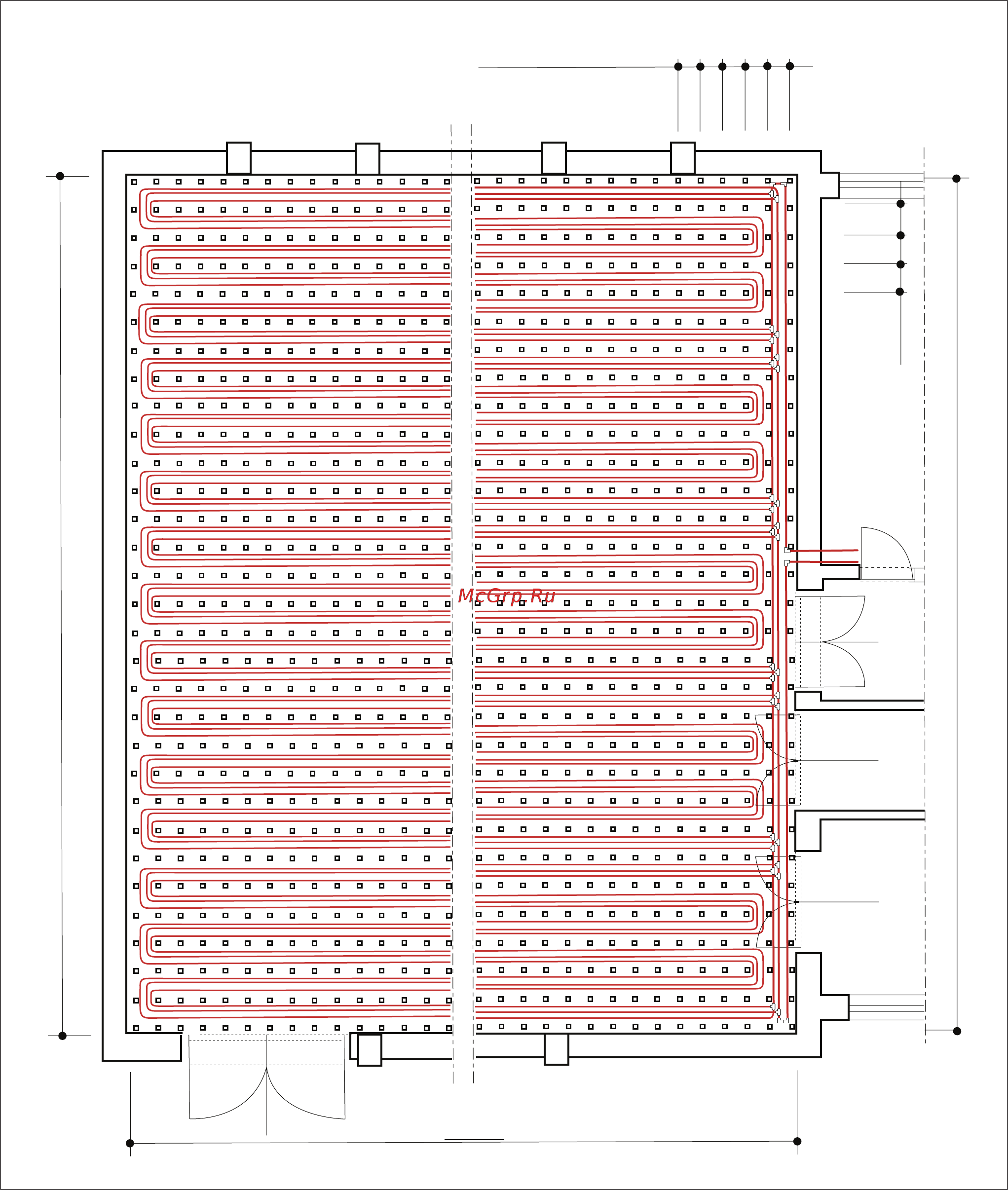

Рис. 11-25 Отопление амортизационного пола с распределительным коллектором
