37

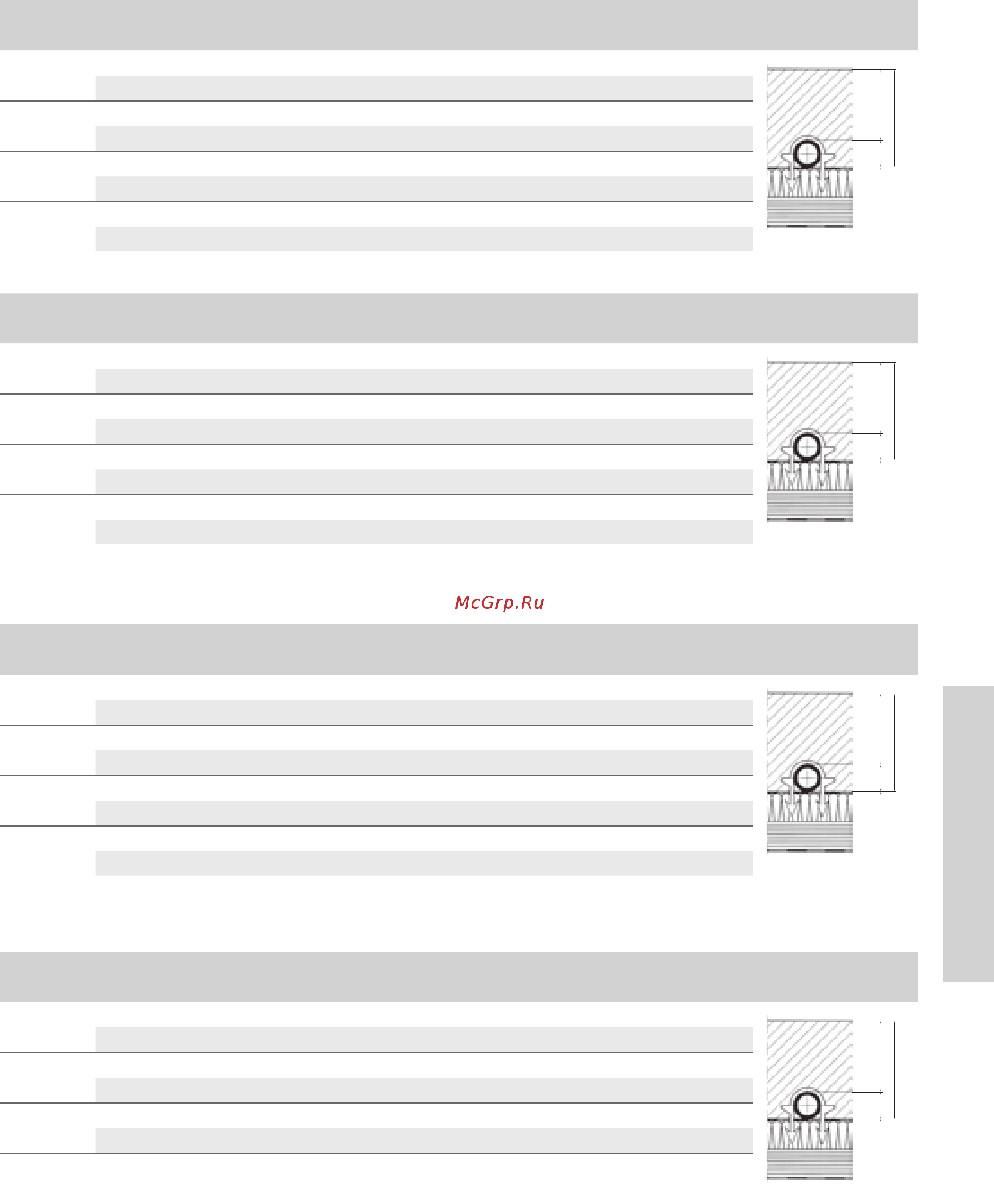

ОБОГРЕВ / ОХЛАЖДЕНИЕ
Нагрузки
[кН/м
²
]
RAUTHERM S
14x1,5 мм
RAUTITAN flex
16x2,2 мм
RAUTHERM S
17x2,0 мм
RAUTHERM S
20x2,0 мм
Схема
конструкции
≤ 2
Высота покрытия c = 45 мм c = 45 мм c = 45 мм c = 45 мм
4517
(20) 62
(65)
Высота конструкции h = 59 мм h = 61 мм h = 62 мм h = 65 мм
≤ 3
Высота покрытия c = 65 мм c = 65 мм c = 65 мм c = 65 мм
Высота конструкции h = 79 мм h = 81 мм h = 82 мм h = 85 мм
≤ 4
Высота покрытия c = 70 мм c = 70 мм c = 70 мм c = 70 мм
Высота конструкции h = 84 мм h = 86 мм h = 87 мм h = 90 мм
≤ 5
Высота покрытия c = 75 мм c = 75 мм c = 75 мм c = 75 мм
Высота конструкции h = 89 мм h = 91 мм h = 92 мм h = 95 мм
Табл. 4-18 Высота конструкции стяжки для цементной стяжки CT с классом прочности на изгиб и растяжение F4 согласно DIN 18560-2
Нагрузки
[кН/м
²
]
RAUTHERM S
14x1,5 мм
RAUTITAN flex
16x2,2 мм
RAUTHERM S
17x2,0 мм
RAUTHERM S
20x2,0 мм
Схема
конструкции
≤ 2
Высота покрытия c = 40 мм c = 40 мм c = 40 мм c = 40 мм
4517
(20) 62
(65)
Высота конструкции h = 54 мм h = 56 мм h = 57 мм h = 60 мм
≤ 3
Высота покрытия c = 55 мм c = 55 мм c = 55 мм c = 55 мм
Высота конструкции h = 69 мм h = 71 мм h = 72 мм h = 75 мм
≤ 4
Высота покрытия c = 60 мм c = 60 мм c = 60 мм c = 60 мм
Высота конструкции h = 74 мм h = 76 мм h = 77 мм h = 80 мм
≤ 5
Высота покрытия c = 65 мм c = 65 мм c = 65 мм c = 65 мм
Высота конструкции h = 79 мм h = 81 мм h = 82 мм h = 85 мм
Табл. 4-19 Высота конструкции стяжки для цементной стяжки CT с классом прочности на изгиб и растяжение F5 согласно DIN 18560-2
Нагрузки
[кН/м
²
]
RAUTHERM S
14x1,5 мм
RAUTITAN flex
16x2,2 мм
RAUTHERM S
17x2,0 мм
RAUTHERM S
20x2,0 мм
Схема
конструкции
≤ 2
Высота покрытия c = 40 мм c = 40 мм c = 40 мм c = 40 мм
4517
(20) 62
(65)
Высота конструкции h = 54 мм h = 56 мм h = 57 мм h = 60 мм
≤ 3
Высота покрытия c = 50 мм c = 50 мм c = 50 мм c = 50 мм
Высота конструкции h = 64 мм h = 66 мм h = 67 мм h = 70 мм
≤ 4
Высота покрытия c = 60 мм c = 60 мм c = 60 мм c = 60 мм
Высота конструкции h = 74 мм h = 76 мм h = 77 мм h = 80 мм
≤ 5
Высота покрытия c = 65 мм c = 65 мм c = 65 мм c = 65 мм
Высота конструкции h = 79 мм h = 81 мм h = 82 мм h = 85 мм
Табл. 4-20 Высота конструкции стяжки для кальциево-сульфатных жидких стяжек CAF с прочностью изгиба F4 согласно DIN 18560-2
Нагрузки
[кН/м
²
]
RAUTHERM S
14x1,5 мм
RAUTITAN flex
16x2,2 мм
RAUTHERM S
17x2,0 мм
RAUTHERM S
20x2,0 мм
Схема
конструкции
≤ 2
Высота покрытия c = 35 мм c = 35 мм c = 35 мм c = 35 мм
4517
(20) 62
(65)
Высота конструкции h = 49 мм h = 51 мм h = 52 мм h = 55 мм
≤ 3
Высота покрытия c = 45 мм c = 45 мм c = 45 мм c = 45 мм
Высота конструкции h = 59 мм h = 61 мм h = 62 мм h = 65 мм
≤ 4
Высота покрытия c = 50 мм c = 50 мм c = 50 мм c = 50 мм
Высота конструкции h = 64 мм h = 66 мм h = 67 мм h = 70 мм
≤ 5
Высота покрытия c = 55 мм c = 55 мм c = 55 мм c = 55 мм
Высота конструкции h = 69 мм h = 71 мм h = 72 мм h = 75 мм
Табл. 4-21 Высота конструкции стяжки для кальциево-сульфатных жидких стяжек CAF с классом прочности на изгиб и растяжение F5 согласно DIN 18560-2
