38
Нагрузки
[кН/м
²
]
RAUTHERM S
14x1,5 мм
RAUTITAN flex
16x2,2 мм
RAUTHERM S
17x2,0 мм
RAUTHERM S
20x2,0 мм
Схема
конструкции
≤ 2
Высота покрытия c = 35 мм c = 35 мм c = 35 мм c = 35 мм
4517
(20) 62
(65)
Высота конструкции h = 49 мм h = 51мм h = 52 мм h = 55 мм
≤ 3
Высота покрытия c = 40 мм c = 40 мм c = 40 мм c = 40 мм
Высота конструкции h = 54 мм h = 56 мм h = 57 мм h = 60 мм
≤ 4
Высота покрытия c = 45 мм c = 45 мм c = 45 мм c = 45 мм
Высота конструкции h = 59 мм h = 61 мм h = 62 мм h = 65 мм
≤ 5
Высота покрытия c = 50 мм c = 50 мм c = 50 мм c = 50 мм
Высота конструкции h = 64 мм h = 66 мм h = 67 мм h = 70 мм
Табл. 4-22 Высота конструкции стяжки для кальциево-сульфатных жидких стяжек CAF с классом прочности на изгиб и растяжение F7 согласно DIN 18560-2
Теплотехнические испытания
Система крепления труб с помощью гарпун-скоб сертифицирована
и прошла испытания согласно DIN EN 1264.
Регистрационный номер: 7 F 027
При проектировании и монтаже системы крепления труб с по-
мощью гарпун-скоб необходимо соблюдать требования стандарта
DIN EN 1264, часть 4.
Диаграммы удельной тепловой мощности для скачивания Вы найде-
те на сайте www.rehau.ru.

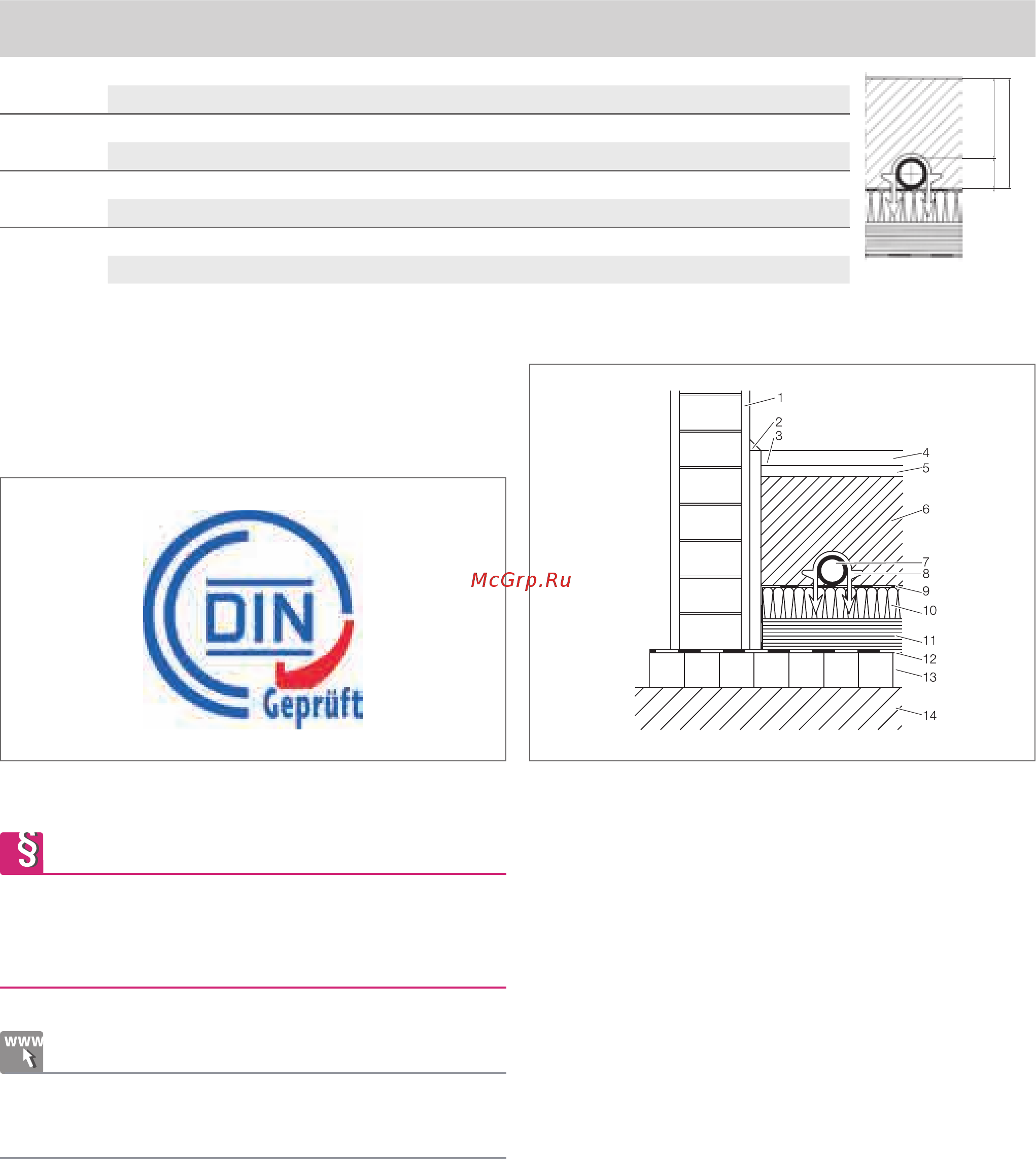

Рис. 4-28 Маты (комбинированная тепло-и шагозвукоизоляция) с гарпун-скобами
для крепления отопительной трубы RAUTHERM S
1 внутренняя штукатурка
2 плинтус
3 отстенная теплоизоляция
4 плитка керамическая или из природного камня
5 мастика
6 цементная стяжка согласно DIN 18560
7 труба RAUTHERM S
8 гарпун-скобы
9 наклеенная ПЭ-пленка
10 тепло- и шагозвукоизоляция
11 влагоизоляция (согласно DIN 18195)
12 перекрытие в чистоте
13 напольная плита
14 грунт
