ОБОГРЕВ / ОХЛАЖДЕНИЕ
4.5 Система RAUFIX

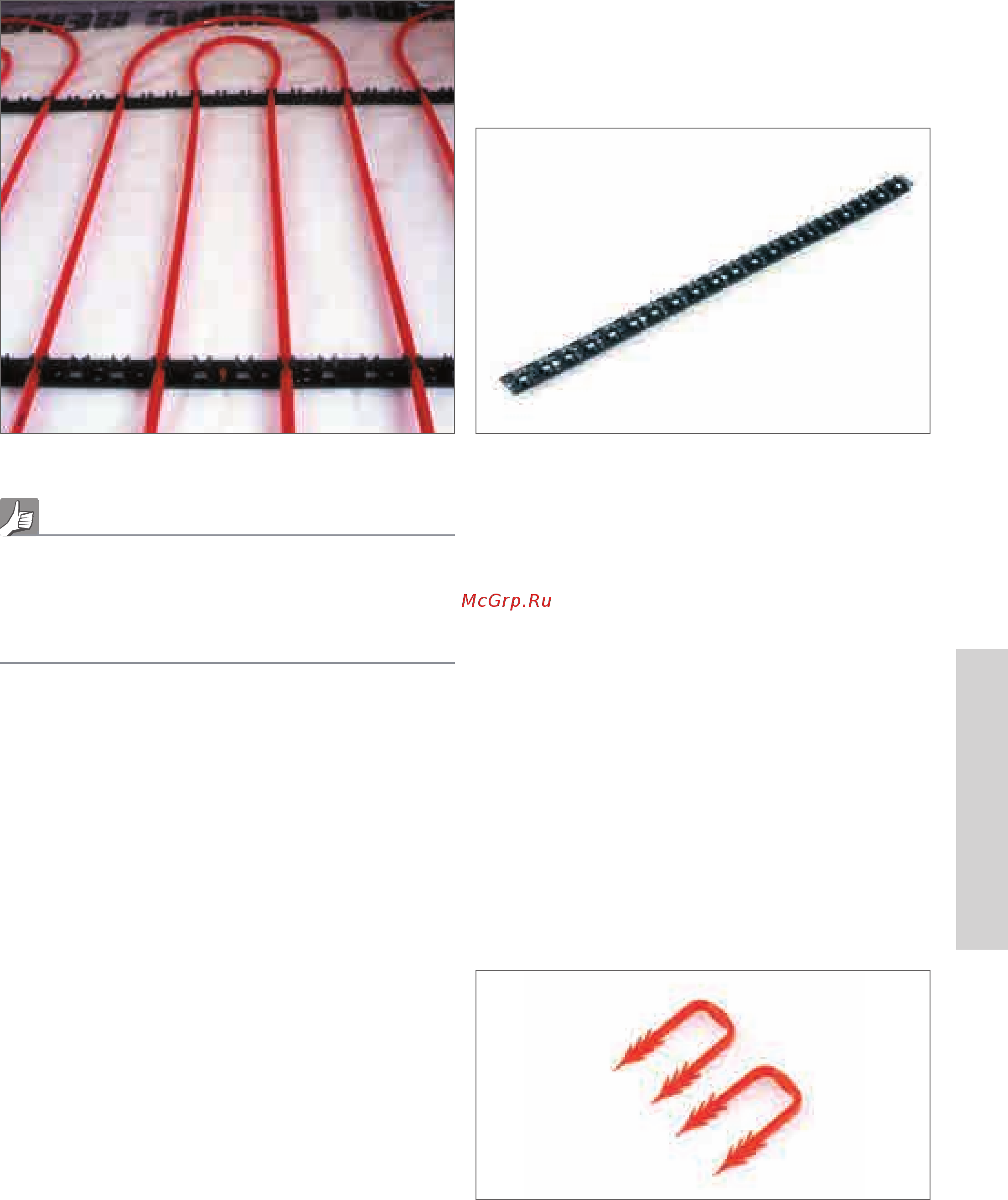

Рис. 4-29 Система RAUFIX
- Надежная фиксация труб;
- монтаж без применения специальных инструментов;
- точная фиксация труб;
- простота установки.
Компоненты системы:
- фиксирующая шина RAUFIX 12/14;
- фиксирующая шина RAUFIX 16/17/20;
- гарпун-скоба для крепления шин.
Используемые трубы:
- с фиксирующей шиной RAUFIX 12/14:
- RAUTHERM S 14 x 1,5 мм;
- с фиксирующей шиной RAUFIX 16/17/20:
- RAUTHERM S 17 x 2,0 мм;
- RAUTHERM S 20 x 2,0 мм;
- RAUTITAN flex 16 x 2,2 мм;
- RAUTITAN stabil 16,2 x 2,6 мм.
Комплектующие системы:
- клейкая лента;
- машинка для нанесения клейкой ленты;
- отстенная теплоизоляция;
- профиль для деформационного шва;
- дополнительная теплоизоляция;
- защитная пленка.
Описание
Фиксирующая шина RAUFIX из полипропилена с величиной поднятия
труб от 5 мм соответствует монтажному классу A согласно DIN 18560
и DIN EN 13813. При укладке труб простым или двойным змеевиком
шаг укладки кратен 5 см.
Рис. 4-30 Фиксирующая шина RAUFIX
Отформованное замковое соединение обеспечивает надежную фик-
сацию шин друг с другом без использования инструмента. Клипсы с
верхней стороны шин осуществляют фиксацию труб, предотвраща-
ющую их всплытие. Крючки на клипсах фиксирующих шин RAUFIX
гарантируют прочное крепление труб. Замковые соединения обеспе-
чивают надежное и быстрое соединение фиксирующих шин длиной
1 м между собой. Гарпун-штыри с обратной стороны осуществляют
точную фиксацию шин RAUFIX в слое дополнительной теплоизо-
ляции.
Использование системы RAUFIX совместно со стяжкой предусмотре-
но нормативом DIN 18560.
Парные отверстия в шинах служат для фиксации ее на теплоизоля-
ции с помощью гарпун-скоб. Специально сконструированные зубцы
на концах гарпун-скоб обеспечивают надежное крепление шин к по-
верхности теплоизоляции.
Рис. 4-31 Гарпун-скобы для фиксации шин
