40
Защитная пленка из износостойкого ПЭ отвечает требованиям
стандарта DIN 18560 и DIN EN 1264. Она препятствует проникновению
влаги и затворной воды из стяжки. А также образованию тепло-
и звукопроводных мостиков. Прочное покрытие теплоизоляции
обеспечивает оптимальную фиксацию гарпун-скоб.

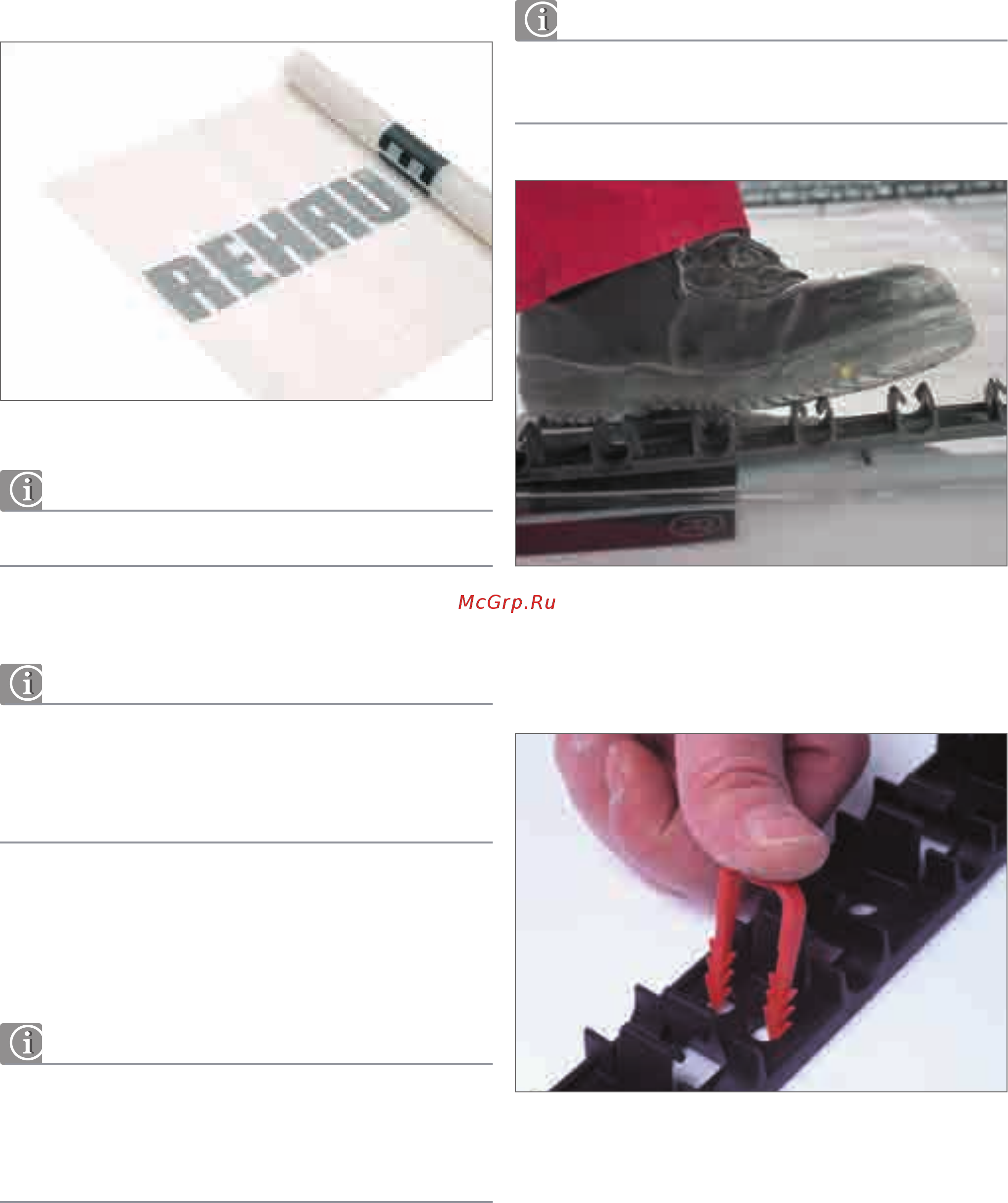

Рис. 4-32 Защитная пленка
Защитная пленка REHAU не заменяет необходимую пароизоляцию.
Монтаж
При температурах ниже +10 °C и/или шаге укладки не более 15 см
следует укладывать трубы RAUTHERM S 17 x 2,0 мм и 20 x 2,0 мм,
а также трубы RAUTITAN flex 16 x 2,2 мм с помощью устройства для
размотки труб с подогревом.
1. Разместить распределительный шкаф REHAU.
2. Установить распределительный коллектор REHAU.
3. Закрепить отстенную теплоизоляцию REHAU.
4. Уложить отстенную теплоизоляцию REHAU, если необходимо.
Повреждения ПЭ-пленки REHAU ухудшают ее защитные свойства:
- не повреждать ПЭ-пленку при укладке;
- при необходимости полностью заклеить дыры или надрывы на
ПЭ-пленке с помощью клейкой ленты REHAU.
5. Уложить ПЭ-пленку REHAU с нахлестом минимум 8 см.
6. Заклеить места нахлеста пленки клейкой лентой REHAU.
7. Наложить самоклеящийся фартук отстенной теплоизоляции
REHAU на защитную пленку и прижать.
8. Уложить параллельными рядами фиксирующие шины RAUFIX
с расстоянием 1 м и вдавить их гарпун-скобами в теплоизоля-
цию.
При использовании жидких стяжек расстояние между фиксирующи-
ми шинами RAUFIX при необходимости можно уменьшить.
Рис. 4-33 Вдавливание фиксирующих шин RAUFIX в конструкцию пола
9. Установить гарпун-скобы в фиксирующие шины RAUFIX через
каждые 40 см.
10. Вдавить гарпун-скобы RAUFIX в конструкцию пола.
Рис. 4-34 Вдавливание гарпун-скоб в конструкцию пола
11. Присоединить трубы к распределительному коллектору.
12. Вдавить трубопроводы в фиксирующие шины.
13. Подсоединить второй конец трубы к распределительному кол-
лектору.
14. Труба фиксируется в области сгиба с помощью дополнительных
гарпун-скоб RAUTAC или обычных гарпун-скоб.
15. Установить профиль для деформационного шва REHAU.
