41
ОБОГРЕВ / ОХЛАЖДЕНИЕ
Технические характеристики фиксирующих шин RAUFIX
Материал шин полипропилен
Длина шин 1 м
Высота шин (без гарпун штырей
с нижней стороны шины)
шина 12/14
шина 16/17/20
24 мм
27 мм
Широкие шины
Шина 12/14
Шина 16/17/20
40 мм
50 мм
Поднятие трубы 5 мм
Интервал укладки кратно 5 см
Технические характеристики гарпун-скоб
Материал гарпун-скоб полипропилен
Длина гарпун-скоб 50 мм
Интервал зубцов 20 мм
Минимальные требования согласно DIN EN 1264-4
Zd
b
c
Zd
b
c
Zd
b
c
Zd
b
c
Zd
b
c
Zd
b
c
D1
12
1
2
12
D3
D2
K

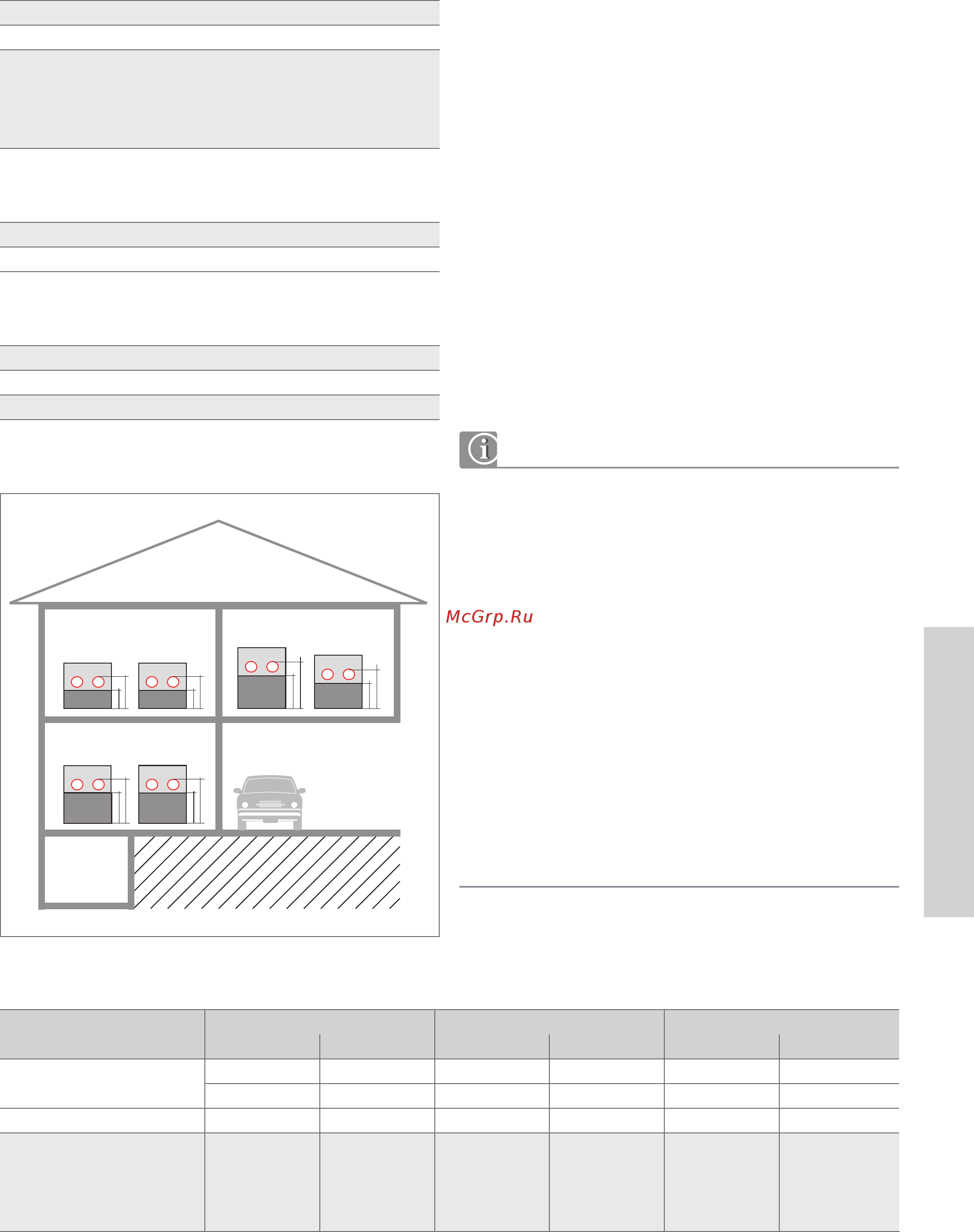

Рис. 4-35 Минимальные требования к системе RAUFIX
1 с шагозвукоизоляцией (TSD)
2 без шагозвукоизоляции (TSD)
K подвал
D1 случай 1:
нижележащее помещение отапливается
R ≥ 0,75 м²K/Вт.
D2 случай 2:
неотапливаемое или периодически отапливаемое нижележащее
помещение либо пол на грунте
R ≥ 1,25 м²K/Вт
(при уровне грунтовых вод ≤ 5 м эта величина увеличивается).
D3 случай 3:
граничит с наружным воздухом:
–5 °C > T
d
≥ –15 °C
R ≥ 2,00 м²K/Вт.
Эти минимальные требования следует применять независимо от
требуемой согласно EnEV теплоизоляции здания (см. Требования
к теплоизоляции согласно EnEV и DIN EN 1264, стр. 13) для систем
обогрева/охлаждения.
Согласно DIN 18560-2, Таблицы 1–4, при слое изоляции ≤ 40 мм
номинальная толщина стяжки для цементных стяжек может быть
снижена на 5 мм.
Согласно DIN 18560 толщина стяжки над трубой, названная для стя-
жек с классами прочности на изгиб и растяжение F4 и F5 в Таблицах
1–4, может быть снижена на 10 мм, если:
- применяется модификатор стяжки REHAU NP Mini,
- смесь выполнена по нашей рецептуре и
- выполнена квалифицированная укладка с автоматизированной
обработкой поверхности.
Случай 1 Случай 2 Случай 3
с TSD без TSD с TSD без TSD с TSD без TSD
Дополнительная
теплоизоляция, Zd
Zd = 30–2 мм Zd = 30 мм Zd = 50–2 мм Zd = 50 мм Zd = 70–2 мм Zd = 50 мм
EPS 040 DES sg EPS 040 DEO dm EPS 040 DES sg EPS 040 DEO dm EPS 035 DES sg PUR 024 DEO dh
Высота изоляции
b = 28 мм b = 30 мм b = 48 мм b = 50 мм b = 68 мм b = 50 мм
Высота сооружения
Верхний край трубы
c
14
= 47 мм
c
16
= 49 мм
c
17
= 50 мм
c
20
= 53 мм
c
14
= 49 мм
c
16
= 51 мм
c
17
= 52 мм
c
20
= 55 мм
c
14
= 67 мм
c
16
= 69 мм
c
17
= 70 мм
c
20
= 73 мм
c
14
= 69 мм
c
16
= 71 мм
c
17
= 72 мм
c
20
= 75 мм
c
14
= 87 мм
c
16
= 89 мм
c
17
= 90 мм
c
20
= 93 мм
c
14
= 69 мм
c
16
= 71 мм
c
17
= 72 мм
c
20
= 75 мм
Табл. 4-23 Рекомендуемый минимальный слой изоляции
