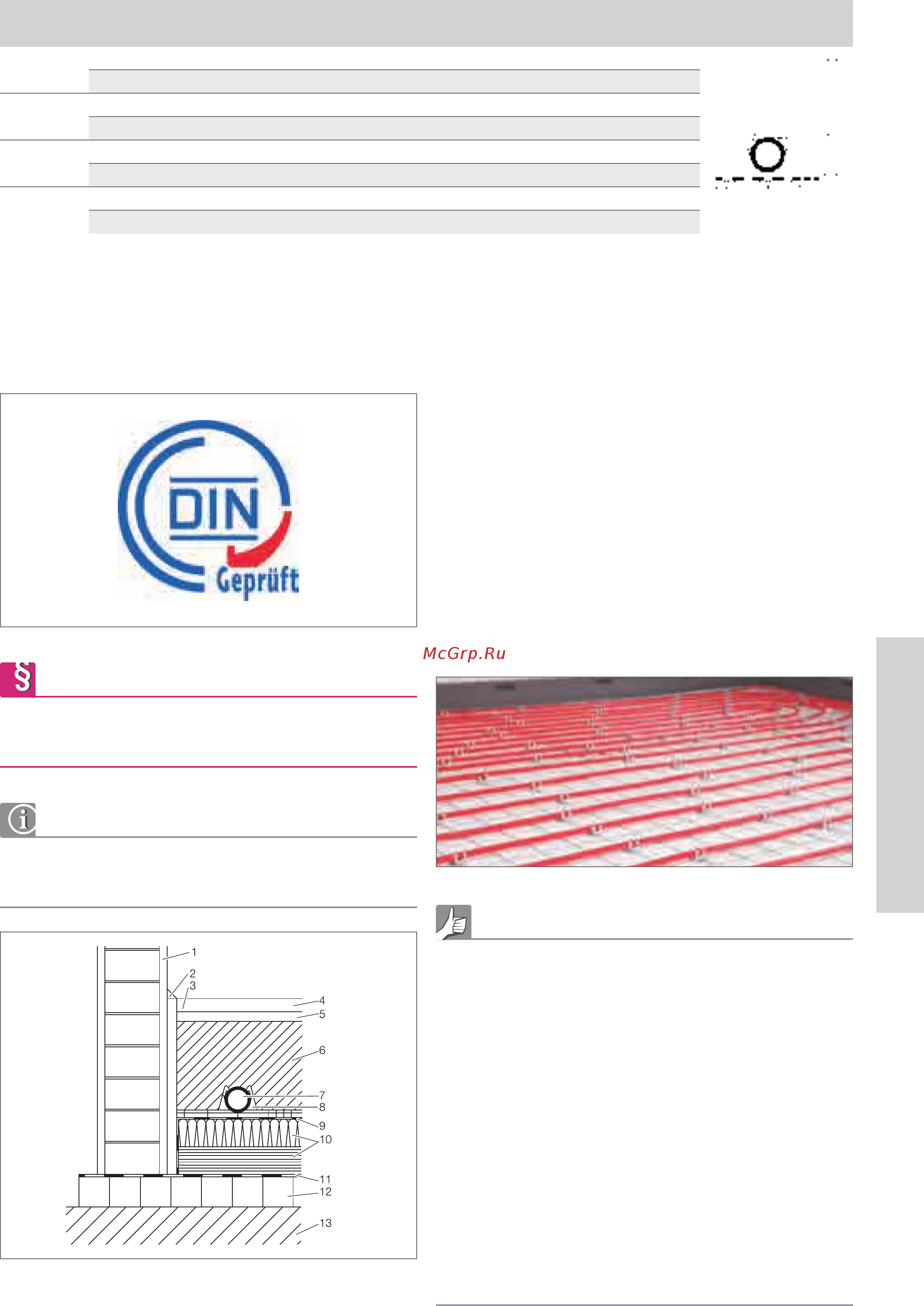

43
ОБОГРЕВ / ОХЛАЖДЕНИЕ
Нагрузки
[кН/м
²
]
RAUTHERM S
14x1,5 мм
RAUTITAN flex
16x2,2 мм
RAUTHERM S
17x2,0 мм
RAUTHERM S
20x2,0 мм
Схема
конструкции
≤ 2
Высота покрытия c = 35 мм c = 35 мм c = 35 мм c = 35 мм
a = 5 мм
Высота конструкции h = 54 мм h = 56 мм h = 57 мм h = 60 мм
≤ 3
Высота покрытия c = 40 мм c = 40 мм c = 40 мм c = 40 мм
Высота конструкции h = 59 мм h = 61 мм h = 62 мм h = 65 мм
≤ 4
Высота покрытия c = 45 мм c = 45 мм c = 45 мм c = 45 мм
Высота конструкции h = 64 мм h = 65 мм h = 67 мм h = 70 мм
≤ 5
Высота покрытия c = 50 мм c = 50 мм c = 50 мм c = 50 мм
Высота конструкции h = 69 мм h = 71 мм h = 72 мм h = 75 мм
Табл. 4-28 Высота конструкции стяжки для кальциево-сульфатных жидких стяжек CAF с классом прочности на изгиб и растяжение F7 согласно DIN 18560-2
Теплотехнические испытания
Система RAUFIX сертифицирована и прошла теплотехнические испы-
тания согласно DIN EN 1264.
Регистрационный номер: 7 F 026
При проектировании и монтаже системы RAUFIX следует соблюдать
требования норматива DIN EN 1264, часть 4.
Диаграммы удельной тепловой мощности возможно получить в
ближайшем к Вам бюро по продажам.
Рис. 4-36 Шина RAUFIX с уложенной трубой RAUTHERM S в разрезе
1 внутренняя штукатурка
2 плинтус
3 отстенная теплоизоляция
4 плитка керамическая или из природного камня
5 плиточный клей
6 стяжка согласно DIN 18560
7 труба RAUTHERM S
8 фиксирующая шина RAUFIX
9 защитная пленка согласно DIN 18560, ПЭ-пленка
или перга мин
10 тепло- и шагозвукоизоляция
11 гидроизоляция (согласно DIN 18195)
12 перекрытие в чистоте
13 грунт
4.6 Система крепления труб на арматурной сетке
Рис. 4-37 Система крепления труб на арматурной сетке
- Шаг укладки не зависит от растра арматурной сетки;
- быстрая установка клипсы благодаря сборке их в магазины;
- использование единой клипсы для труб с наружным диаметром
от 14 мм до 20 мм;
- необходима только одна клипса до и после поворота трубы;
- закрепление выборочно на месте пересечения продольной или попереч-
ной проволоки;
- надежная фиксация клипс на матах арматурной сетки;
- надежная фиксация труб благодаря динамической связи;
- универсальное использование подходит для любого типа теплоизоля-
ции;
- подходит для зон с высокими нагрузками на стяжку при использовании
полиуретановой теплоизоляции;
- пригодна для жидких стяжек.
