Компоненты системы:

- поворотная клипса quattro;

- шток для крепления клипс quattro;

- монтажная сетка RM 100;

- монтажная сетка RM 150;

- проволочная обвязка;

- приспособление для закручивания проволочной обвязки;

- дюбель с цепочкой;

- защитная пленка.

Диаметры труб:

- RAUTHERM S 14 x 1,5 мм;

- RAUTHERM S 17 x 2,0 мм;

- RAUTHERM S 20 x 2,0 мм;

- RAUTITAN flex 16 x 2,2 мм;

- RAUTITAN flex 20 x 2,8 мм.

Комплектующие системы:

- отстенная теплоизоляция;

- профиль для деформационного шва;

- клейкая лента;

- машинка для нанесения клейкой ленты;

- дополнительная теплоизоляция.

Описание

Совместное использование системы крепления труб на арматурной

сетке со стяжкой предусмотрено стандартом DIN 18560.

Магазинированные поворотные клипсы quattro обеспечивают надеж-

ное крепление труб на арматурной сетке за счет прижатия к проволо-

ке крючков, расположенных на обратной стороне клипсы. Благодаря

фиксаторам для труб на верхней поверхности клипсы осуществляется

их легкое крепление и одновременно надежная фиксация.

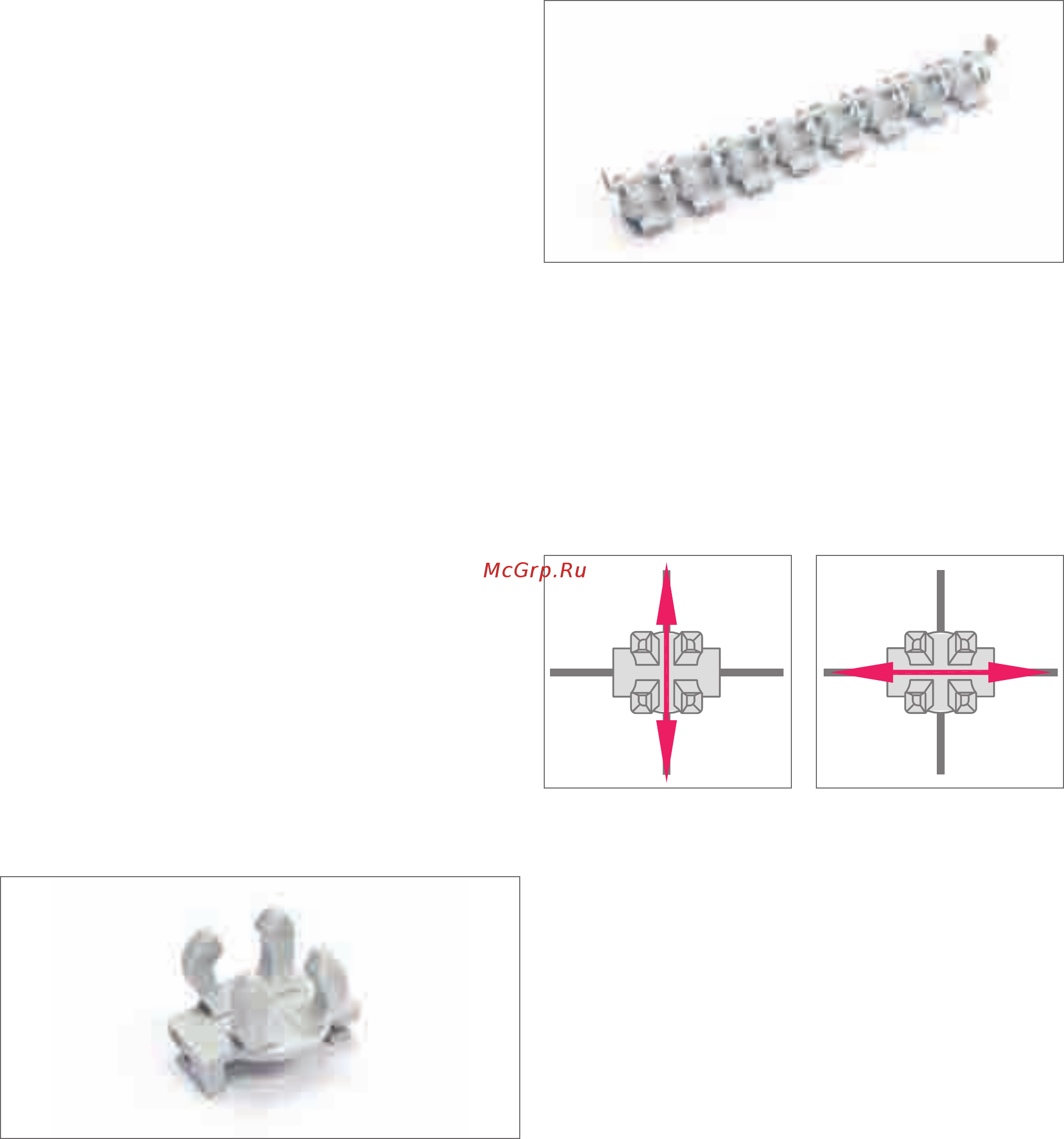

Рис. 4-38 Поворотная клипса quattro

Для быстрого крепления с помощью штока необходимо установить

8 клипс в магазин.

Рис. 4-39 Магазин с поворотными клипсами quattro

Поворотная клипса quattro может быть повернута в двух направлени-

ях для фиксации:

- основанием поперек направления трубы:

крепление трубы с наружным диаметром 14–17 мм;

- основанием по направлению трубы:

крепление трубы с наружным диаметром 20 мм.

Рис. 4-40 Установка трубы поперек

основания клипсы

Рис. 4-41 Установка трубы

вдоль основания
