45
ОБОГРЕВ / ОХЛАЖДЕНИЕ
Поворотная клипса quattro может устанавливаться как на место пере-
сечения проволоки, так и на прямой участок проволоки.
Для труб с наружным диаметром 14–17 мм шаг укладки не связан
с растром арматурной сетки.

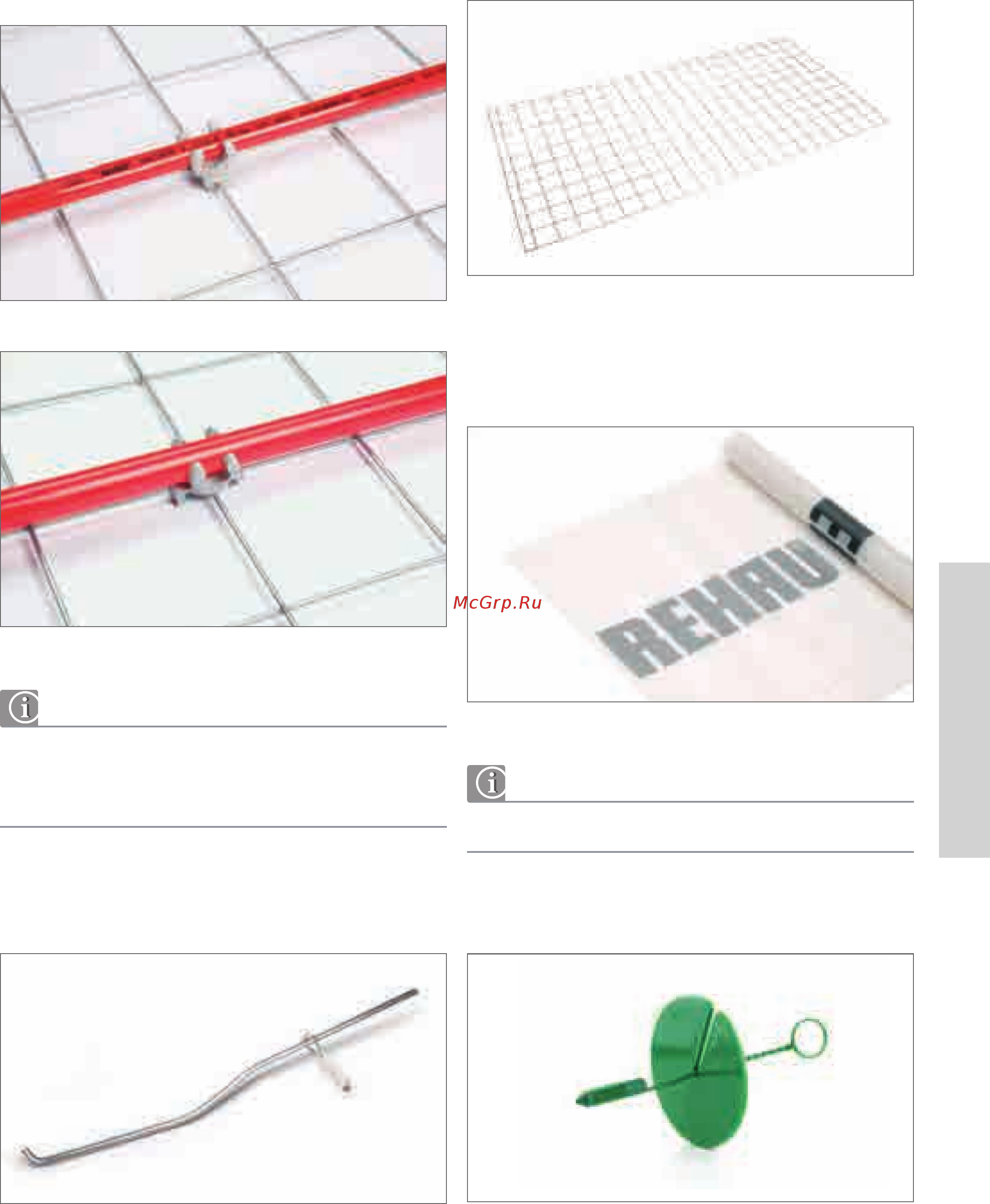

Рис. 4-42 Крепление труб 14–17 мм поперек основания клипсы
Рис. 4-43 Крепление труб 20 мм вдоль основания клипсы
Поворотная клипса quattro охватывает широкий спектр используемых
диаметров труб и шагов укладки при использовании одной и той же
клипсы.
Устройство для крепления клипс использует магазинированные
клипсы для быстрого монтажа. Поворотная клипса quattro устанавли-
вается на арматуру вращательным движением.
Рис. 4-44 Штанга для установки поворотных клипс quattro
Арматурная сетка служит для фиксации поворотных клипс quattro
с расчетным шагом укладки. Арматурная сетка RM 100 с растром
100 мм с краевыми ячейками на каждой стороне в 50 мм должна
укладываться внахлест.
Рис. 4-45 Арматурная сетка RM 100
Защитная пленка из прочного ПЭ отвечает требованиям DIN 18560 и
DIN EN 1264. Она защищает от проникновения затворной воды в сты-
ки теплоизоляции, препятствует образованию мостиков тепла и звука.
Рис. 4-46 Защитная пленка
Защитная пленка REHAU не заменяет необходимую пароизоляцию.
Гарпун-скоба предохраняет арматурную сетку для крепления труб от
всплытия при применении жидких стяжек.
Рис. 4-47 Дюбель с цепочкой
