54
Монтаж
ОСТОРОЖНО!
Возгораемо и пожароопасно!
- Не хватайте горячее лезвие прибора для вырезания канавок;
- не оставляйте прибор для вырезания канавок без присмотра;
- не кладите прибор для вырезания канавок на возгораемые
поверхности.
Не разрешается использование элементов сухих стяжек с шагозвуко-
изоляцией REHAU в сочетании с «сухой» системой.
- при комбинации шагозвукоизоляции с EPS-теплоизоляцией
сначала укладывается теплоизоляция;
- при комбинации шагозвукоизоляции с PUR-теплоизоляцией
сначала укладывается Шагозвукоизоляция;
- необходимо принимать во внимание особые указания изготовите-
лей элементов сухих стяжек по используемой шагозвукоизоляции.
Все комплектующие сторонних производителей, вкл. сухую стяжку,
должны быть разрешены изготовителем элементов сухих стяжек для
использования в комбинации с «сухой» системой.
1. Разместить распределительный шкаф REHAU.
2. Установить распределительный коллектор REHAU.
3. Уложить отстенную теплоизоляцию REHAU.
4. Уложить дополнительную теплоизоляцию, если необходимо.
5. Уложить маты согласно выбранной схеме (см. рис. 4-63), избегая
пропусков. При необходимости прорезать канавки для трубо-
проводов в дополнительных элементах при помощи прибора для
вырезания канавок.
6. Подсоединить конец трубы к распределительному коллектору
REHAU.
7. Уложить трубы в пазы матов.
8. Подсоединить второй конец трубы к распределительному кол-
лектору REHAU.
9. При необходимости соединения на надвижной гильзе в области
поворотных элементов ее следует вдавить в желоб, а при попа-
дании соединений на теплораспределительные пластины следует
прорезать места для них болгаркой.
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7

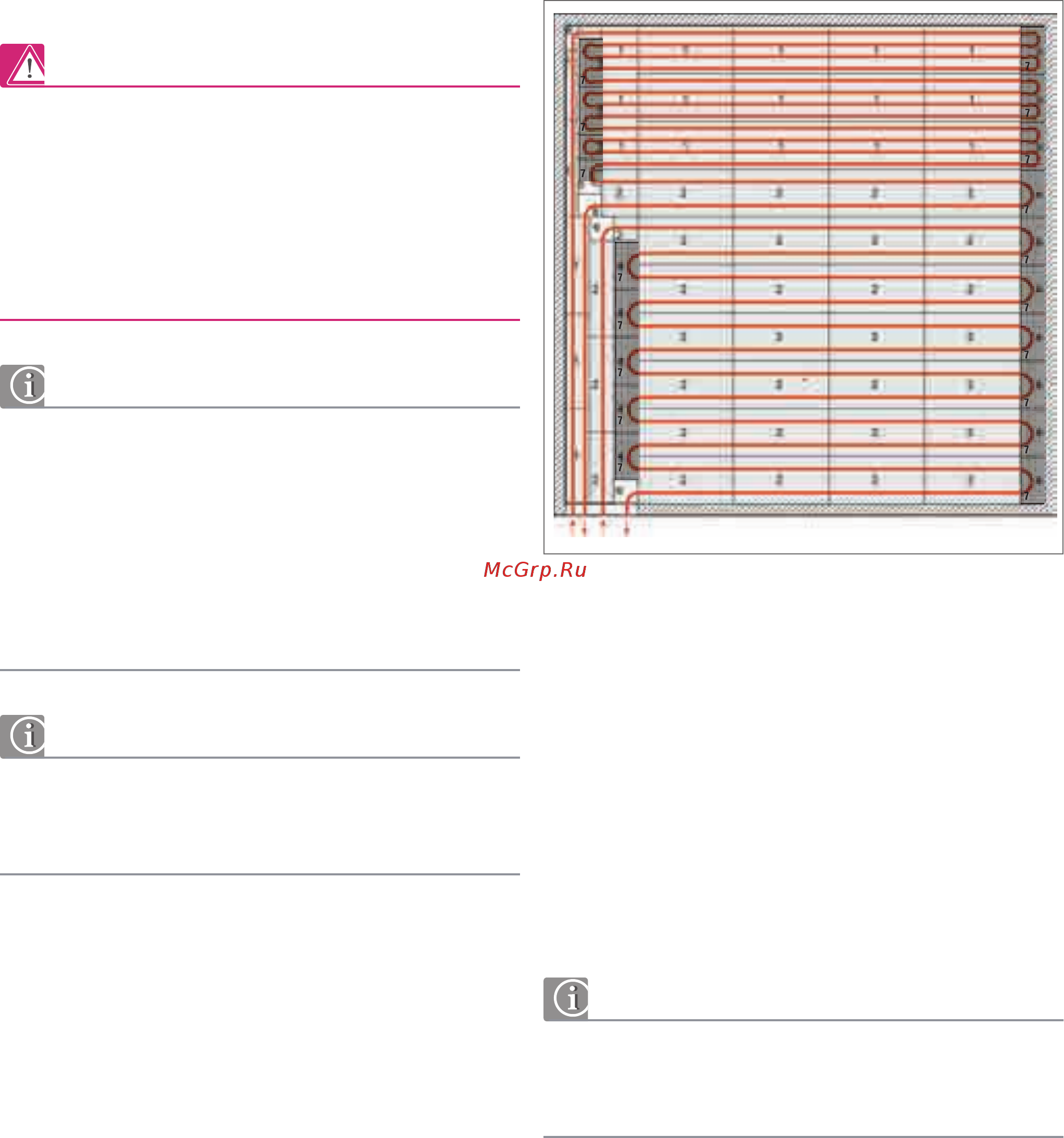

Рис. 4-60 Пример укладки при «сухом» способе монтажа
1 маты под шаг 12,5 см
2 маты под шаг 25 см
3 поворотные элементы под шаг 12,5
4 поворотные элементы под шаг 25
5 переходные элементы
6 дополнительные элементы
10. Поворотные, переходные и, если необходимо, дополнительные
элементы накрыть защитным металлическим листом.
11. Склеить защитную пленку REHAU или пароизоляцию с
самоклеящимся основанием пленочного фартука отстенной
теплоизоляции REHAU.
На деревянных балках перекрытия в связи с опасностью возникнове-
ния плесени необходимо укладывать только дышашие пароизоляци-
онные материалы.
