55
ОБОГРЕВ / ОХЛАЖДЕНИЕ
Минимальные требования согласно DIN EN 1264-4
D1
12
12
1
2
D3
D2
K
Zd
b
c
Zd
b
c
Zd
b
c
Zd
b
c
Zd
b
c
Zd
b
c

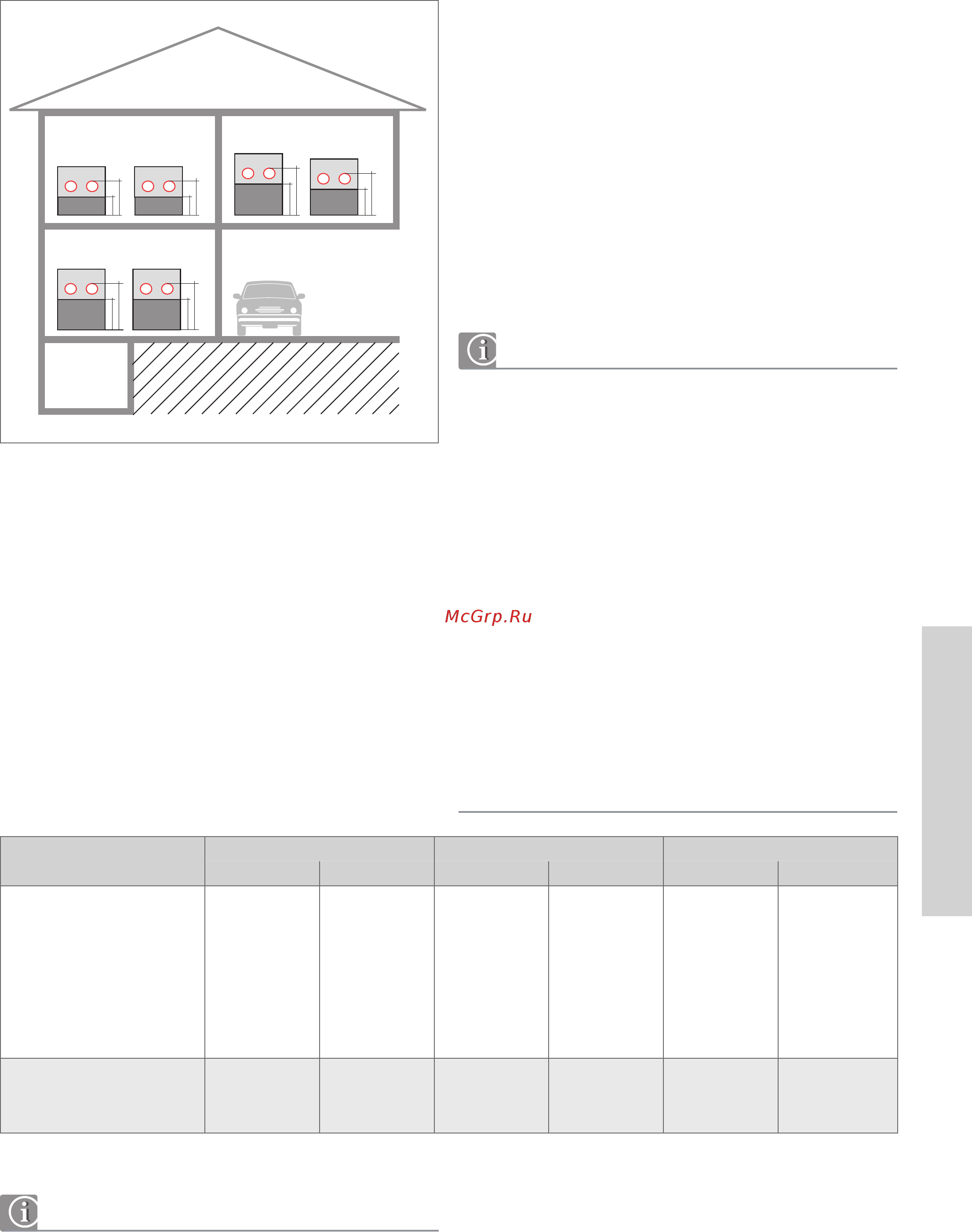

Рис. 4-61 Минимально необходимые толщины теплоизоляции «сухой» системы
1 с шагозвукоизоляцией (TSD)
2 без шагозвукоизоляции (TSD)
K подвал
D1 случай 1:
нижележаащее помещение отапливается
R ≥ 0,75 м
²
K/Вт.
D2 случай 2:
неотапливаемое или периодически отапливаемое нижележащее
помещение либо пол на грунте
R ≥ 1,25 м
²
K/Вт
(при уровне грунтовых вод ≤ 5 м эта величина увеличивается).
D3 случай 3:
граничит с наружным воздухом:
–5 °C > T
d
≥ –15 °C
R ≥ 2,00 м
²
K/Вт.
Эти минимальные требования следует применять независимо от
требуемой согласно EnEV теплоизоляции здания (см. Требования к
теплоизоляции согласно EnEV и DIN EN 1264, стр. 13) для систем
обогрева/охлаждения.
Согласно DIN 18560-2, Таблицы 1–4, при слое изоляции ≤ 40 мм
номинальная толщина стяжки для цементных стяжек может быть
снижена на 5 мм.
Согласно DIN 18560 толщина стяжки над трубой, необходимая для
стяжек с классами прочности на изгиб и растяжение F4 и F5 в Табли-
цах 1–4, может быть снижена на 10 мм, если:
- применяется модификатор стяжки REHAU NP Mini,
- смесь выполнена по нашей рецептуре и
- выполнена квалифицированная укладка с автоматизированной об-
работкой поверхности.
Случай 1 Случай 2 Случай 3
с TSD без TSD с TSD без TSD с TSD без TSD
Дополнительная
теплоизоляция, Zd
Td = 20 – 2 мм
древесно-
волокнистая/
минераловатная
изоляция WLG 040
– Td = 20 – 2 мм
древесно-
волокнистая/
минераловатная
изоляция WLG 040
Zd = 20 мм
EPS 035 DEO
Td 2 = 20 – 2 мм
древесно-
волокнистая/
минераловатная
изоляция WLG 040
Zd 1 = 30 мм
EPS 040 DEO
Zd = 50 мм
EPS 040 DEO
Высота изоляции/
высота конструкции
верхний край трубы
b = 48 мм b = 30 мм b = 48 мм b = 50 мм b = 78 мм b = 80 мм
Табл. 3-35 Минимальные толщины изоляции
Область применения и толщина конструкций элементов «сухой» стяжки
представлены отдельно.
