57
ОБОГРЕВ / ОХЛАЖДЕНИЕ
4.8 Теплоизоляционные маты TS-14

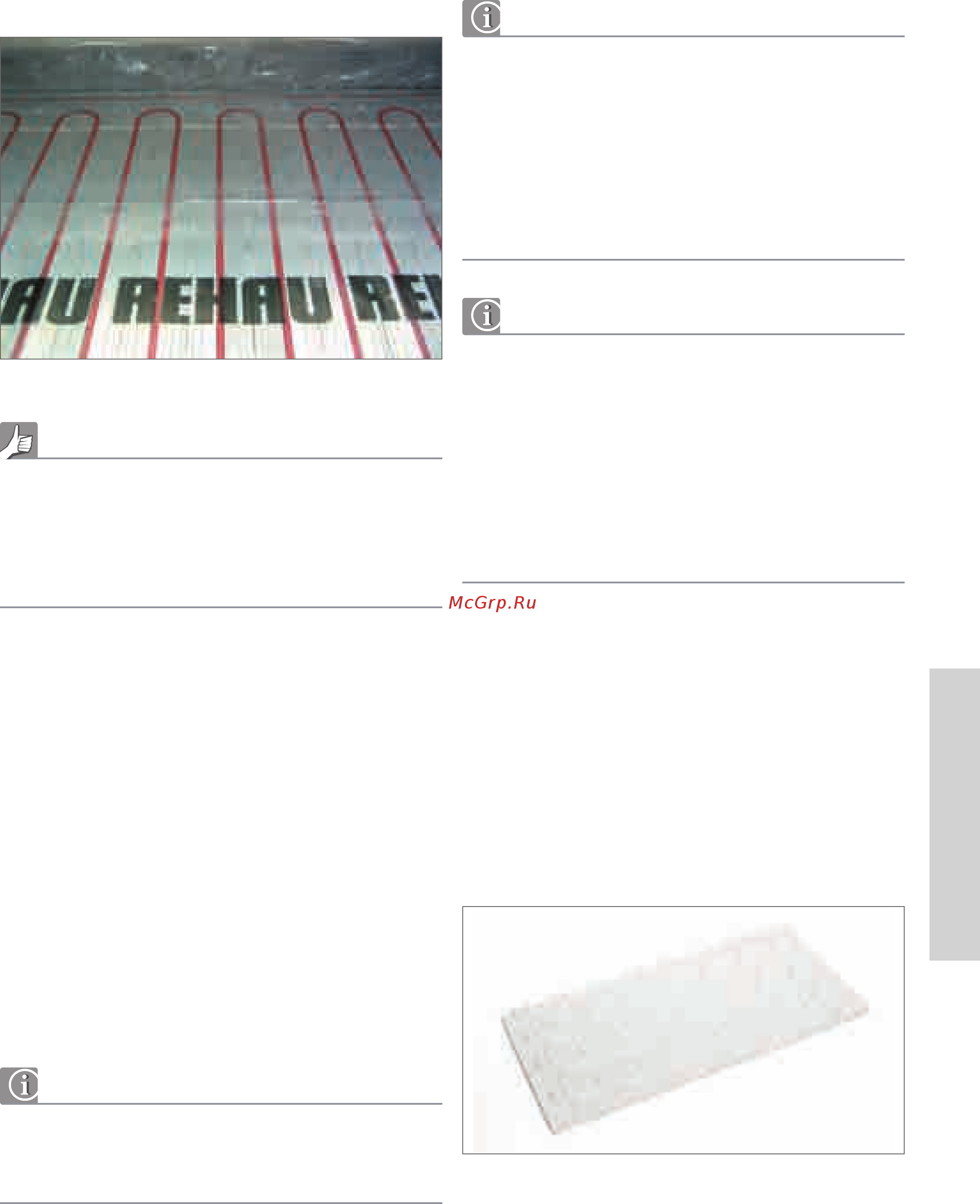

Рис. 4-63 Система укладки труб на теплоизоляционных матах TS-14
- Малая высота конструкции;
- простая и быстрая резка теплопроводных ламелей по интегриро-
ванным надрезам;
- оптимальное крепление поворотных пластин TS-14 с помощью
встроенных штырей.
Компоненты системы:
- теплоизоляционные маты TS-14;
- теплопроводные пластины TS-14;
- поворотные пластины TS-14;
- дополнительные элементы TS-14.
Используемые трубы:
- RAUTHERM S 14 x 1,5 мм.
Комплектующие системы:
- прибор для вырезания канавок;
- отстенная теплоизоляция;
- защитная пленка;
- дополнительная теплоизоляция.
Теплоизоляционные маты TS-14 предусмотрены для использования
с элементами сухих стяжек (см. табл. 4-3, стр. 16). Комбинация с
жидкими стяжками возможна согласно DIN 18560.
Если теплоизоляционные маты используются совместно с сухими
стяжками TS-14 в системах охлаждения, то на трубе, на внутренней
или наружной поверхности гипсоволоконных плит, может возникнуть
конденсат.
Чтобы предотвратить конденсацию, используют комплект регули-
рования обогрева/охлаждения в сочетании с контроллером точки
росы или другую специальную регулирующую и контролирующую
автоматику.
При использовании теплоизоляционных матов TS-14 с жидкими
стяжками на них необходимо укладывать защитную пленку REHAU
внахлест. Места примкания пленки к отстенной теплоизоляции не-
обходимо тщательно проклеить.
Требования к дополнительной тепло- и/или шагозвукоизоляции
при использовании элементов «сухой» стяжки можно не учитывать.
Максимальная величина сжатия тепло- и/или шагозвукоизоляции
при использовании с жидкими стяжками не может превосходить 3
мм из-за трудностей с укладкой.
Описание системы
Теплоизоляционные маты TS-14 позволяют вести монтаж системы
напольного отопления класса B согласно DIN 18560 и DIN EN 13813
на массивных перекрытиях и лагах.
Теплоизоляционные маты TS-14 и дополнительные элементы TS-14
состоят из вспененного полистирола EPS и отвечают требованиям
стандарта DIN EN 13163.
Теплоизоляционные маты TS-14 используют для укладки труб по
схеме «змеевик» с шагом укладки 12,5 см.
Рис. 4-64 Теплоизоляционные маты TS-14
