58
Поперечное теплораспределение осуществляется почти по всей по-
верхности теплопроводных пластин TS-14.
Надрезы теплопроводных пластин TS-14 обеспечивают быструю и
простую обрезку необходимой части элемента.
Для монтажа поворотов труб используют специальные элементы
поворотных пластин TS-14.

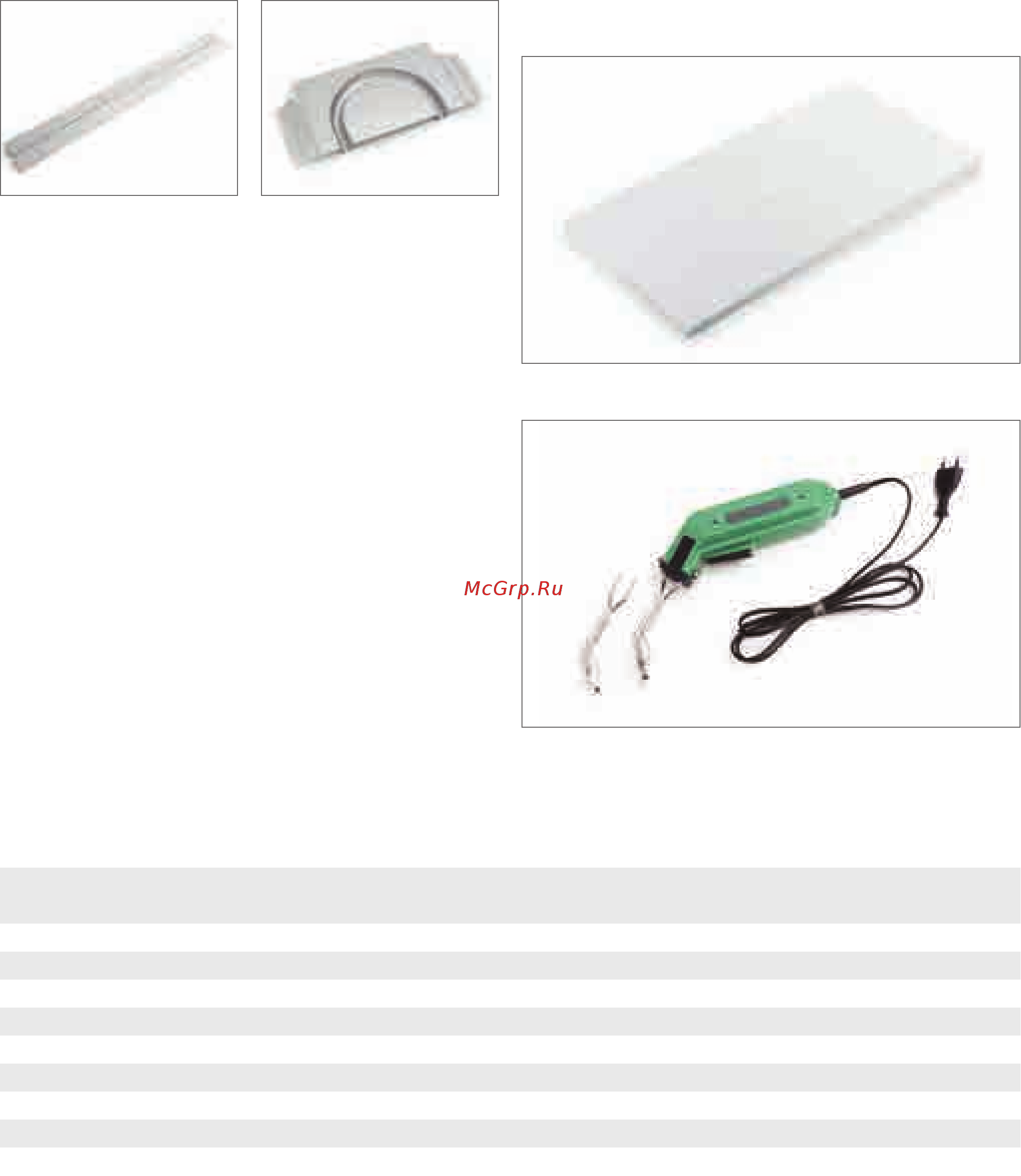

Рис. 4-65 Теплопроводная пластина
TS-14
Рис. 4-66 Поворотные пластины TS-14
Дополнительные элементы TS-14 предусмотрены для следующих
случаев:
- перед распределительным коллектором (радиусом около 1 м);
- в местах выступов, колонн, прохода воздуховодов и т.д.;
- для заполнения пустых площадей в помещениях неправильной
формы.
С помощью прибора для вырезания канавок можно создавать канав-
ки различного направления для прокладки трубопроводов.
Рис. 4-67 Дополнительный элемент
Рис. 4-68 Прибор для вырезания канавок
Технические характеристики
Обозначения Теплоизоляционные
пластины/обозначения TS-14 VA 12,5 см
Дополнительный
элемент TS-14
Материал EPS 035 DEO dh EPS 035 DEO dh
Длина [мм] 1000 1000
Ширина [мм] 500 500
Толщина [мм] 25 25
Теплопроводность [Вт/мK] 0,035 0,035
Сопротивление теплопередаче [м
²
K/Вт] 0,50 0,70
Минимальная нагрузка при 2% усадки [кПa] 60,0 60,0
Воспламеняемость по классу материала (DIN 4102) B1 B1
Огнестойкость согласно DIN EN 13501 E E
