59
ОБОГРЕВ / ОХЛАЖДЕНИЕ
Монтаж
ОСТОРОЖНО!
Огне- и пожароопасно!
- Не хватайте горячее лезвие прибора для вырезания канавок;
- не оставляйте прибор для вырезания канавок без присмотра;
- не кладите прибор для вырезания канавок на возгораемые
поверхности.
При применении элементов сухих стяжек не допускается совместное
использование их с шагозвукоизоляцией с теплоизоляционными
матами TS-14:
- при комбинации шагозвукоизоляции с EPS-теплоизоляцией
сначала укладывается теплоизоляция;
- при комбинации шагозвукоизоляции с PUR-теплоизоляцией
сначала укладывается шагозвукоизоляция;
- следует обращать внимание на особые указания изготовителей
элементов сухих стяжек по используемой шагозвукоизоляции.
Все комплектующие, включая сухую стяжку, должны быть разрешены
изготовителем для использования в комбинации с «сухой» системой
укладки.
1. Разместить распределительный шкаф REHAU.
2. Установить распределительный коллектор REHAU.
3. Уложить отстенную теплоизоляцию REHAU.
4. Уложить дополнительную теплоизоляцию, если необходимо.
5. Уложить маты согласно выбранной схеме (см. рис. 4-72), избегая
пропусков.
При необходимости прорезать канавки для трубопроводов в
дополнительных элементах при помощи прибора для вырезания
канавок.
6. Теплопроводные пластины TS-14 зажать в теплоизоляционных
матах TS-14.
7. Подсоединить конец трубы к распределительному коллектору
REHAU.
8. Закрепить трубы в овальных пазах теплопроводных пластин (без
натяжения) и в граничных зонах закрепить трубы в поворотных
пластинах TS-14.
9. Без необходимости соединения на надвижной гильзе не уста-
навливают ни в области поворотных пластин TS-14, ни в области
теплопроводных пластин TS-14.
10. Подсоединить второй конец трубы к распределительному коллек-
тору REHAU.
На деревянном балочном перекрытии в связи с опасностью возник-
новения плесени используют только дышащую пароизоляцию.
11. Уложить защитную пленку REHAU на пластины поверх труб.
12. Склеить защитную пленку REHAU или пароизоляцию с само-
клеящимся основанием пленочного фартука отстенной теплоизо-
ляции REHAU.

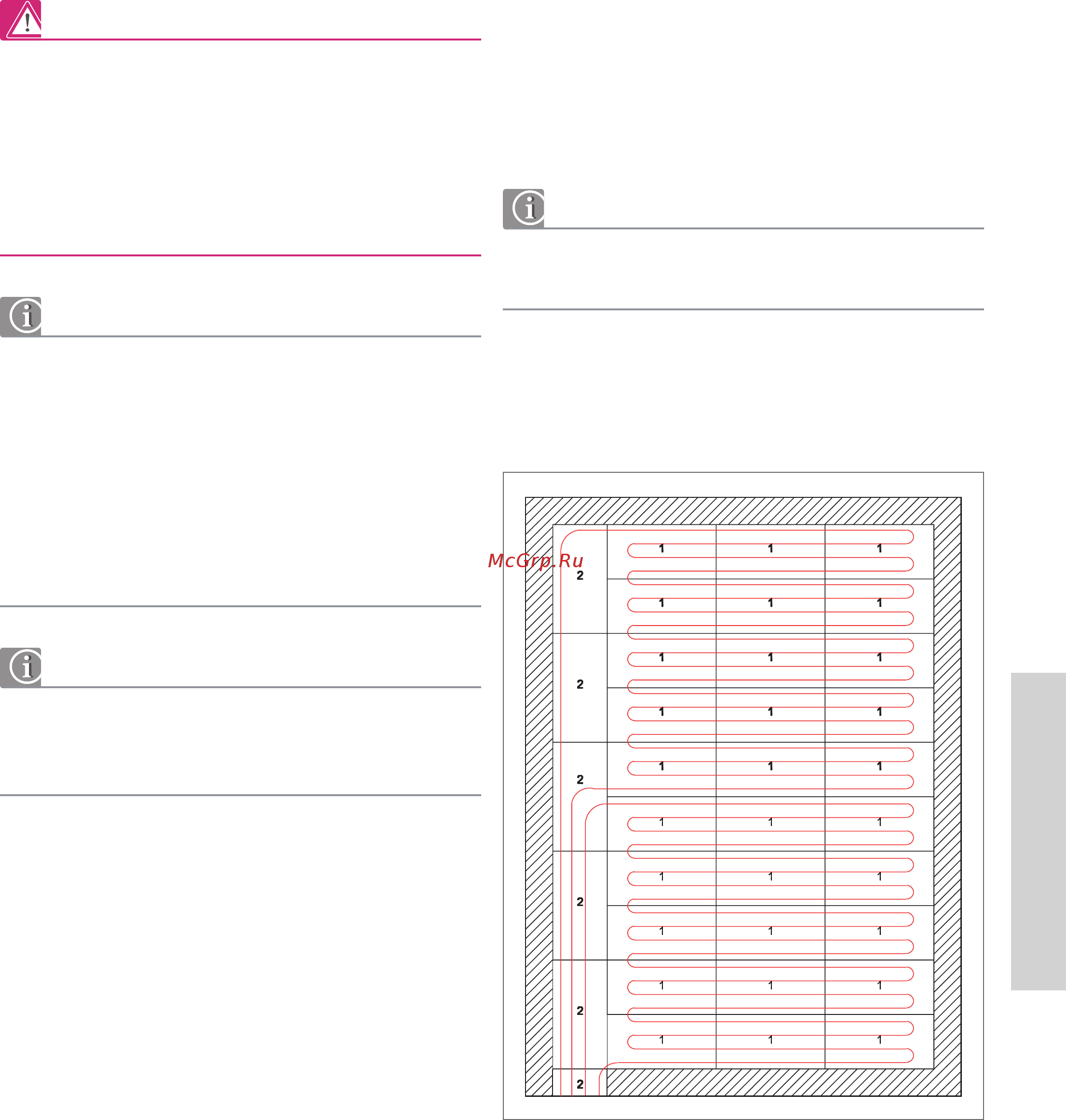

Рис. 4-69 Пример плана укладки труб в теплоизоляционные маты TS-14
1 теплоизоляционные маты TS-14 с закрепленными
теплопроводными и поворотными пластинами TS-14
2 дополнительные элементы REHAU
