ОБОГРЕВ / ОХЛАЖДЕНИЕ
Случай 1 Случай 2 Случай 3
с TSD без TSD с TSD без TSD с TSD без TSD
Дополнительная
теплоизоляция, Zd
Td = 20–2 древес-
но-волокнистая/
минераловатная
изоляция WLG 040
Zd = 10 EPS 040
DEO dm
Td 2 = 20–2 дре-
весно-волокнистая/
минераловатная
изоляция WLG 040
Zd = 30 EPS 035
DEO dm
Td 2 = 20–2 дре-
весно-волокнистая/
минераловатная
изоляция WLG 040
Zd 1 = 30 EPS 035
DEO dh
Zd = 40 PUR 024
DEO dm
Высота изоляции /
высота конструкции
верхний край трубы [мм]
b = 43 b = 35 b = 53 b = 55 b = 73 b = 65

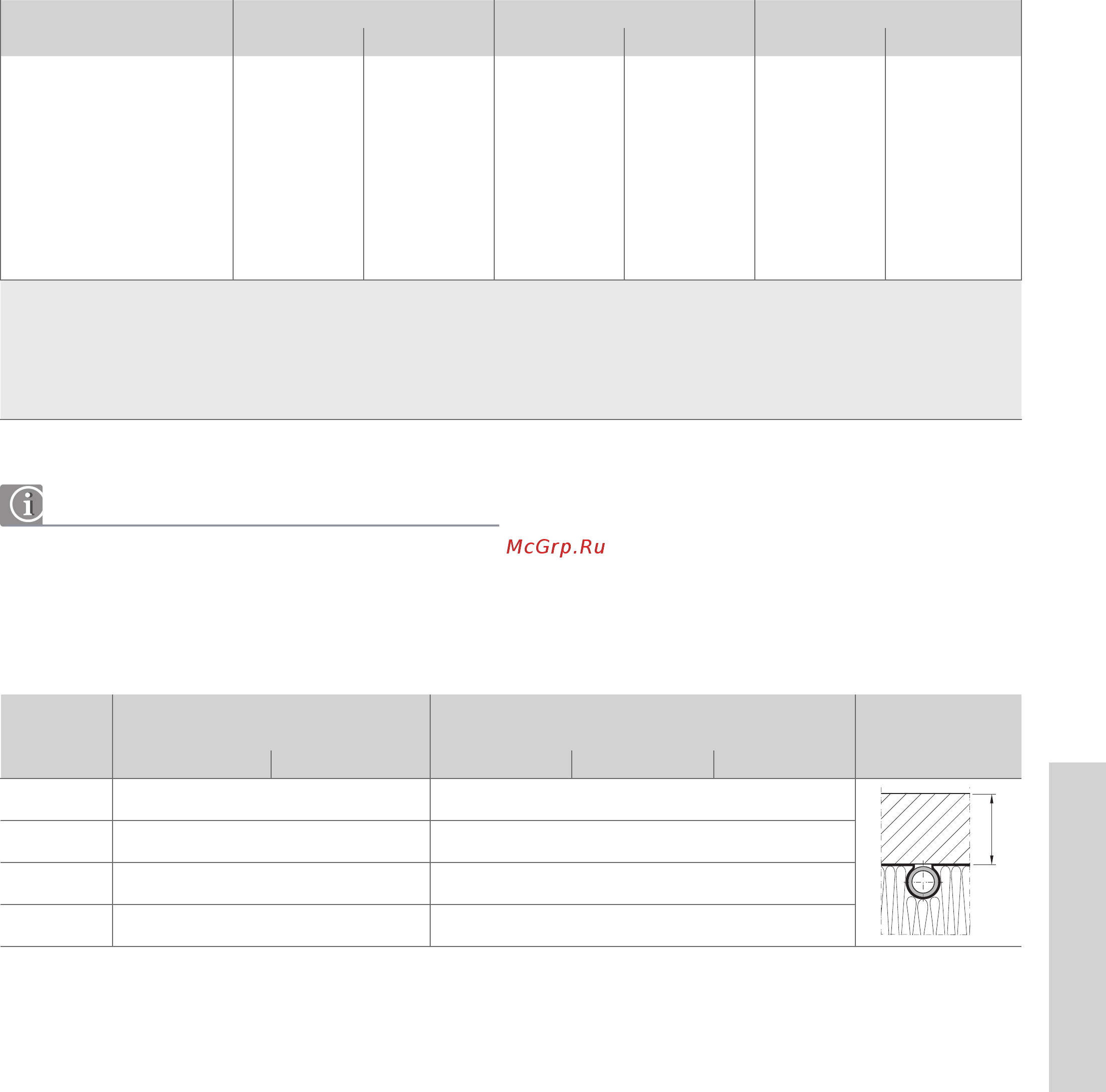

Табл. 4-37 Рекомендованная минимальная толщина изоляции
Область применения и высоты конструкций элементов «сухой» стяжки
представлены отдельно.
____________________________________________________
Рекомендованная минимальная толщина стяжки согласно DIN 18560-2
Нагрузка
[кН/м
²
]
Цементная стяжка CT
класс предела прочности при изгибе
Кальциево-сульфатная жидкая стяжка CAF
класс предела прочности при изгибе
Схема
конструкции
F4 F5 F4 F5 F7
≤ 2
h = 45 мм h = 40 мм h = 40 мм h = 35 мм h = 35 мм
h
≤ 3
h = 65 мм h = 55 мм h = 50 мм h = 45 мм h = 40 мм
≤ 4
h = 70 мм h = 60 мм h = 60 мм h = 50 мм h = 45 мм
≤ 5
h = 75 мм h = 65 мм h = 65 мм h = 55 мм h = 50 мм
Табл. 4-38 Толщины стяжки согласно DIN 18560-2 (с трубами RAUTHERM S 14 x 1,5 мм)
