62
Теплотехнические испытания
Система теплоизоляционных матов TS-14 сертифицирована и про-
шла Теплотехнические испытания согласно DIN EN 1264.
Регистрационный номер: 7 F 186
При проектировании и монтаже «сухой» системы укладки труб сле-
дует соблюдать требования DIN EN 1264, часть 4.
Диаграммы удельной тепловой нагрузки Вы найдете
на сайте www.rehau.ru.
1
2
3
4
5
6
9
10
11
12
13
14
8
7

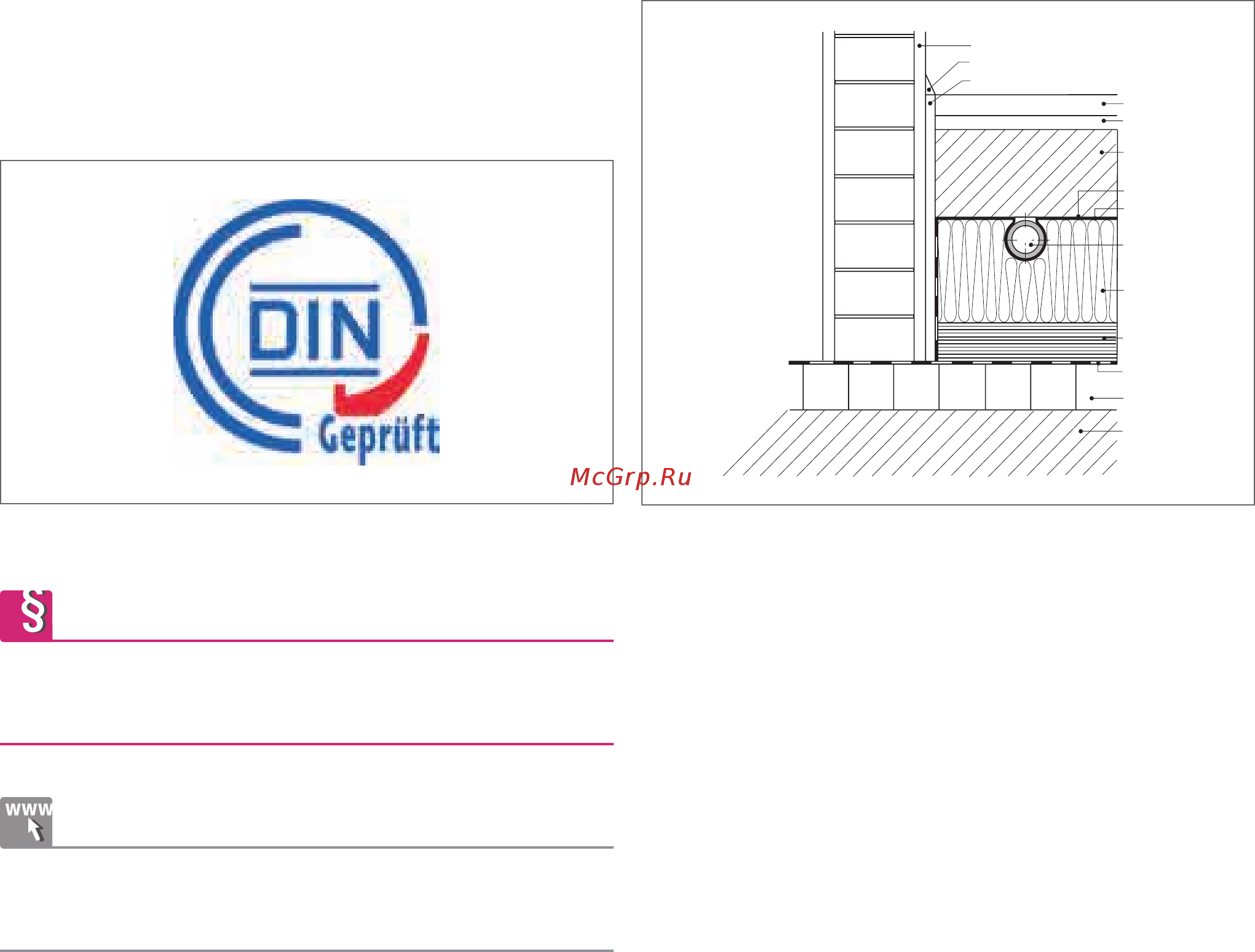

Рис. 4-71 Система теплоизоляционных матов TS-14 с проложенной трубой
RAUTHERM S
1 внутренняя штукатурка
2 плинтус
3 отстенная теплоизоляция
4 плитка керамическая или из природного камня
5 плиточный клей
6 «сухая» стяжка
7 защитная пленка согласно DIN 18560, ПЭ-пленка или
пергамин
8 теплопроводная пластина, закрепленная в позиции 9
9 труба RAUTHERM S
10 монтажные маты REHAU из вспененного полистирола PS
11 тепло-и шагозвукоизоляция
12 гидроизоляция (согласно DIN 18195)
13 перекрытие в чистоте
14 грунт
