63
ОБОГРЕВ / ОХЛАЖДЕНИЕ
4.9 Система для реконструкции 10

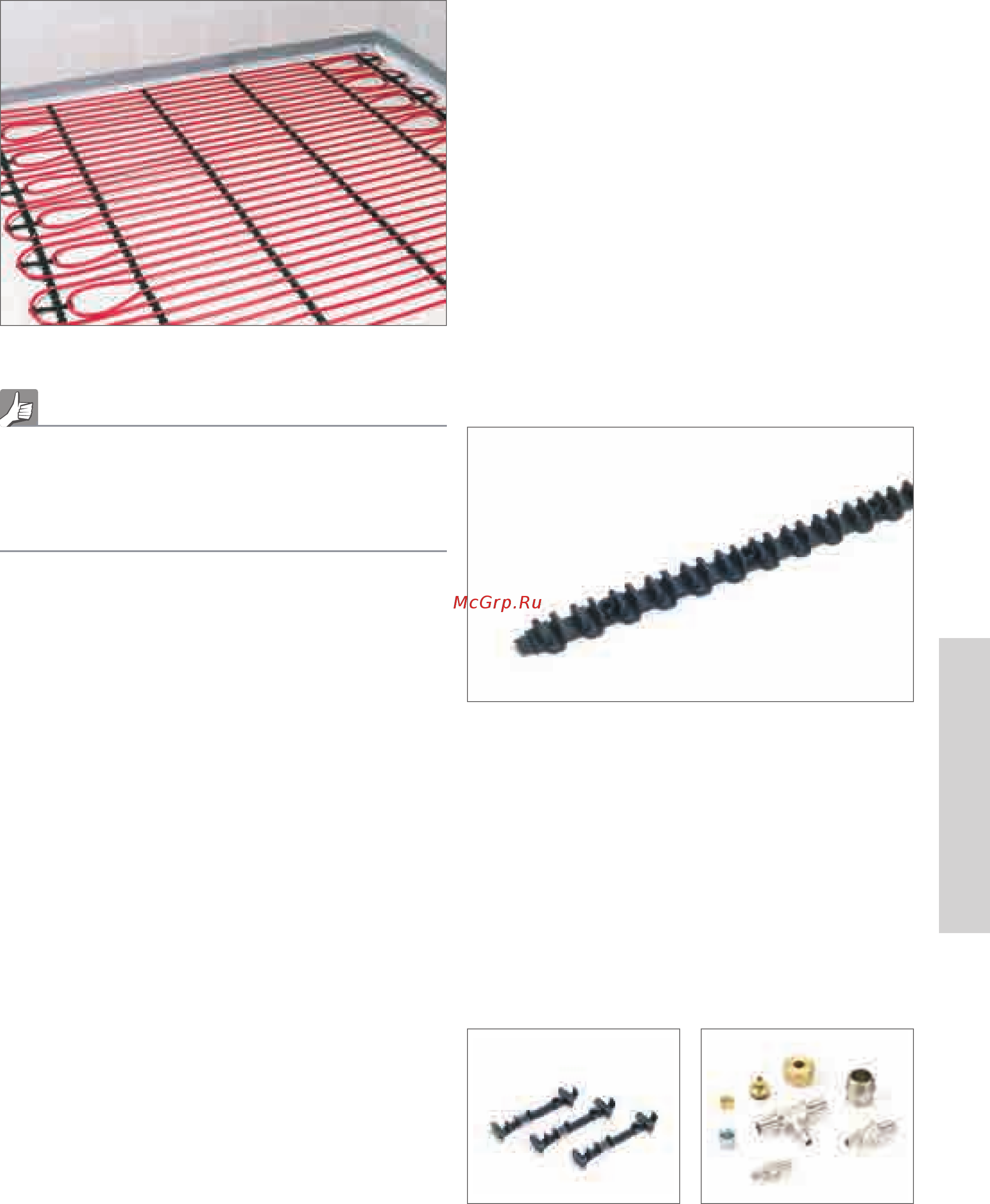

Рис. 4-72 Напольная фиксирующая шина для «мокрого» способа монтажа
- Быстрая и удобная укладка гибких труб;
- большое разнообразие подключений контуров;
- малая высота конструкции пола;
- надежная фиксация труб.
Область применения
Реконструкция жилых и общественных зданий, особенно в небольших
помещениях, укладка на старую плитку в ванных комнатах, на кухнях
или на стяжку. Наиболее хорошо сочетается с самовыравнивающими-
ся массами для создания невысоких конструкций полов.
Компоненты системы:
- REHAU фиксирующая шина 10;
- REHAU двойной фиксатор 10;
- REHAU переход 10 x R ½";
- REHAU равнопроходная муфта 10;
- REHAU надвижная гильза 10;
- REHAU переходная муфта 17-10;
- REHAU переходная муфта 20-10;
- REHAU тройник 17-10-17;
- REHAU тройник 20-10-20.
Трубы REHAU для применения:
- RAUTHERM S 10,1 x 1,1 мм;
- RAUTHERM S 17 x 2,0 мм для подводок;
- RAUTHERM S 20 x 2,0 мм для подводок и объединения в маги-
страль.
Комплектующие:
- REHAU отстенная изоляция 80 мм;
- REHAU гофротруба 12/14;
- REHAU гофротруба 17;
- REHAU гофротруба 20;
- REHAU профиль для температурно-деформационного шва.
Описание
REHAU фиксирующая шина 10 состоит из ударопрочного и высоко-
стабильного полипропилена. Она предназначена для фиксации труб
с теплоносителем на имеющихся несущих основаниях, например плит-
ке или стяжке. Возможен шаг труб 2,5 см и кратные ему. Устойчивое
к скручиванию основание фиксирующей шины имеет толщину 4 мм
при высоте конструкции 13 мм. В зоне поворота труб применяется
двойной фиксатор 10 для надежной фиксации труб. Контуры обогрева/
охлаждения формируются трубой RAUTHERM S 10,1 x 1,1 мм.
Рис. 4-73 Фиксирующая шина 10
С помощью тройников REHAU несколько контуров напольного обо-
грева/охлаждения можно объединить по попутной схеме в соответ-
ствующую зону и присоединить к одному из отводов распредели-
тельного коллектора REHAU. Отстенная изоляция REHAU служит для
восприятия температурных расширений стяжки. Если это не противо-
речит требованиям изготовителей самовыравнивающихся стяжек,
отстенная изоляция REHAU прокладывается по всему периметру
помещения. На подводки к коллектору в месте выхода их из стяжки
надевается гофротруба REHAU, что предохраняет их от повреждения
об острую кромку стяжки.
Рис. 4-74 Двойной фиксатор 10 Рис. 4-75 Фасонные части
