64
Рекомендации по монтажу напольных систем
Раскладка труб производится одинарным или двойным змеевиком.
1. Установить распределительный шкаф REHAU.
2. Смонтировать распределительный коллектор REHAU.
3. Закрепить отстенную изоляцию REHAU по всему периметру по-
мещения.
Для крепления фиксирующей шины 10 и двойного фиксатора 10
могут применяться обычные крепежные средства: дюбели с само-
резом, или забивные дюбели 6 x 40, или другой подходящий для
этого случая крепеж.
4. С основания следует удалить пыль.
5. Закрепить фиксирующие шины на имеющемся основании. При
этом соблюдая следующие расстояния:
- между двумя шинами: ≤ 40 см;
- между шиной и углом помещения и началом контура:
мин. 20 см;
- между точками крепления шины: ≤ 20 см.
6. Отдельные подводки закрепить при необходимости обрезками
фиксирующих шин 10 в соседних клеммах.
7. Закрепить двойной фиксатор на основании.
8. Выложить контур обогрева / охлаждения.
9. Зафиксировать трубу RAUTHERM S в фиксирующих шинах 10
и двойных фиксаторах.
10. Подводки при необходимости теплоизолировать согласно дей-
ствующим нормам.
11. Присоединить подводки к распределительному коллектору.
При использовании жидких стяжек следует обеспечить горизонталь-
ность укладки. Укладка труб должна вестись без перекручивания.
Для того чтобы предотвратить подъемы труб в зонах поворота, следу-
ет надежно закреплять фиксаторы к основанию.
≤
≥
≤
≥

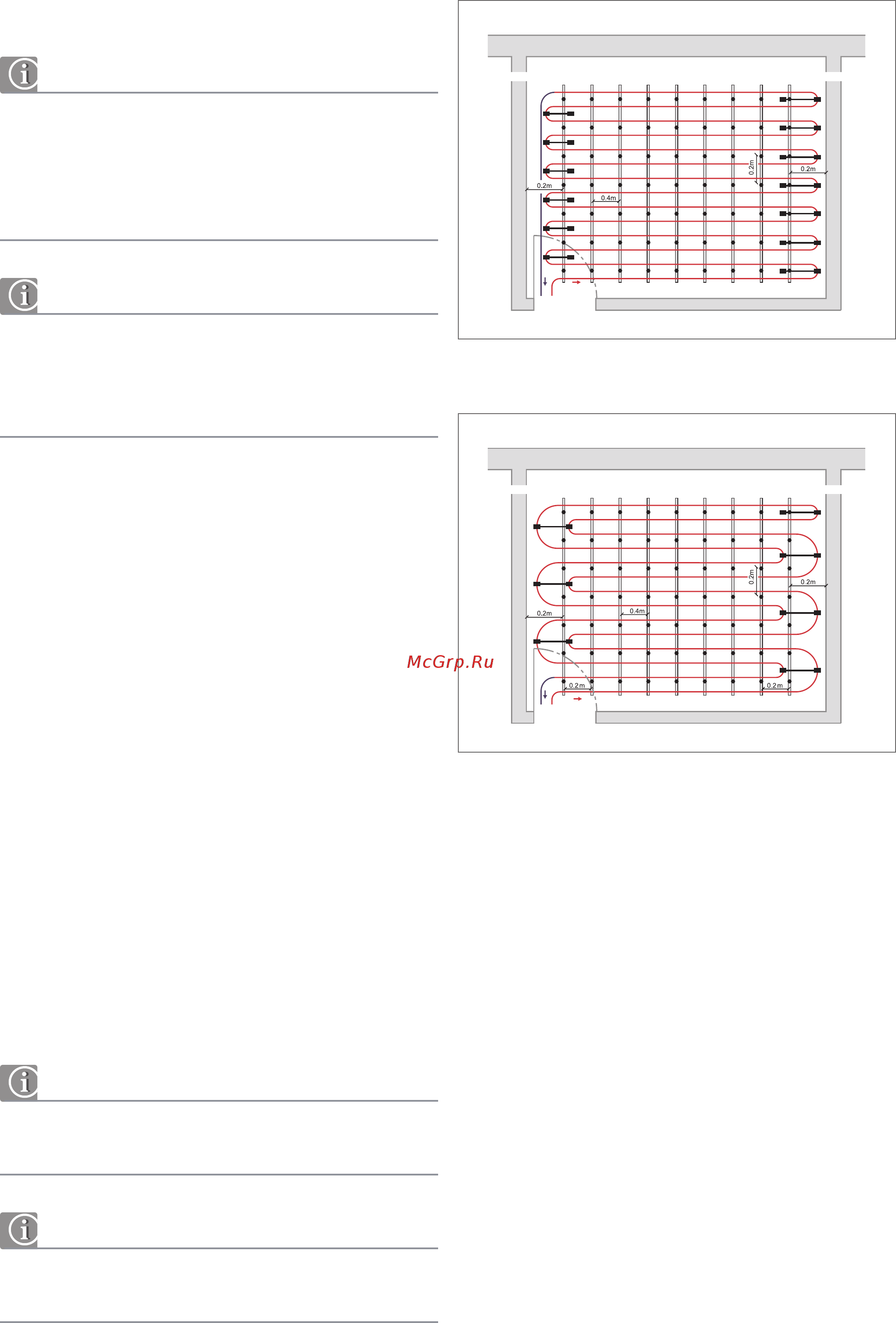

Рис. 4-76
Укладка одинарным змеевиком, шаг 10 (вид сверху на поверхность пола)
≥
≤
≤
≥
Рис. 4-77
Укладка двойным змеевиком, с шагом 5 см (вид сверху на поверхность пола)
Проектирование и координация
Следует обращать внимание на следующие пункты:
- по возможности раннее согласование между монтажником
отопления, укладчиком стяжки по поводу сроков и обработки пола
в зонах монтажа;
- безукоризненное соблюдение времени высыхания и твердения
стяжек.
