Через несколько минут непрерывной работы под
управлением регулятора комнатной температуры,
различные герметики и остатки материалов,
использованных при производстве котла, испарятся, и
можно выполнить следующие проверки:
− Проверьте давление в питающем газопроводе;
− Проверьте горение,
ПРОВЕРКА ДАВЛЕНИЯ В ПИТАЮЩЕМ ГАЗОПРОВОДЕ

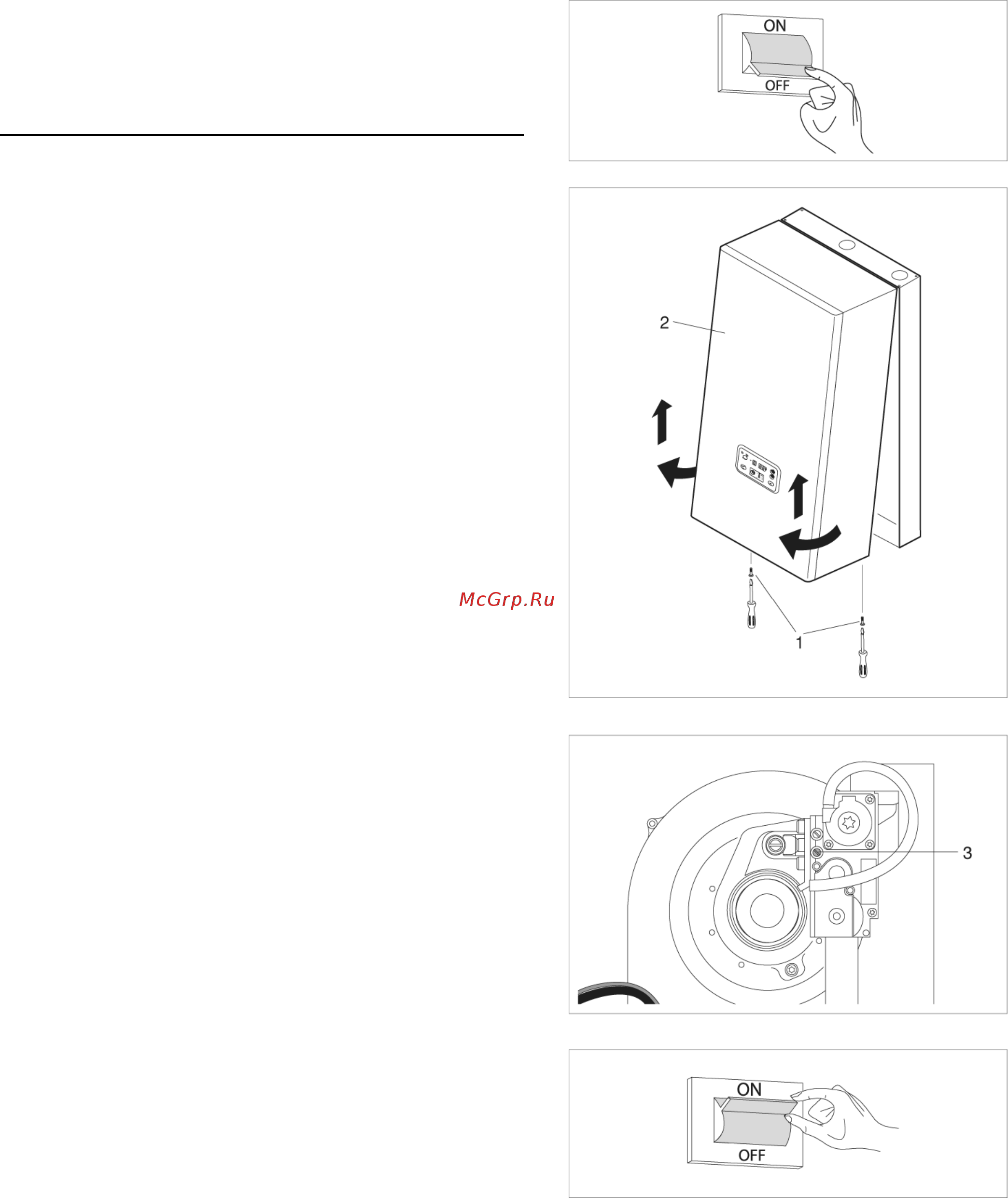

− Переведите главный выключатель в положение “off”
(выключено);
− Отвинтите крепежные винты (1), которые находятся
на передней панели (2);
− Выдвиньте основание лицевой панели (2) вперед и
вверх, чтобы отсоединить его от рамы и снимите его;
− Приблизительно на два оборота отвинтите винт на
штуцере контроля давления (3), расположенном
перед клапаном газа, и присоедините манометр;
− Переведите главный выключатель/выключатели
системы, в положение “on”, чтобы включить питание
котла.
41
