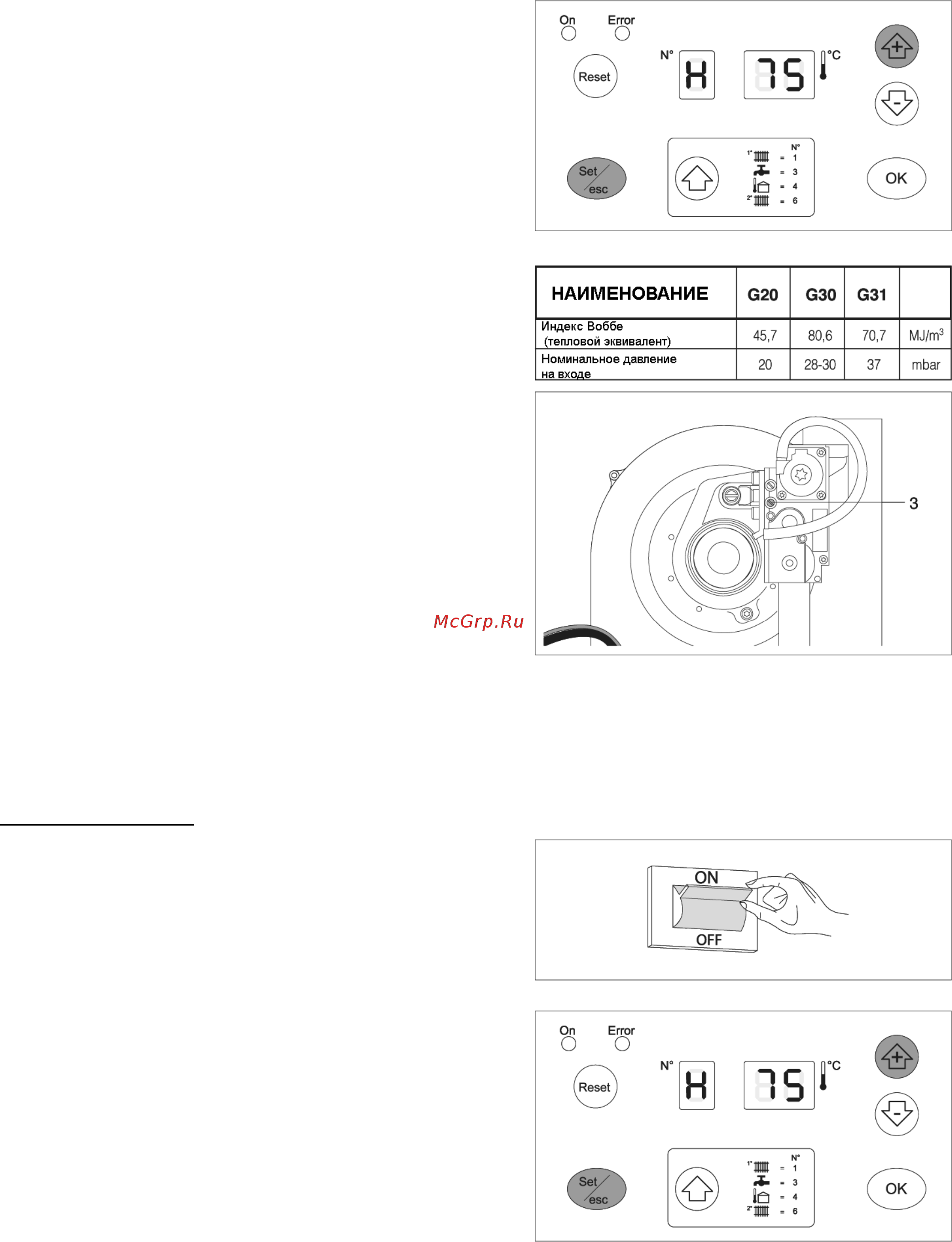

В режиме Тестирования (TEST), можно сгенерировать
запрос на тепло от контура высокой температуры, так
чтобы котел работал на максимальной мощности.
Для этого выполните следующую последовательность
действий:
− Нажмите одновременно кнопки «Set/esc»: и «+» и
удерживайте их нажатыми в течение 5 секунд;
− Запустите котел, отрегулировав соответствующим
образом регулятор температуры в помещении. Котел
будет работать на максимальной мощности, при этом
на дисплее будет отображаться символ «Н», а после
него – температура на выходе (функция прочистки
дымохода);
− Убедитесь в том, что когда горелка работает на
максимальной мощности, давление газа
соответствует номинальному давления на входе, как
показано в таблице справа;
− Отрегулируйте терморегулятор так, чтобы котел
остановился;
− Нажмите кнопку «ОК», чтобы выйти из режима
Тестирование (TEST);
− Отсоедините манометр и затяните винт на штуцере
контроля давления (3), расположенном перед
клапаном газа.
ПРОВЕРКА ГОРЕНИЯ
− Переведите главный выключатель/выключатели
системы, в положение “on”, чтобы включить питание
котла.
−
В режиме Тестирования (TEST), можно сгенерировать
запрос на тепло от контура высокой температуры, так
чтобы котел работал на максимальной мощности.
Для этого выполните следующую последовательность
действий:
− Нажмите одновременно кнопки «Set/esc»: и «+» и
удерживайте их нажатыми в течение 5 секунд;
− Запустите котел, отрегулировав соответствующим
образом регулятор температуры в помещении. Котел
будет работать на максимальной мощности, при этом
на дисплее будет отображаться символ «Н», а после
него – температура на выходе (функция прочистки
дымохода);
42
