4.9.2 Проведение опрессовки
Опрессовку следует проводить с давлением 8,6 бар
(в соответствии с требованиями eвропейских
правил для устройств, работающих под
давлением).
Для измерения давления должен применяться
манометр класса 1,0.
z Спустить воду через кран для наполнения и
слива (Æ рис.23, 1, стр. 21) перед подключением
водяного контура или при негерметичности
ниппельного соединения.
4.9.3 Негерметичное ниппельное
соединение
При обнаружении во время опрессовки
негерметичных ниппельных соединений нужно
поступать следующим образом.
z Демонтировать питательную и запирающую
трубы.

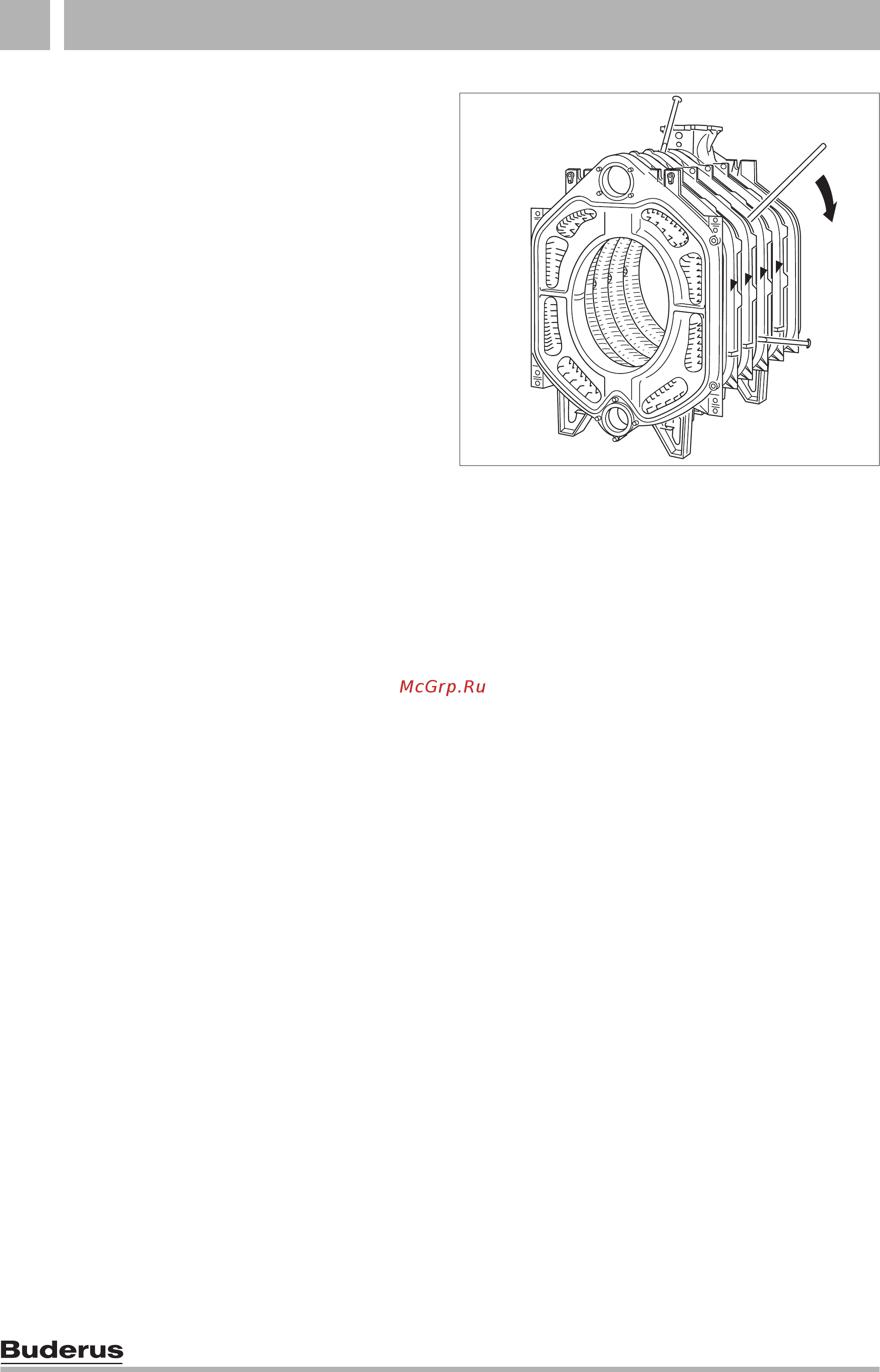

Рис. 25 Разъединение секций котла
z Отвернуть гайки с анкерных штанг и снять
анкерные штанги.
z Вставить (забить) клинья или зубило в
предусмотренные для этого места, вверху и
внизу между секциями и разобрать котловой
блок
в месте утечки (Æ рис.25).
z При повторной сборке нужно обязательно
установить новый ниппель и новый
уплотнительный шнур.
z Заново стянуть котловой блок, используя
стяжной инструмент.
z Повторить опрессовку.
