Buderus Logano GE615 1020 [42/56] Включение отопительной установки
![Buderus Logano GE615 1020 [42/56] Включение отопительной установки](/views2/1422103/page42/bg2a.png)
42
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano GE615 • Издание 02/2006
Включение отопительной установки5
5 Включение отопительной установки
В этой главе описывается включение
отопительного котла с системой управления
Logamatic серии 4000. Пуск в эксплуатацию
различных видов систем управления проходит
одинаково.
z При проведении пуска в эксплуатацию
необходимо заполнить протокол
(Æ см. главу 5.4, стр.44).
z Загрязненную в результате проведения
строительных работ горелку нужно очистить
перед включением.
5.1 Подготовка отопительной установки к пуску
z Для пуска в эксплуатацию нужно обеспечить
нормальное рабочее давление (в закрытых
отопительных установках) или необходимый
уровень заполнения (в открытых отопительных
установках).
z Проверьте, правильно ли установлены
направляющие пластины дымовых газов.

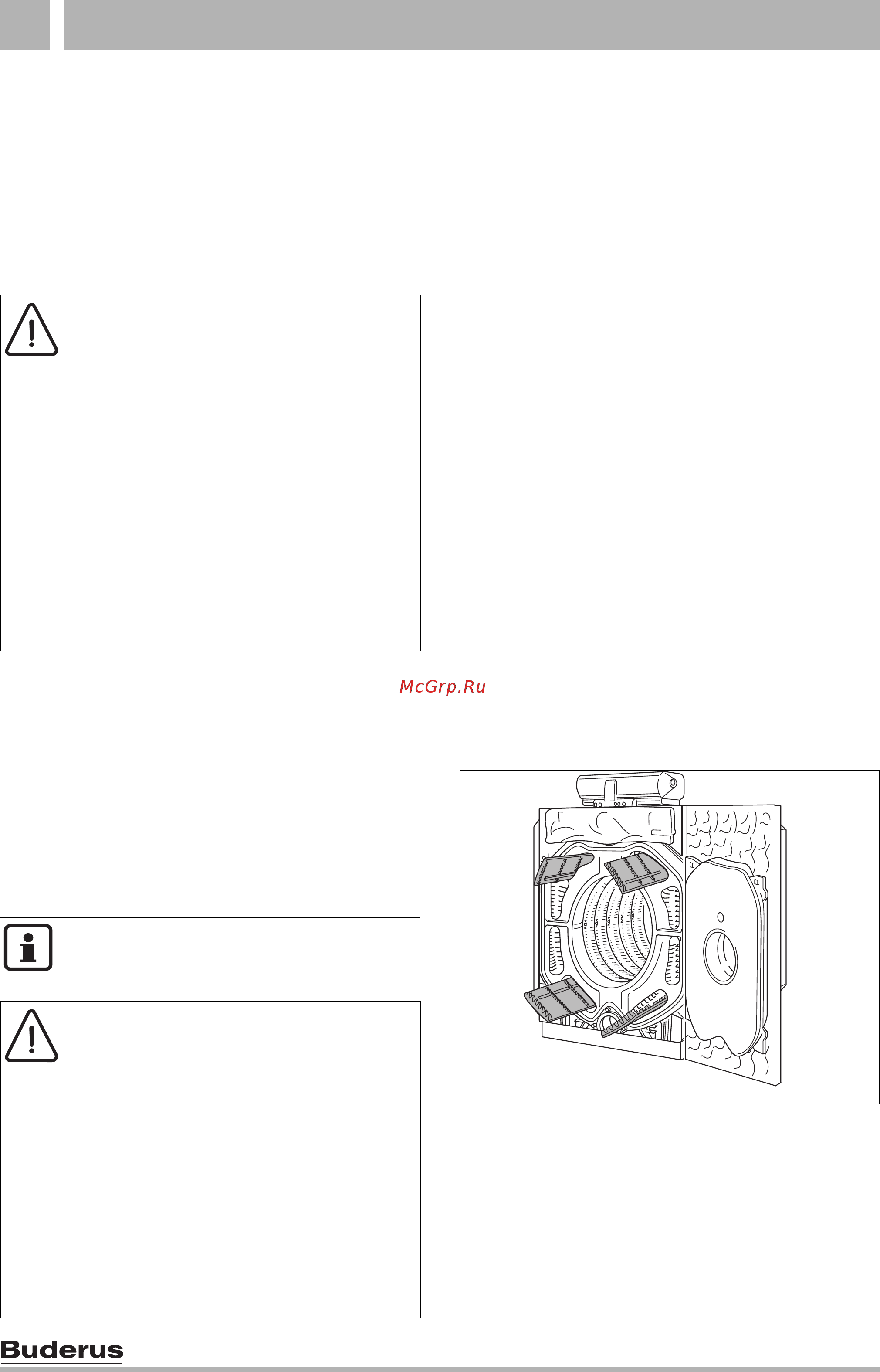

Рис. 56 Проверка правильного положения
направляющих пластин дымовых газов
Осторожно: возможно повреждение
котла
из-за загрязненного воздуха для
горения.
z Обеспечьте достаточную подачу
приточного воздуха.
z Не допускайте использования и
хранения в помещении котельной
хлорсодержащих чистящих средств и
галогенуглеводородов (например,
веществ в аэрозольной упаковке,
растворителей, очистителей, краски,
клея).
z Никогда не эксплуатируйте котел,
если в котельной, где он установлен,
скопилось много пыли
, например, из-
за проведения строительных работ в
этом помещении.
Данные по качеству котловой воды Æ
приведены в рабочем журнале.
Осторожно: возможно повреждение
оборудования из-за температурных
напряжений.
При заполнении установки в теплом
состоянии температурные напряжения
могут стать причиной трещин на
отопительном котле. Котел становится
негерметичным.
z Заполняйте отопительную установку
только в холодном состоянии
(температура подающей линии не
должна превышать 40 °C).
z Заполняйте котел во время
эксплуатации исключительно через
кран на трубопроводе (
на обратной
линии) отопительной установки.
