Осмотр и техническое обслуживание отопительного котла 7
z Слегка приподнять и снять части боковой стенки
(со смотровым люком). Части передней стенки
(обшивку дверцы горелки) не демонтировать.
z Отвернуть сбоку гаечным ключом крепежные
болты дверцы горелки.
z Открыть дверцу горелки.
7.3 Чистка отопительного котла
Чистка отопительного котла может быть сухой с
использованием щеток и/или влажной. Устройства
для чистки котла можно приобрести по
дополнительному заказу.
7.3.1 Чистка котла щетками
z Вынуть вперед направляющие пластины
дымовых газов из газоходов.

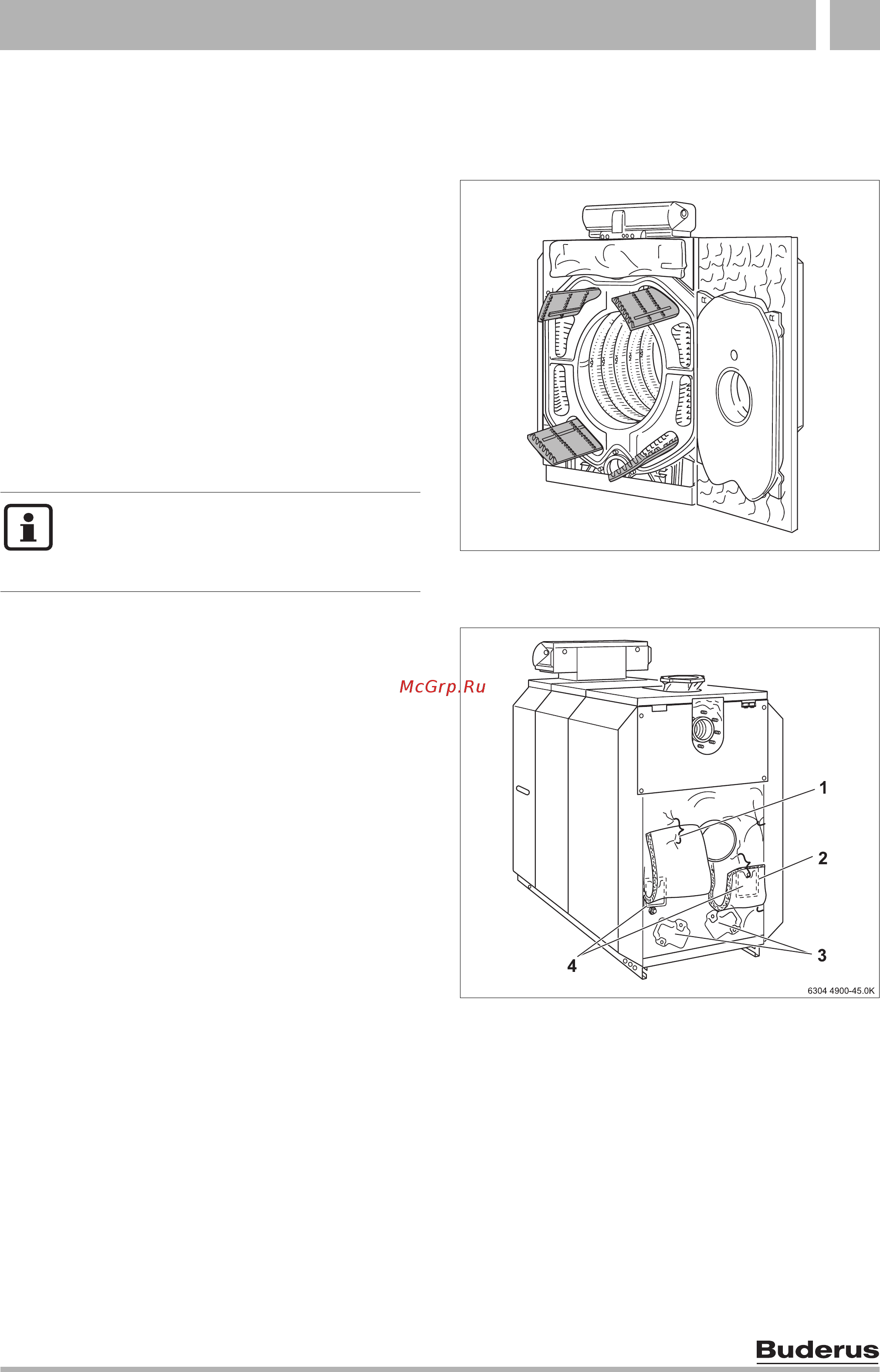

Рис. 61 Удаление направляющих пластин
дымовых газов
z Снять заднюю стенку котла.
z Снять пружинные стяжки под патрубком
дымовых газов (Æ
см. рис.41, стр.34).
z Оба конца теплоизоляции поднять наверх и там
закрепить пружинным стяжками.
z Снять крышки для чистки на коллекторе
дымовых газов.
Рис. 62 Снятие крышек для чистки
1 теплоизоляция (отогнутая вверх)
2 теплоизоляция (отогнутая вверх)
3 крышки люков для чистки на задней секции
4 крышки люков для чистки на сборном коллекторе
дымовых газов
Отопительный котел с 16 секциями не
имеет направляющие пластины
дымовых газов (Æ см. главу 4.11.4,
стр.27 и далее).
