38
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano GE615 • Издание 02/2006
Монтаж4
z Скрепить верхнюю заднюю стенку котла сзади с
крышкой и с боковыми стенками.
z Прикрепить к боковым стенкам нижнюю заднюю
стенку котла с направленным вниз вырезом для
подключения наполнения и слива.

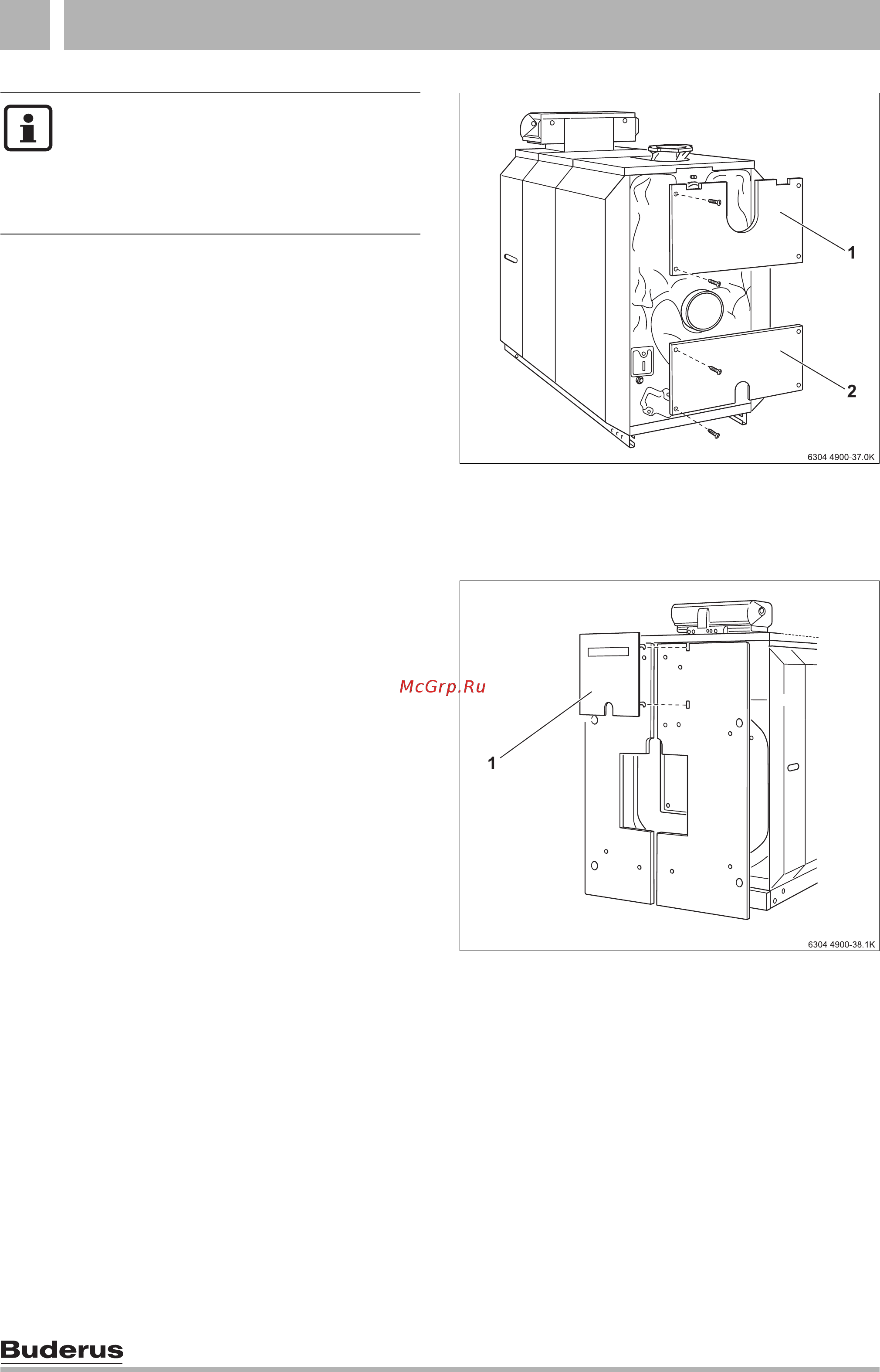

Рис. 49 Монтаж верхней и нижней задних стенок
котла
1 верхняя задняя стенка
2 нижняя задняя стенка
z Прикрепить левую и правую передние стенки
четырьмя болтами к литым выступам на дверце
горелки.
z Установить декоративную панель дверцы
горелки в отверстия на передней стенке.
Рис. 50 Монтаж левой и правой передних стенок
1 декоративная панель горелки
Перед укладкой других элементов
крышки нужно установить систему
управления, проложить капиллярные
трубки к гильзам и вставить датчики
в эти гильзы (Æ см. главу 4.16.1,
стр. 39 и далее).
