34
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano GE615 • Издание 02/2006
Монтаж4
z Установить нижние продольные траверсы
отбортовкой вовнутрь и продольным отверстием
назад сбоку на поперечные траверсы и закрепить
саморезами.
z Теплоизоляцию задней секции надеть на
патрубок дымовых газов. Вырез для обратной
линии котла должен быть направлен вверх.
z Прикрепить теплоизоляцию задней секции двумя
пружинными стяжками к задней верхней
траверсе.
z Разрез под патрубком дымовых
газов стянуть
пружинной стяжкой.

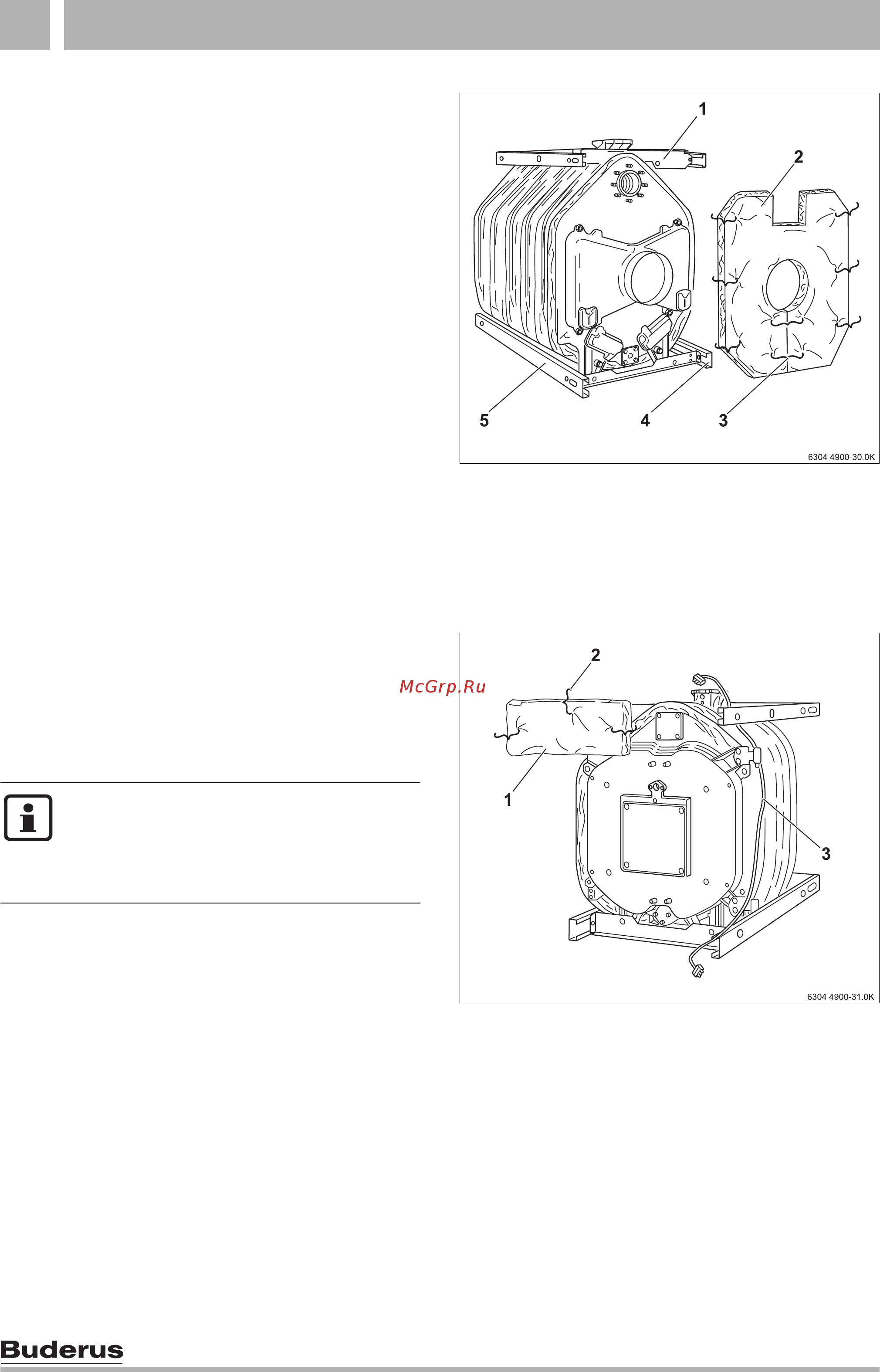

Рис. 41 Установка продольных траверс и
теплоизоляции
1 задняя верхняя траверса
2 теплоизоляция задней секции
3 пружинные стяжки
4 нижняя продольная траверса
5 нижняя продольная траверса
z Прямоугольный элемент теплоизоляции надеть
на переднюю верхнюю траверсу.
z Закрепить теплоизоляцию 3 пружинными
стяжками.
z Провести кабель горелки вниз над
теплоизоляцией сбоку котлового блока.
Рис. 42 Монтаж прямоугольного элемента
теплоизоляции и кабеля горелки
1 теплоизоляция
2 пружинные стяжки
3 кабель горелки
Для избежания повреждения кабеля
горелки при открывании дверцы горелки
его нужно всегда прокладывать со
стороны шарниров – в зависимости от
места установки дверцы горелки.
