33
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano GE615 • Издание 02/2006
Монтаж 4
4.15.2 Установка траверс
z Установить поперечную траверсу спереди
сверху на литом выступе и закрепить болтами
(M8 x 12). Отбортовка передней траверсы
должна быть направлена вперед.
z Установить поперечную траверсу сверху сзади
на литом выступе и закрепить болтами (M8 x 12).
Отбортовка задней траверсы должна быть
направлена назад.
z Продольные траверсы установить сбоку на
поперечные траверсы и закрепить саморезами.
Отбортовка
продольных траверс должна быть
направлена назад, продольные отверстия
должны быть расположены к середине котла.

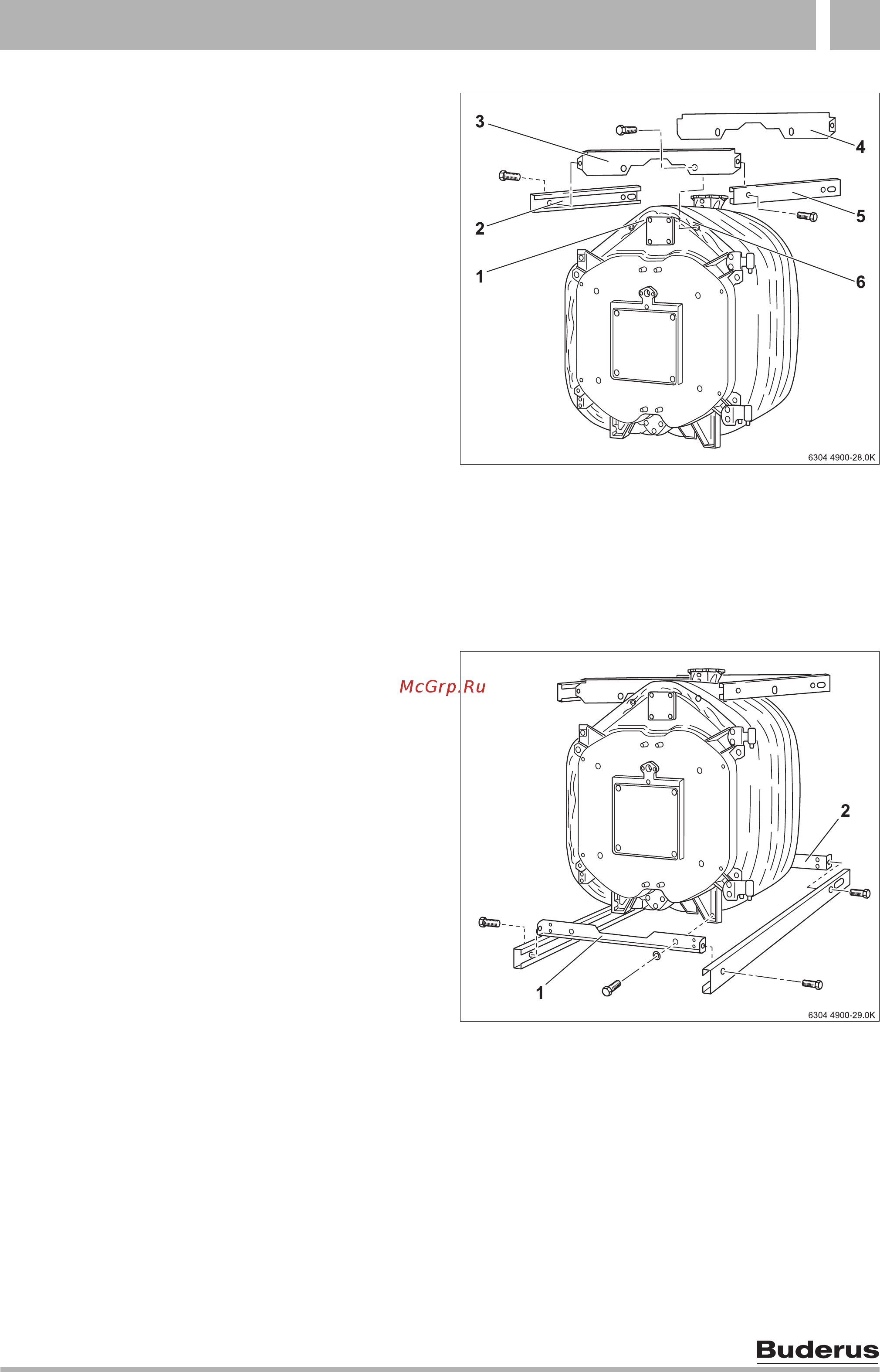

Рис. 39 Установка поперечных и продольных
траверс
1 литой выступ
2 продольная траверса
3 поперечная траверса (сверху спереди)
4 поперечная траверса (сверху сзади)
5 продольная траверса
6 литой выступ
z Закрепить нижние поперечные траверсы
болтами к опорам крайних секций.
Рис. 40 Установка нижних поперечных траверс
1 поперечная траверса (внизу спереди)
2 поперечная траверса (внизу сзади)
