28
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano GE615 • Издание 02/2006
Монтаж4

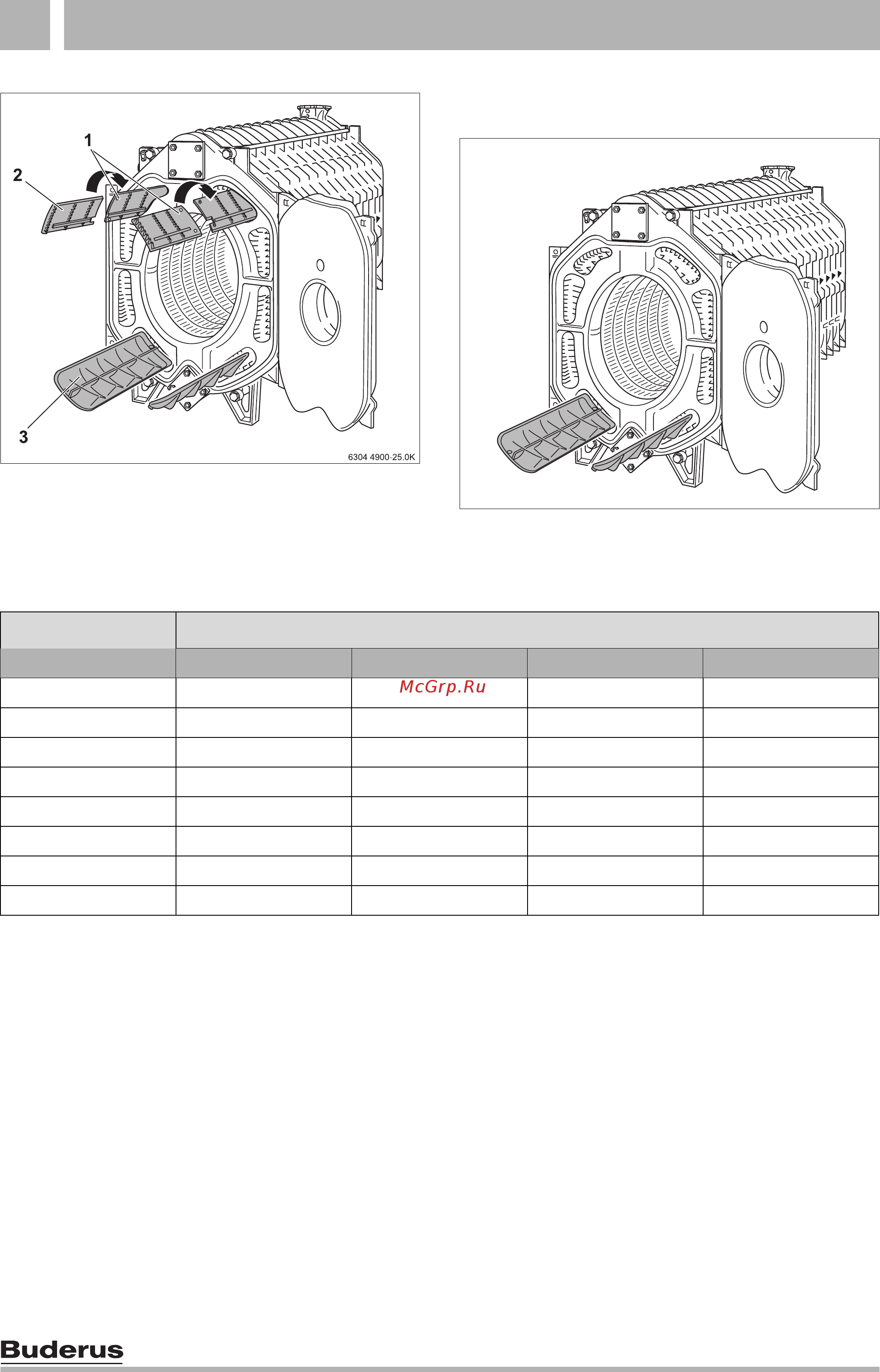

Рис. 31 Установка направляющих пластин
дымовых газов (котловой блок из
13 секций)
1 направляющие пластины серповидного
профиля (отдельные части)
2 направляющие пластины серповидного
профиля (отдельные части)
3 направляющая пластина волнового профиля
Рис. 32 Установка направляющих пластин
дымовых газов (котловой блок из
15 секций)
Колво секций Количество направляющих пластин дымовых газов
вверху слева вверху справа внизу слева внизу справа
9 2 серповидные 2 серповидные 2 серповидные 2 серповидные
10 2 серповидные 2 серповидные 2 серповидные 2 серповидные
11 2 серповидные 2 серповидные 2 серповидные 2 серповидные
12 1 волновая 1 волновая 2 серповидные 2 серповидные
13 2 серповидные 2 серповидные 1 волновая 1 волновая
14 1 волновая 1 волновая 1 волновая 1 волновая
15 ––1 волновая 1 волновая
16 ––––
Таб. 10 Количество направляющих пластин дымовых газов
