26
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano GE615 • Издание 02/2006
Монтаж4
4.11 Монтаж обшивки и дверцы горелки (поставка отдельными секциями)
При поставке котла в виде блока на нем уже
смонтированы дверца горелки, сборный коллектор
дымовых газов и обе крышки люков для чистки.
4.11.1 Установка сборного коллектора
дымовых газов
Для герметизации соединения котла со сборным
коллектором дымовых газов применяется шнур GP
(стекловолокно в силиконовой оболочке).
z Наклеить уплотнительный шнур GP (длиной
примерно 1500 мм) в паз
задней секции
эластичным клеем.
z Шнур уложить так, чтобы стык находился в
верхней части паза.
z Установить коллектор дымовых газов на четыре
шпильки на задней секции и закрепить гайками с
шайбами.

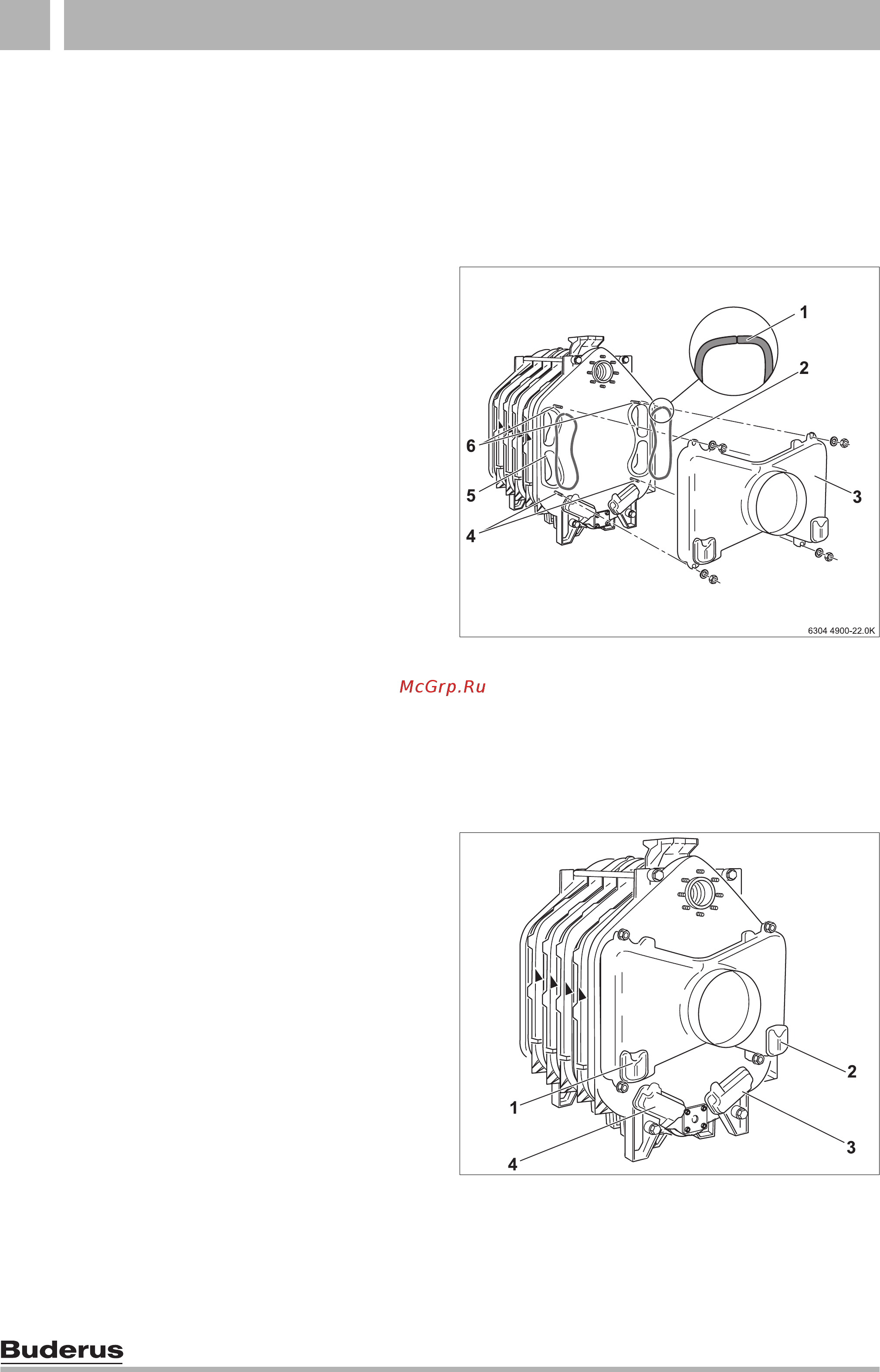

Рис. 27 Установка сборного коллектора дымовых
газов
1 стык уплотнительного шнура в верхней части паза
2 уплотнительный шнур
3 сборный коллектор дымовых газов
4 шпильки
5 задняя секция
6 шпильки
4.11.2 Установка крышек люков для чистки на
задней секции
На рис.28 изображена полностью собранная
задняя секция с крышками люков для чистки на
сборном коллекторе дымовых газов и на задней
секции.
z Вклеить уплотнительный шнур GP10 (длиной
примерно 800 мм) в паз задней секции
эластичным клеем (конец шнура сверху).
z Закрепить крышки люков для чистки
на задней
секции гайками с шайбами.
Рис. 28 Установка крышек люков для чистки
1 крышка люка для чистки на сборном коллекторе
дымовых газов
2 крышка люка для чистки на сборном коллекторе
дымовых газов
3 крышка люка для чистки на задней секции
4 крышка люка для чистки на задней секции
