46
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano GE615 • Издание 02/2006
Осмотр и техническое обслуживание отопительного котла7
7 Осмотр и техническое обслуживание отопительного котла
7.1 Почему важно регулярно
проводить техническое
обслуживание
Осмотр и техобслуживание следует регулярно
проводить:
– для поддержания высокого коэффициента
полезного действия и для экономной
эксплуатации отопительной установки
(низкого потребления топлива),
– для достижения высокой надежности в
эксплуатации,
– для поддержания высокого экологического
уровня процесса сжигания топлива.
Предложите Вашему заказчику заключить договор
о ежегодном осмотре и необходимом техническом
обслуживании. В него должны
быть включены
работы, приведенные в протоколе о ежегодном
осмотре и техническом обслуживании
(Æ см. главу 7.5, стр.51 и далее).
7.2 Подготовка отопительного котла к
чистке
z Выключить отопительную установку
(Æ см. главу 6.1, стр.45).
Открытие дверцы горелки

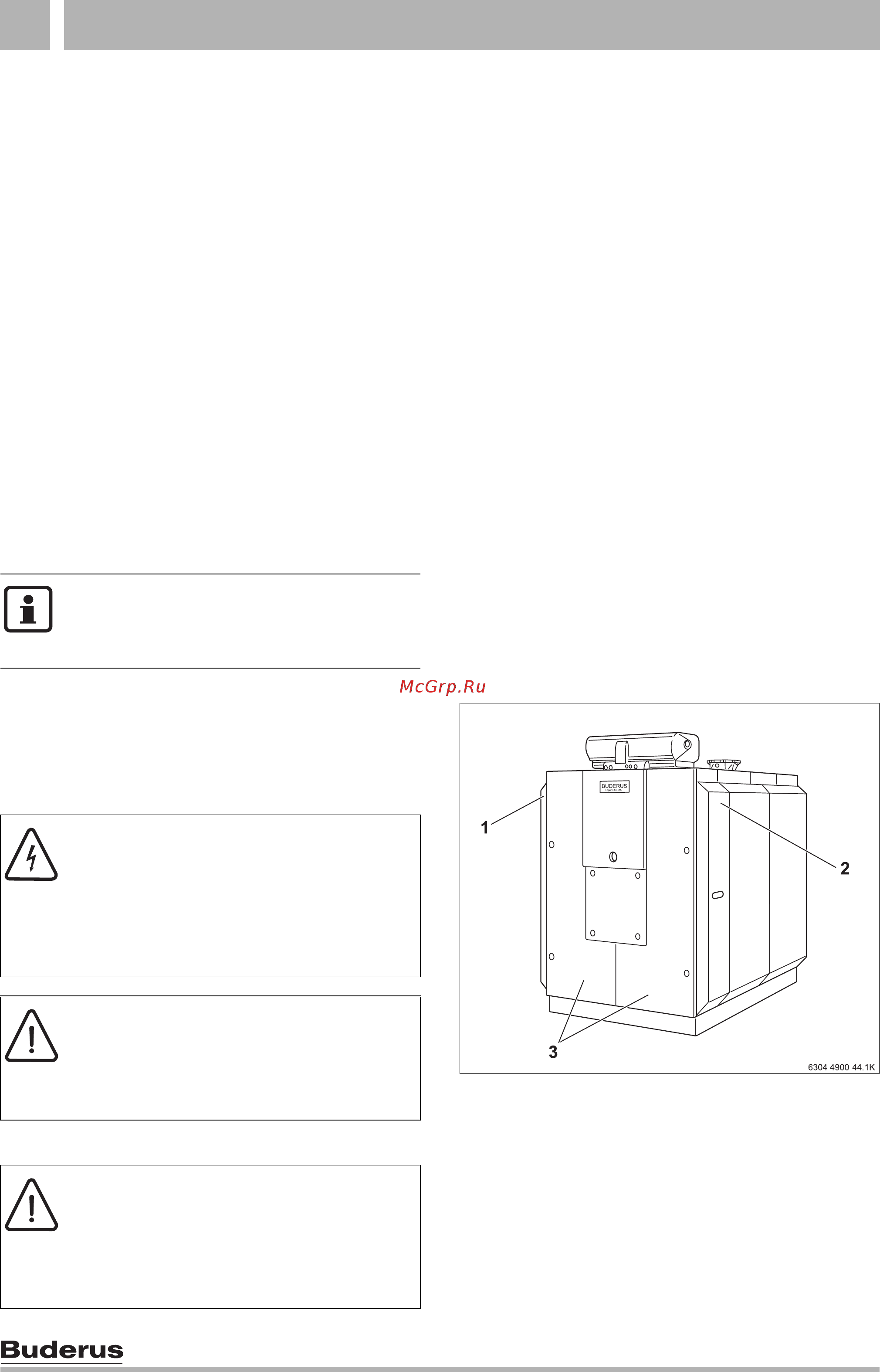

Рис. 60 Открытие дверцы горелки
1 передняя часть боковой стенки (слева)
2 передняя часть боковой стенки (справа)
3 части передней стенки (обшивка дверцы горелки)
Используйте только оригинальные
запасные части от изготовителя котла.
Запасные части можно заказать по
каталогу.
Предупреждение: опасность для жизни
из-за возможного поражения
электрическим током.
z Перед тем, как открыть прибор:
отключите сетевое напряжение на
всех фазах и обеспечьте защиту от
случайного включения.
Предупреждение: опасность для жизни
из-за взрыва воспламенившихся газов.
z Работы с газовым оборудованием
возможны только при наличии
разрешения на их проведение.
Осторожно: возможно повреждение
элементов обшивки
при открывании дверцы горелки.
z Перед открытием дверцы горелки
снимите передние части боковой
стенки.
