Выключение отопительной установки 6
6 Выключение отопительной установки
6.1 Выключение в нормальном
режиме
z Выключить пусковой выключатель на системе
управления (положение "0").
Таким образом, выключается котел и все его
компоненты (в том числе и горелка).
z Закрыть главный запорный кран подачи топлива.

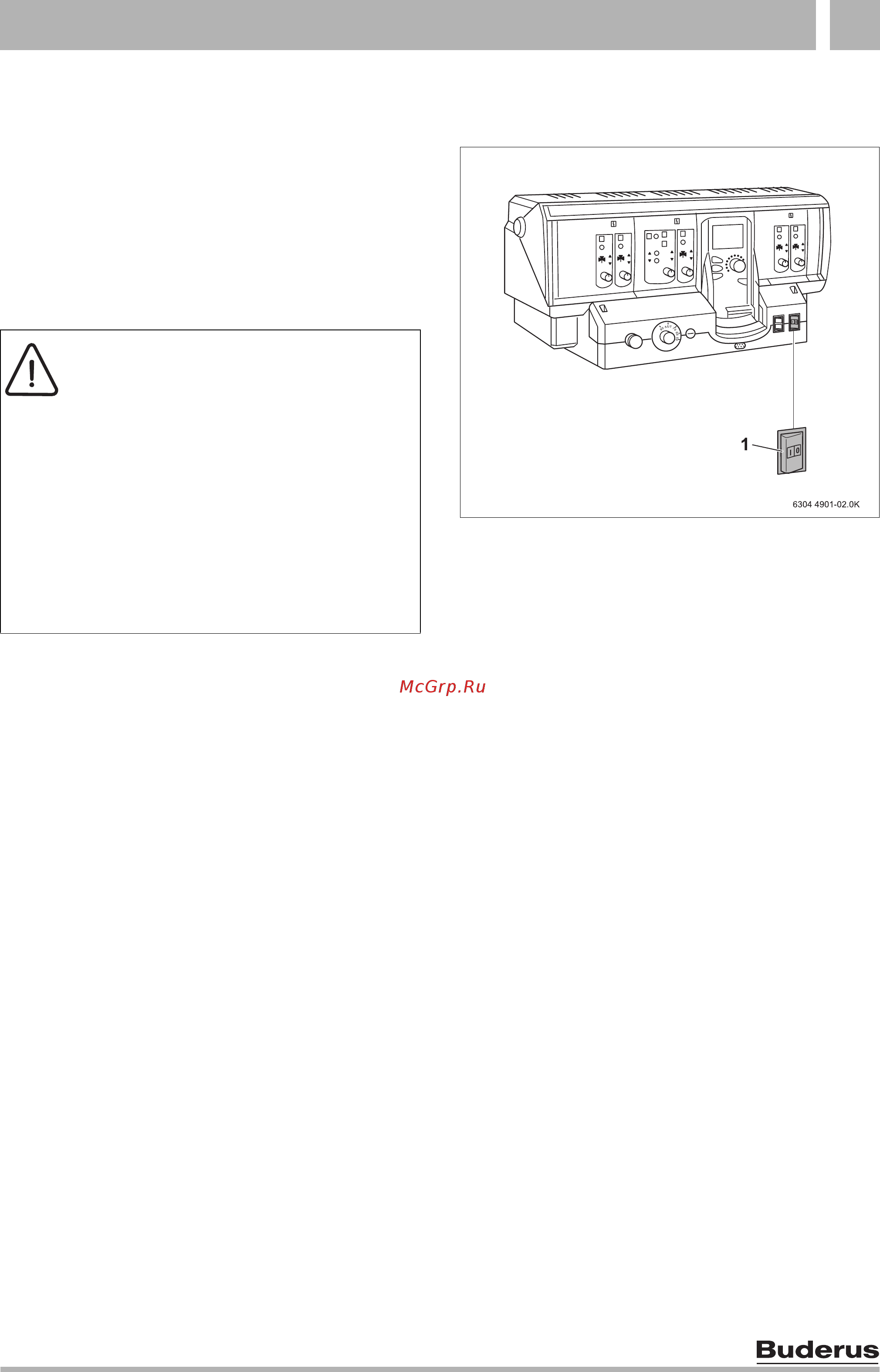

Рис. 59 Выключение отопительной установки
1 пусковой выключатель
6.2 Действия в аварийной ситуации
В случае аварии, например, при пожаре:
z Никогда не подвергайте свою жизнь опасности.
Собственная безопасность всегда важнее всего.
z Закрыть главный запорный кран подачи топлива.
z Обесточить отопительную установку аварийным
выключателем системы отопления или
отключить соответствующий
предохранительный автомат.
Осторожно: возможно повреждение
оборудования
вследствие замерзания установки
Если отопительная установка
выключена, то при отрицательных
температурах она может замерзнуть.
z Всегда держите отопительную
установку включенной.
z Для защиты отопительной установки
от замерзания нужно слить воду из
самой нижней точки трубопроводов
отопления и горячего
водоснабжения.
