36
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano GE615 • Издание 02/2006
Монтаж4
4.15.3 Установка боковых стенок и крышек
z Установить боковые стенки (слева) и крышки
(справа) согласно схеме.

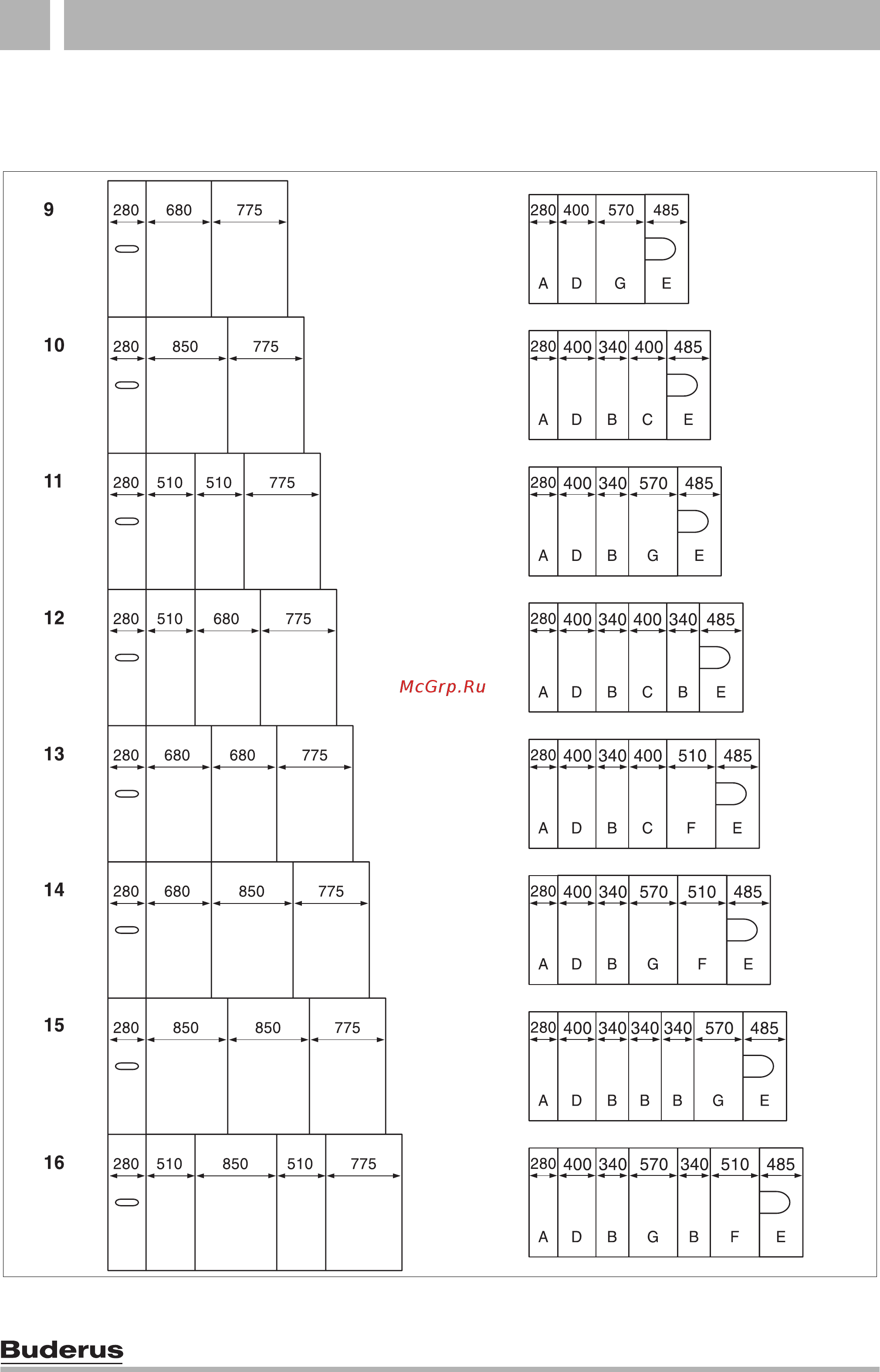

Рис. 46 Расположение боковых стенок (слева) и крышек (справа) для различных размеров котлов
(размеры в мм)
