27
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano GE615 • Издание 02/2006
Монтаж 4
4.11.3 Установка дверцы горелки
На заводе обе шарнирные петли дверцы горелки
устанавливаются справа. Для навески с левой
стороны нужно демонтировать шарнирные петли
справа и установить на дверцу горелки слева.
z Нанести несколько капель клея в пазы для
уплотнения через 15 – 20 см на передней секции.
z Уложить шнур GP в паз передней секции. Стык
уплотнительного шнура
должен находиться
сбоку.
z Привернуть шарнирные крюки двумя болтами
M12 x 55 к передней секции (правая навеска).
Для навески дверцы слева закрепить крюки
соответствующим образом с левой стороны.
z Навесить дверцу, надев петли на дверце на
шарнирные крюки.

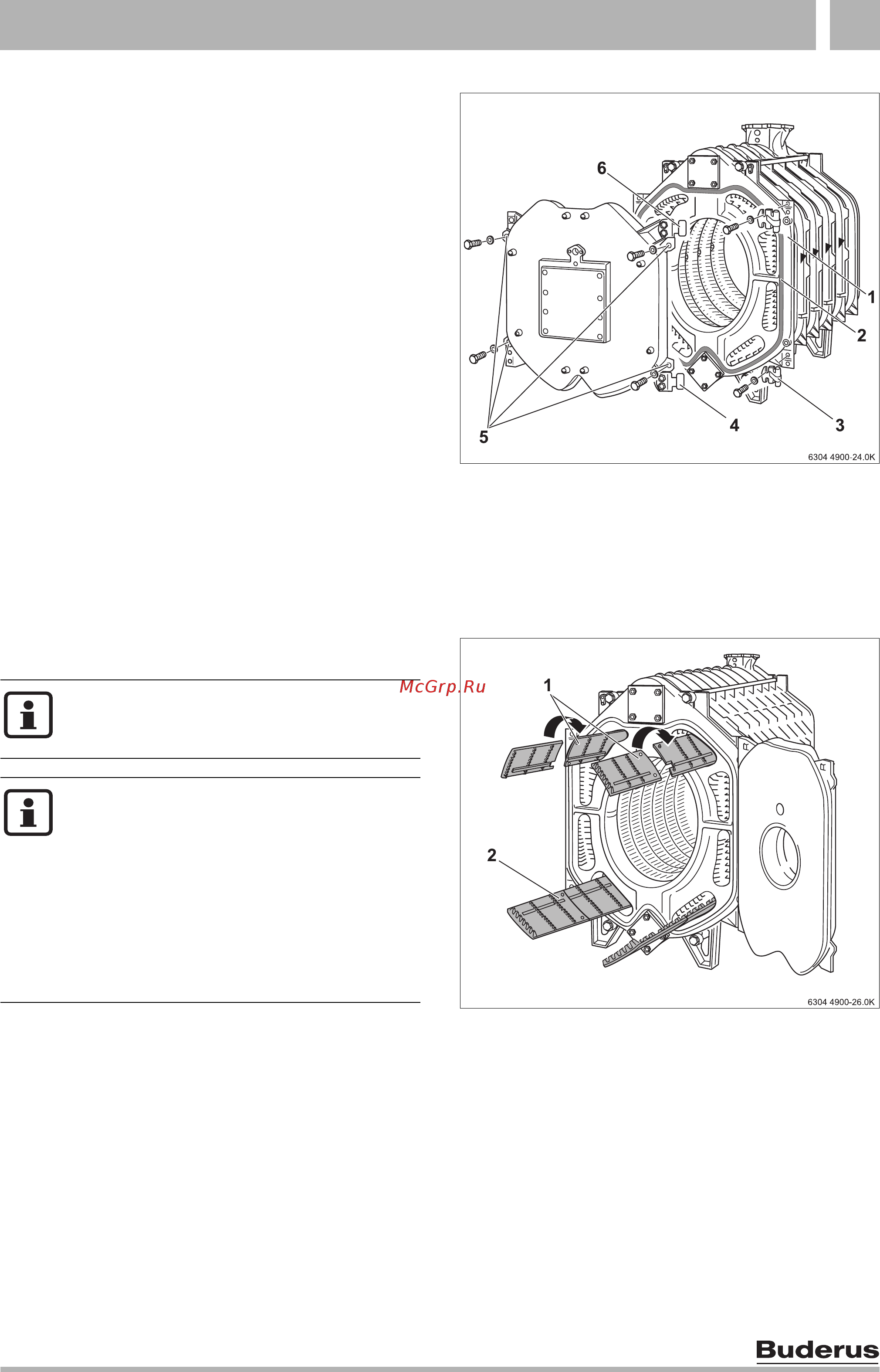

Рис. 29 Установка дверцы горелки
1 шарнирный крюк (верхний)
2 стык уплотнительного шнура (сбоку)
3 шарнирный крюк (нижний)
4 шарнирная петля (нижняя)
5 отверстия в дверце горелки
6 шарнирный крюк (верхний)
4.11.4 Укладка направляющих пластин
дымовых газов
z Вынуть из ящика с элементами обшивки
направляющие пластины дымовых газов и
уложить их в соответствии с маркировкой в
газоотводящих каналах (Æ см. рис.30, рис.31,
стр.28, рис. 32, стр.28 и следующую таб.10,
стр.28).
Рис. 30 Установка направляющих пластин
дымовых газов (котловой блок из 9 секций)
1 направляющие пластины серповидного профиля
(отдельные части)
2 направляющие пластины серповидного профиля
(в собранном виде)
Отопительный котел с 16 секциями не
имеет направляющих пластин дымовых
газов.
Существует различие между
направляющими пластинами
серповидного и волнового профиля.
Направляющие пластины серповидного
профиля состоят из двух частей. При
установке таких пластин нужно
обязательно следить за тем, чтобы обе
части были вставлены друг в друга. На
Æ рис.31, стр. 28 изображены
вставленные части пластин.
