Монтаж 4

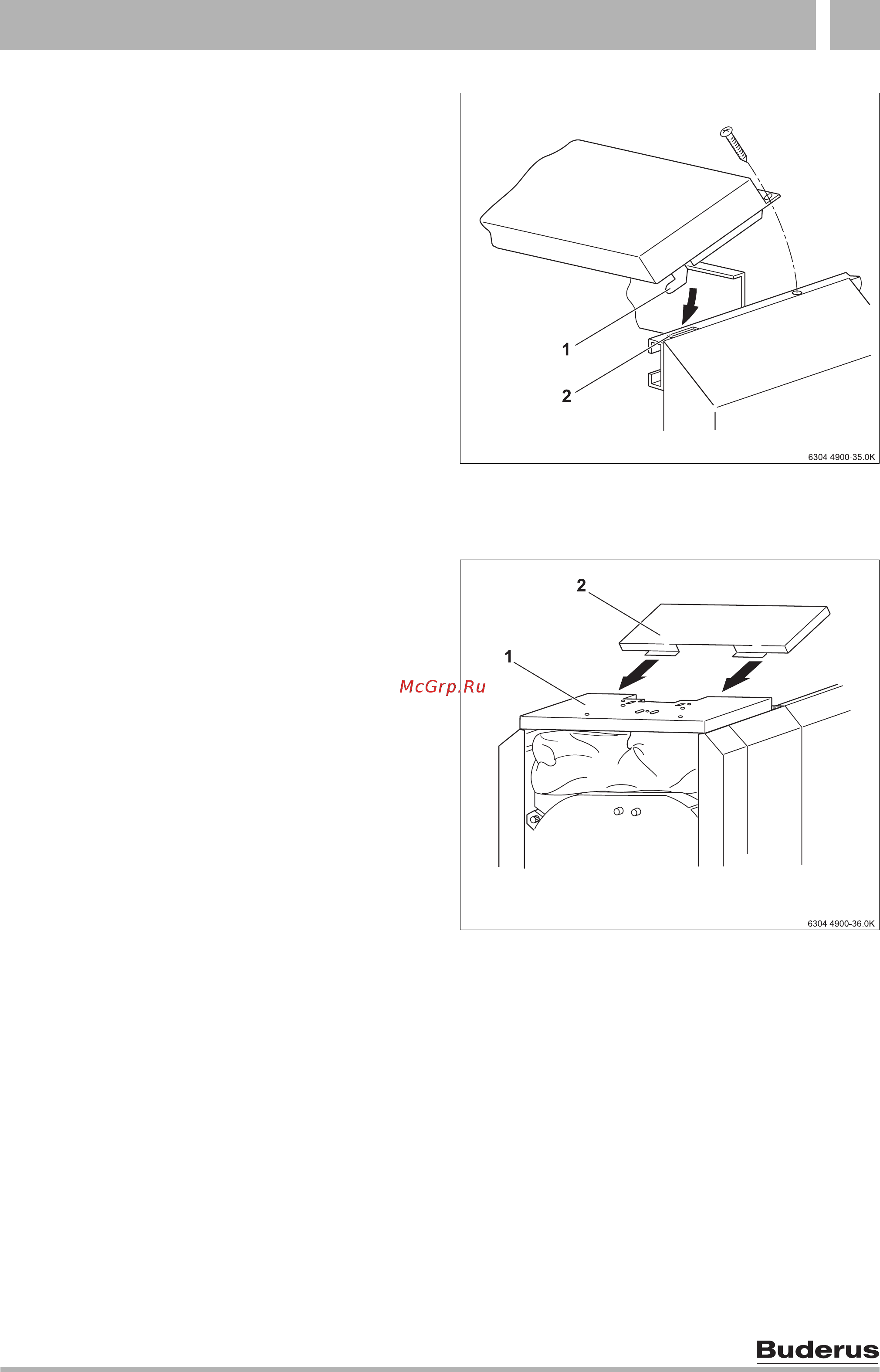

z Вставить крюки передней крышки с
обозначением "A" в вырезы в продольных
траверсах и сдвинуть ее вперед.
z Закрепить крышку "A" с задней стороны
саморезами к продольным траверсам.
Рис. 47 Монтаж передней крышки "A"
1 крюк
2 вырез в продольной траверсе
z Вставить отбортовку крышку "D" шириной 400 мм
под переднюю крышку.
Рис. 48 Монтаж крышки "D"
1 передняя крышка
2 крышка "D"
