Монтаж4
4.13 Монтаж горелки
В этой главе описывается принцип монтажа
горелки.
z Закрыть дверцу горелки и закрепить четырьмя
болтами M16 x 140 в отмеченных местах.
z Равномерно крест-накрест затяните болты.
z На месте монтажа оборудования в пластине под
горелку просверлить или вырезать отверстие в
соответствии с диаметром трубы горелки.
z Просверлить отверстия для крепления горелки в
соответствии с расположением
отверстий на
присоединительном фланце горелки.
z Закрепить болтами пластину под горелку на
дверце горелки (уплотнение - шнур GP; диаметр
10 мм).
z Закрепить болтами горелку на пластине под
горелку.
z Вырезать изолирующие кольца в соответствии с
диаметром трубы горелки.
z Уложить в щель между теплоизоляцией дверцы
горелки и трубой горелки соответствующие
изолирующие кольца.
z Подсоединить
обдув смотрового стекла с
горелкой, чтобы смотровое стекло оставалось
свободным от загрязнений.

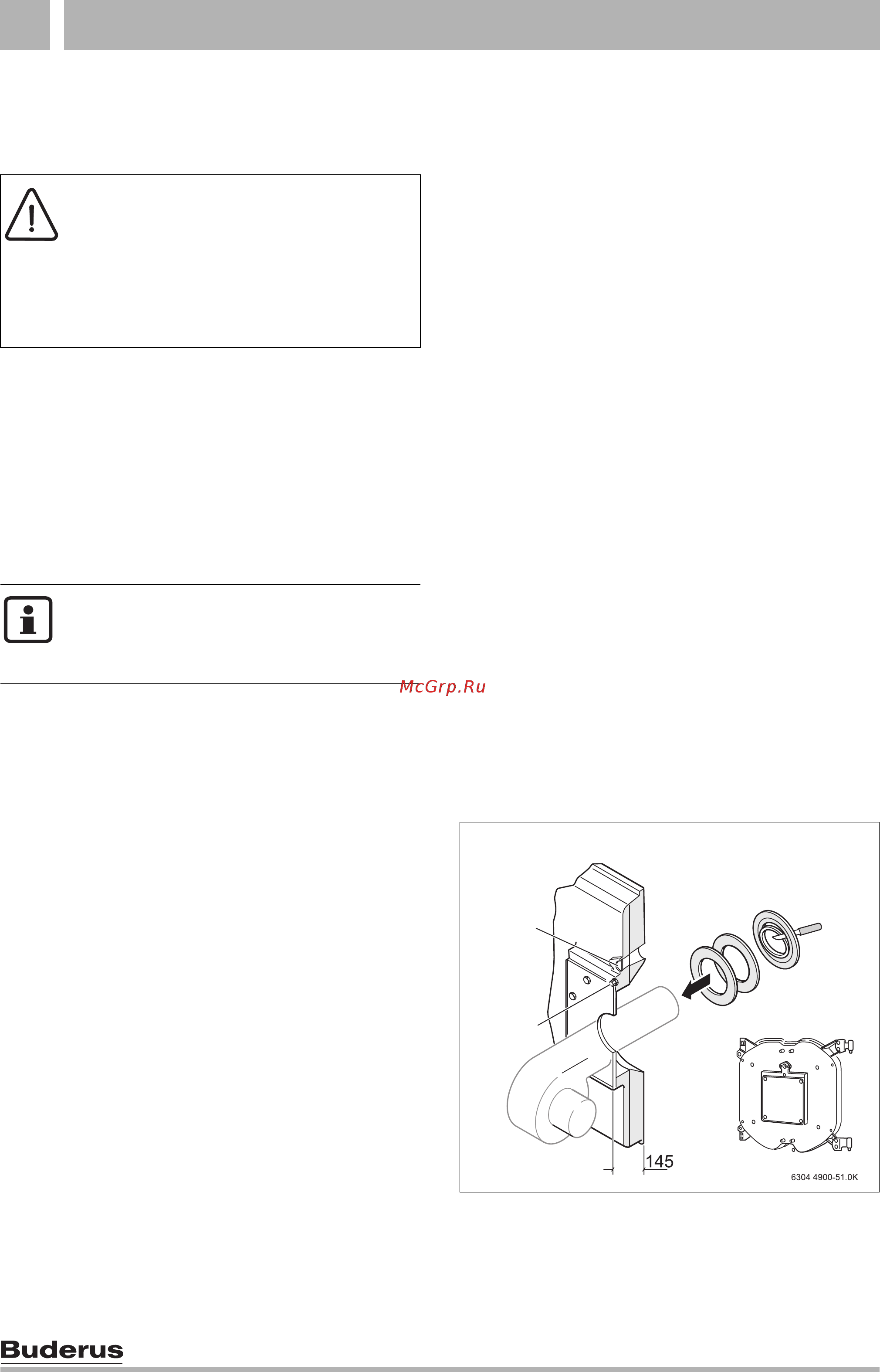

Рис. 35 Монтаж горелки
1 смотровое отверстие
2 подключение обдува смотрового стекла
Осторожно: возможно повреждение
оборудования
из-за установки неправильной горелки.
z Применяйте только те горелки,
которые соответствуют техническим
требованиям отопительного котла
(Æ см. главу 2.4, стр.6).
По запросу можно приобрести пластину
под горелку с уже просверленными
отверстиями (дополнительная
комплектация).
1
2
