13
DSO 6052BE/6082BE/6102BE/6212BE
11.

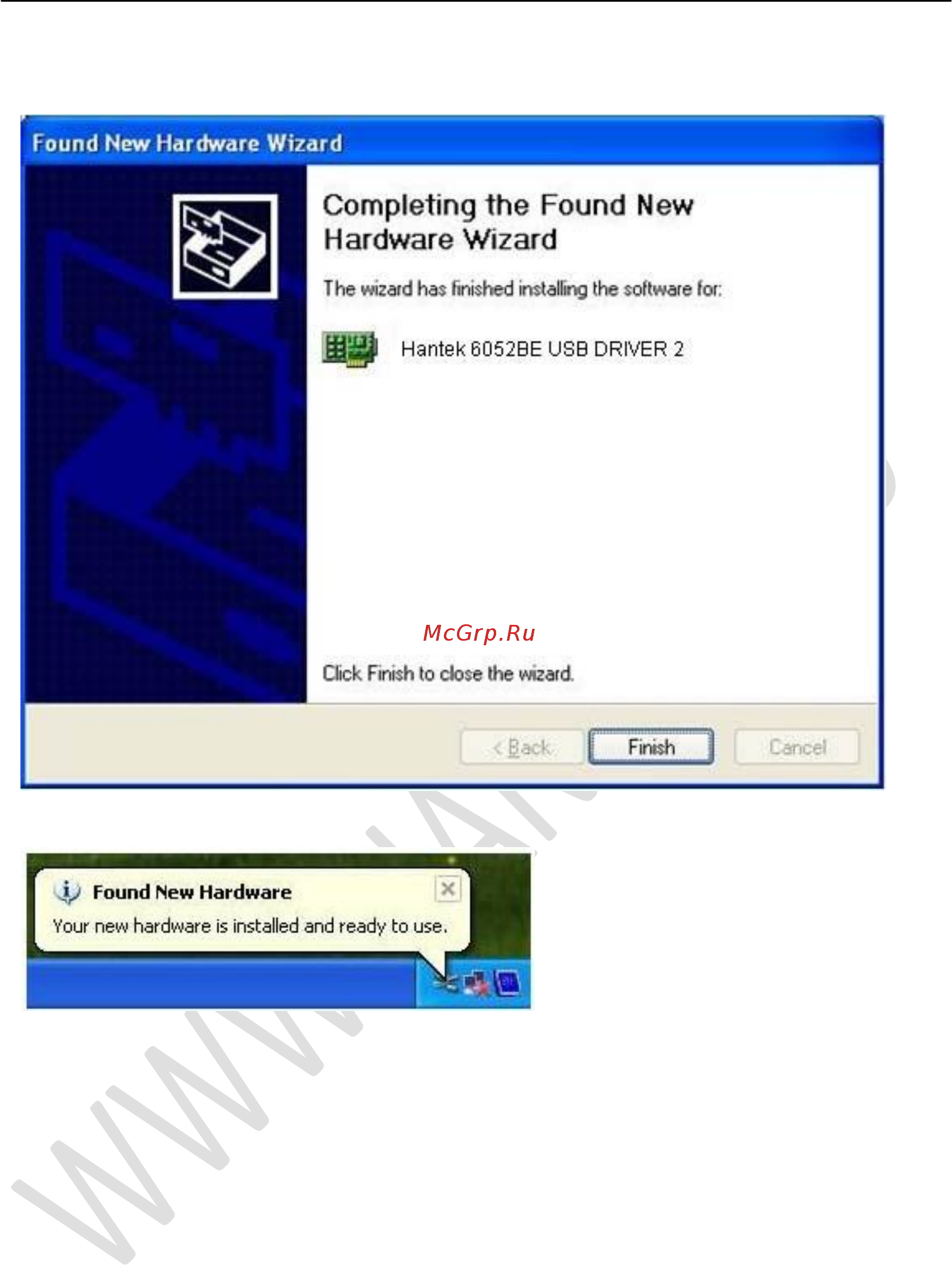

Мастер установки нового оборудования установит программное обеспечение и
закроет мастер поиска.
12.
Новое оборудование установлено и готово к использованию.
