19
DSO 6052BE/6082BE/6102BE/6212BE

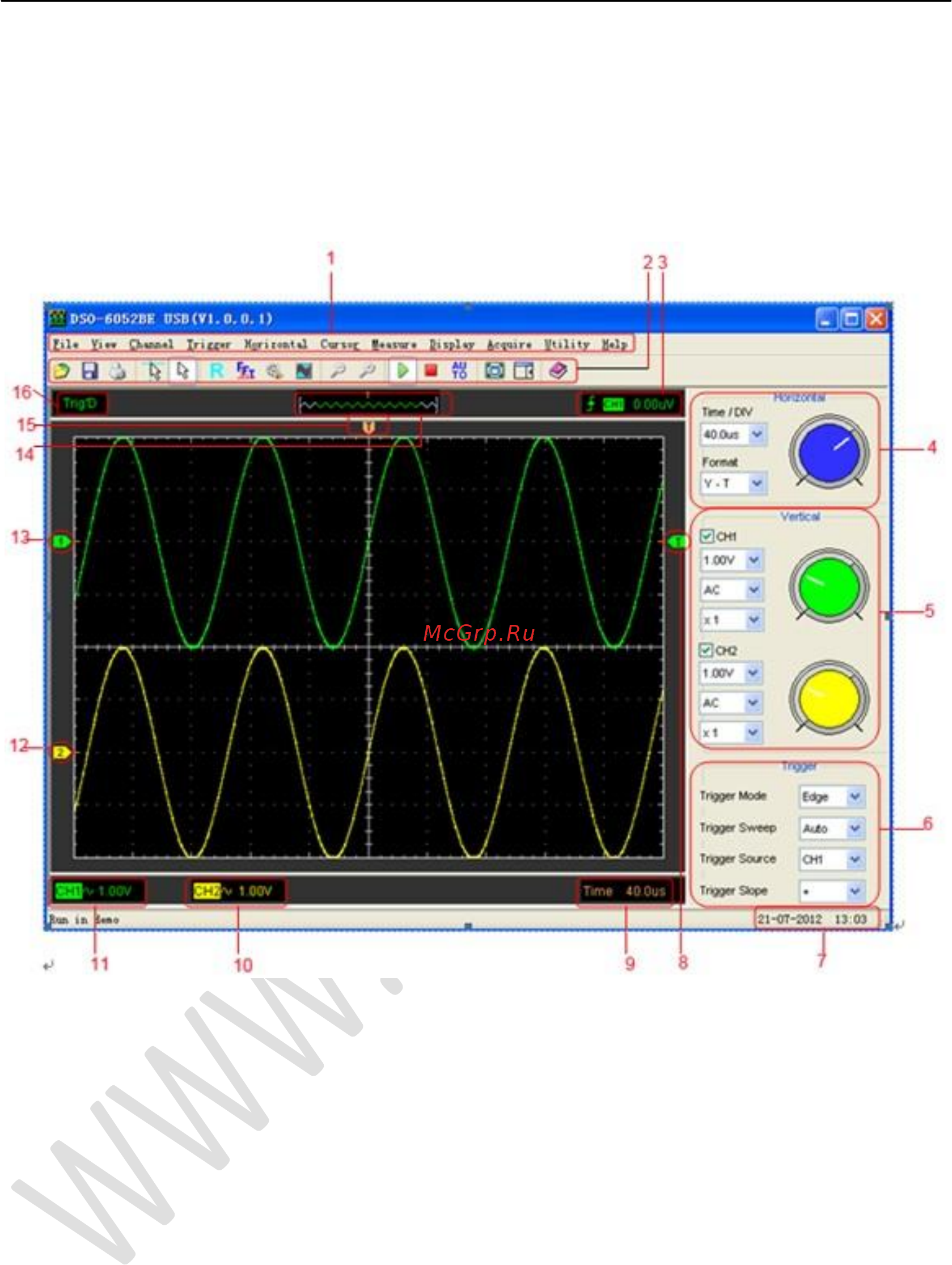

2.1 Пользовательский интерфейс
Нажмите на иконку программы на рабочем столе после установки программы и
подключения прибора. На экране появится пользовательский интерфейс:
1.
Главное меню
В главном меню находятся основные настройки.
2.
Панель управления
3.
Отображаются настройки синхронизации
Отображается наклон, источник и уровень синхронизации.
4.
Горизонтальная панель
Пользователь может изменить формат Время/дел. на панели.
5.
Панель управления каналом горизонтального отклонения
Пользователь может включить или отключить канал 1/2. Кроме того, пользователь
может изменить воль./дел. каналов 1 и 2, вход канала и затухание щупа.
6.
Панель системы синхронизации
В этой панели может изменить режим, развертку, источник и наклон
синхронизации.
7.
Отображается время системы.
8.
Отображаются основные настройки развертки по времени.
9.
Маркер указывает уровень запуска синхронизации по фронту.
