50
DSO 6052BE/6082BE/6102BE/6212BE
Информационный экран

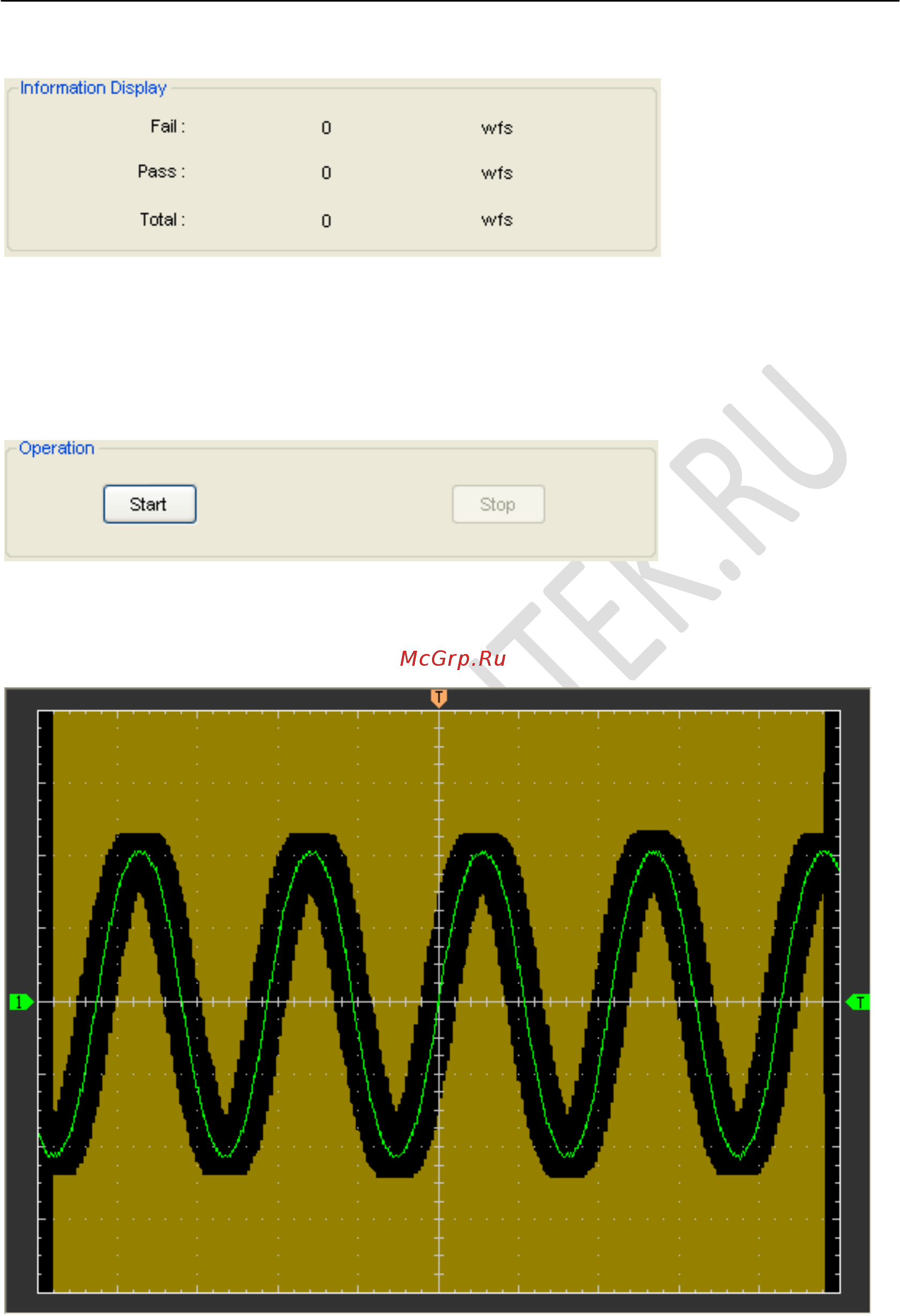

Fail: Показывает кол-во несоответствующих сигналов
Pass: Показывает кол-во соответствующих сигналов
Total: Показывает общее количество сигналов, проверенных на соответствие
Запуск
Нажмите кнопку “Start”, чтобы начать проверку на соответствие. Нажмите кнопку
“Stop”, чтобы закончить проверку на соответствие.
Окно функции Pass/Fail
ПРИМЕЧАНИЕ：Функция Pass/Fall недоступна в режимах X-Y и Roll.
