Hantek DSO-6082BE [31/84] Настройка канала вертикального отклонения
![Hantek DSO-6102BE [31/84] Настройка канала вертикального отклонения](/views2/1470435/page31/bg1f.png)
29
DSO 6052BE/6082BE/6102BE/6212BE

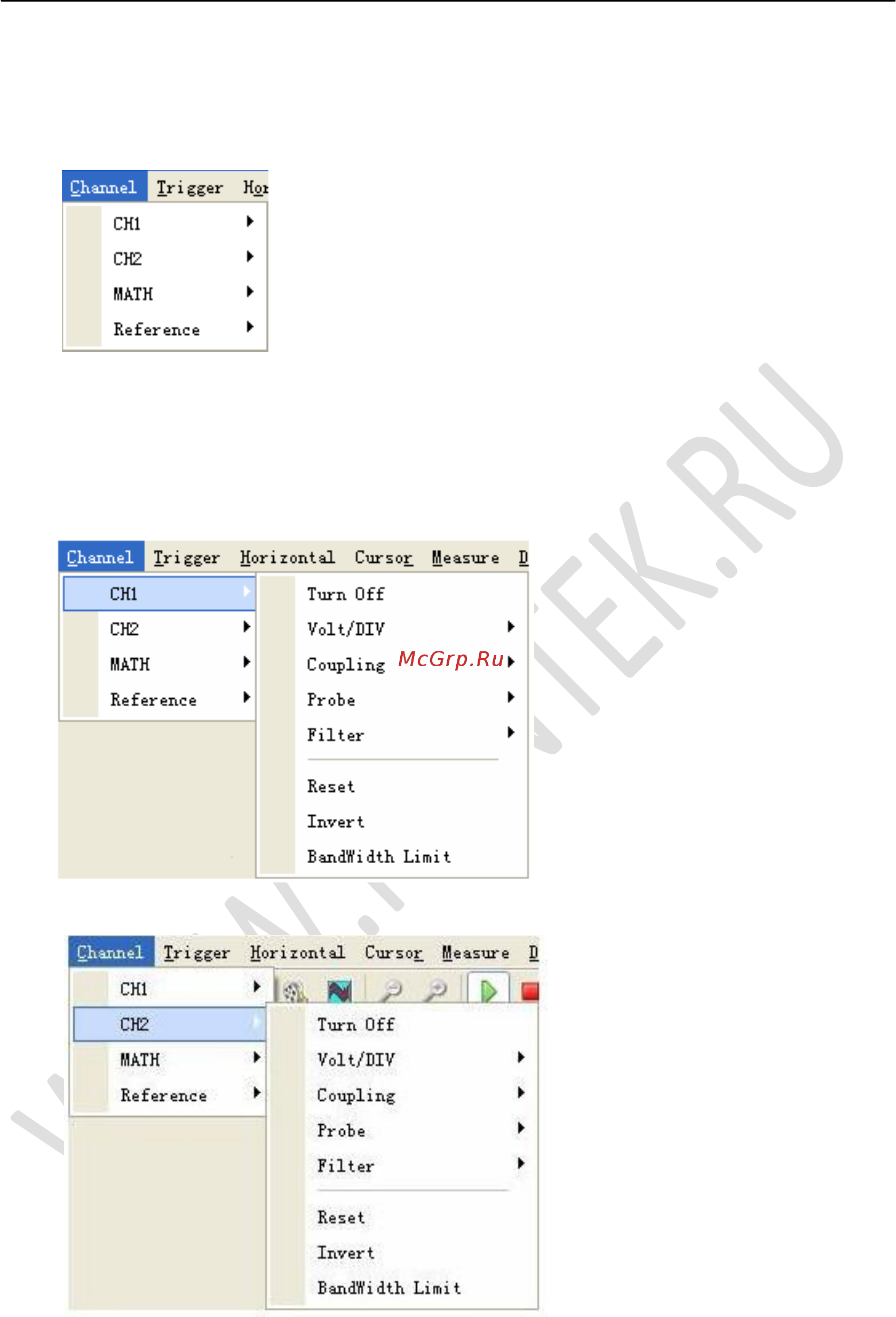

3.2 Настройка канала вертикального отклонения
Нажмите “Channel” в главном меню.
3.2.1 Смена канала 1 и 2
Нажмите “CH1/CH2” в меню “Channel” .
Меню канала 1
Меню канала 2
Панель управления каналами на боковой панели
