15
DSO 6052BE/6082BE/6102BE/6212BE

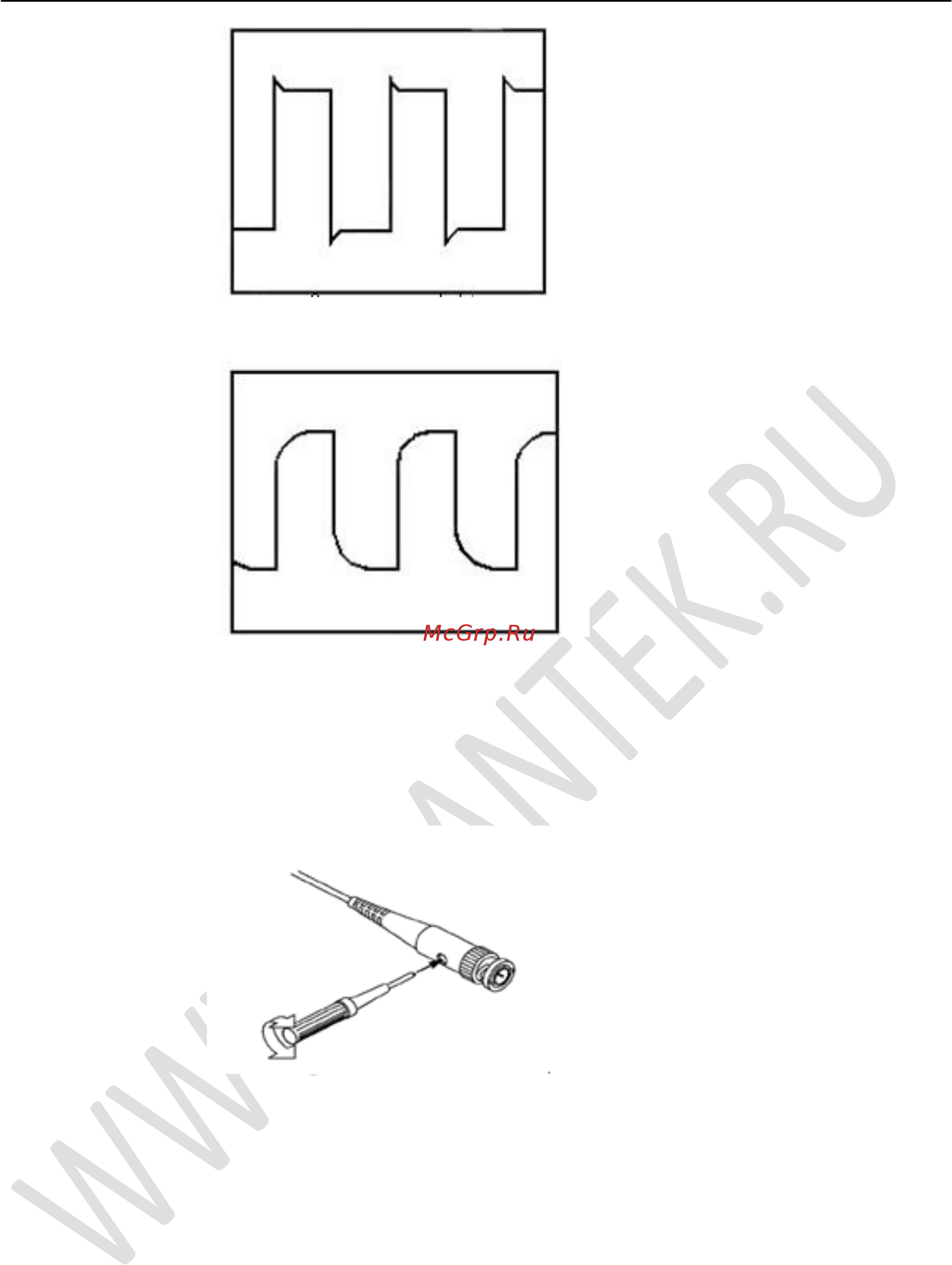

Чрезмерная компенсация
Недостаточная компенсация
Если необходимо, используйте неметаллический инструмент для
регулирования подстроечного конденсатора щупа до отображения на
осциллографе сигнала, соответствующего правильной компенсации.
При необходимости повторите процедуру.
ОСТОРОЖНО: Во избежание удара электрическим током при использовании
щупа,обеспечьте целостность изоляции провода щупа и не прикасайтесь к
металлическим частям головки щупа, если он находится в контакте с высоким
напряжением
1.6 Самокалибровка
Самокалибровка позволяет оптимизировать путь прохождения сигнала
осциллографа для достижения максимальной точности измерения. Вы можете
выполнить данную процедуру в любое время, однако ее следует выполнять
каждый раз при изменение окружающей температуры на значение, превышающее
5 градусов Цельсия. Для выполнения точной калибровки включите осциллограф и
подождите двадцать минут для достаточного прогрева. Для компенсации пути
прохождения сигнала отсоедините щупы или кабели от входных разъемов. Затем
выберите пункт меню Utility -> Calibration и следуйте указаниям на экране.
Самокалибровка занимает несколько минут.
