Hantek DSO-6082BE [19/84] Аксессуары
![Hantek DSO-6082BE [19/84] Аксессуары](/views2/1470435/page19/bg13.png)
17
DSO 6052BE/6082BE/6102BE/6212BE
3.

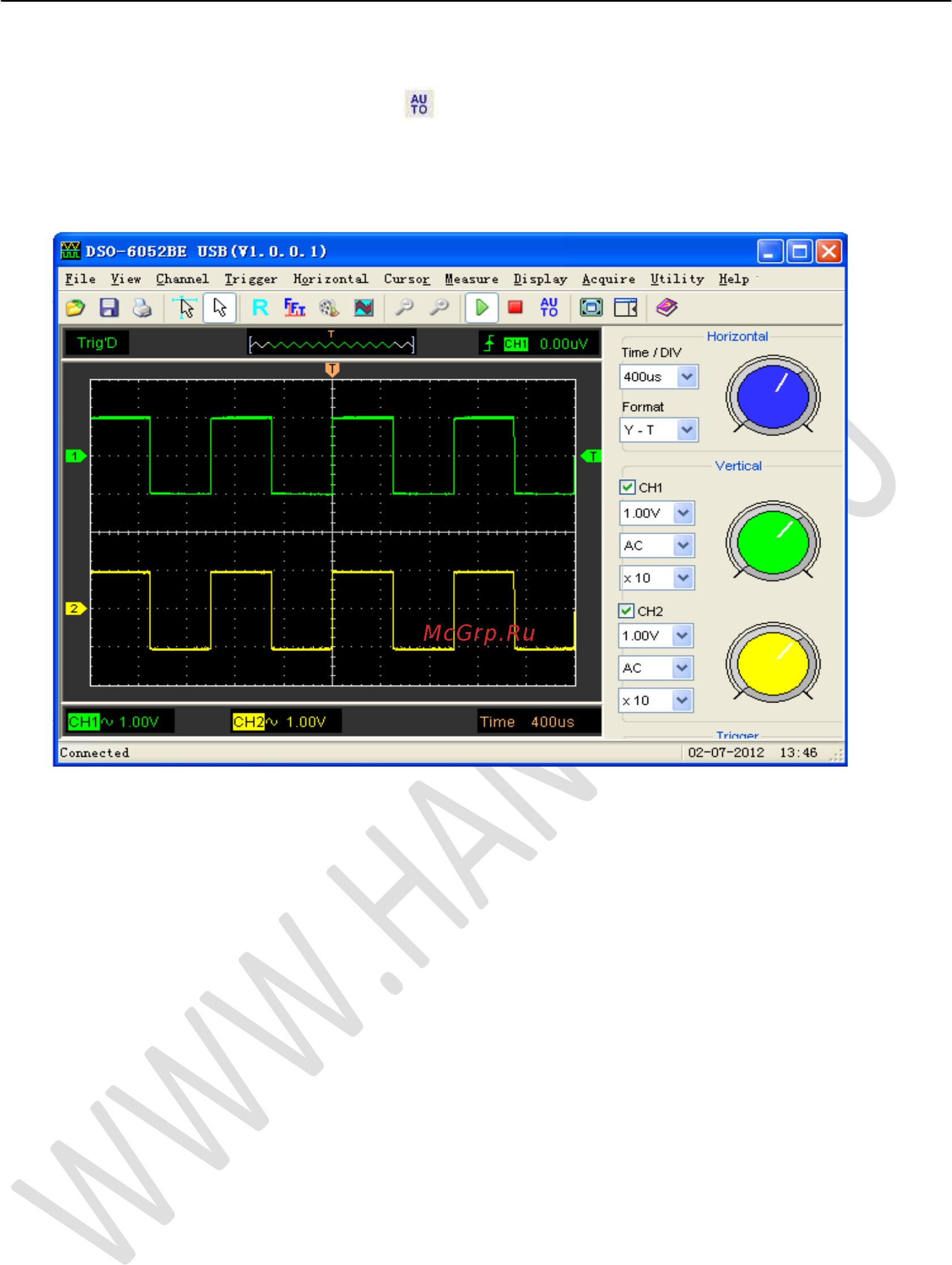

Присоедините наконечник щупа и контакт заземления к компенсатору
разъема щупа. Нажмите кнопку . Через несколько секунд отобразится
прямоугольный сигнал
(Примерно 1КГц, 2В от пика до пика).
4.
Проверьте канал 2 аналогичным способом. Повторите пункты 2 и 3.
1.8 Аксессуары
Все аксессуары, указанные ниже, входят в комплект поставки осциллографа.
Щуп x 2 (1,5 м), 1:1(10:1), пассивные щупы
Руководство пользователя
Кабель USB
Программное обеспечение осциллографа для ПК.
